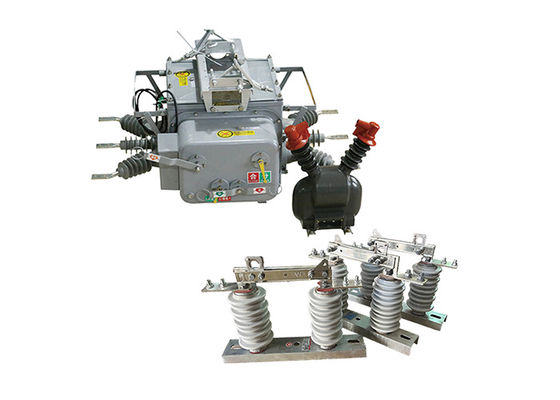

Industriële grensbelastingschakelaar ZW20 serie met regelaar vacuümcircuitbreaker 1250A vast type

Industriële grensbelastingschakelaar ZW20 serie met regelaar vacuümcircuitbreaker 1250A vast type


Productbeschrijving:

De grensvacuümschakelaar van de ZW20-serie is een soort elektrische schakelaar die in een vacuümomgeving werkt.Het is ontworpen voor middelspanningstoepassingen en wordt vaak gebruikt in elektriciteitsdistributiesystemen.

De schakelaar is meestal gebouwd met een robuuste en duurzame behuizing van hoogwaardige materialen..

De vacuümonderbreker is het belangrijkste onderdeel van de schakelaar. Het bestaat uit een afgesloten vacuümkamer die twee contactelektroden bevat.de vacuümomgeving voorkomt dat er een elektrische boog ontstaat tijdens schakelingen.

Het is uitgerust met een mechanisme voor het openen en sluiten van de contacten en kan handmatig of elektrisch worden bediend, afhankelijk van het model en de toepassingsvereisten.Het werkingsmechanisme zorgt voor een soepele en betrouwbare schakeling.

De grensvacuümschakelaar van de ZW20-serie is verkrijgbaar in verschillende spannings- en stroomcategorieën om aan verschillende systeemvereisten te voldoen.Het kan mediumspanningsniveaus aan, meestal variërend van enkele kilovolts tot tientallen kilovolts..

De schakelaar heeft een hoog breekvermogen om de storingsstromen te onderbreken en het elektrisch systeem te beschermen.De breekcapaciteit wordt gespecificeerd in termen van de maximale foutstroom die de schakelaar veilig kan onderbreken zonder schade.

Sommige modellen van de ZW20-serie kunnen geavanceerde besturings- en bewakingsfuncties bieden.een verbeterde functionaliteit en gebruiksgemak bieden.

De vacuümtechnologie die in de schakelaar wordt gebruikt, zorgt voor uitstekende boogblussingsmogelijkheden, waardoor deze een betrouwbare en veilige oplossing is voor toepassingen met een gemiddelde spanning.De schakelaar is ontworpen om te voldoen aan strenge veiligheidsnormen en te zorgen voor een lange termijn prestaties met minimale onderhoudsvereisten.

De grensvacuümschakelaar van de ZW20-serie is geschikt voor een breed scala aan toepassingen, waaronder elektriciteitsdistributieonderdelingsstations, industriële installaties, commerciële gebouwen en meer.Het wordt gewoonlijk gebruikt voor het schakelen van de belasting, foutbescherming en isolatie in elektrische systemen met middenspanning.

GW9-10 overhead disconnect switch is een draagbare, hoogspannings elektrische schakelaar die wordt gebruikt om elektrische circuits te isoleren voor onderhoud en reparatie.Het wordt doorgaans gebruikt in systemen voor de transmissie en distributie van elektriciteit met een gemiddelde tot hoge spanning.

De overhead ontkoppelingsschakelaar is ontworpen om draagbaar te zijn en gemakkelijk te vervoeren naar de locatie waar deze nodig is.met een vermogen van niet meer dan 50 W.

De schakelaar wordt gebruikt om een gedeelte van het elektriciteitssysteem te isoleren voor onderhouds- of reparatiedoeleinden.het voor de exploitanten gemakkelijker maken om de status van het circuit te kennen.

De Loadbuster Electrical Isolator kan worden gebruikt voor een breed scala aan toepassingen, waaronder het schakelen en isoleren van circuits, evenals voor het aarden en ontstoten van apparatuur.Het is ontworpen met veiligheidskenmerken om de gebruikers te beschermen tegen elektrische gevaren., zoals isolatiematerialen die toevallig contact met onderdelen voorkomen.

De schakelaar is gemakkelijk te gebruiken en vereist minimale training om te werken.


Dubbele werking van het gebruik wanneer de isolatie-schakelaar van de GW9-10-serie kan worden gebruikt met de vacuümsluiters.


Kenmerken van de regelaar:

Intelligente terminalcontrollers hebben functies zoals bescherming, automatische besturing, inspectie/onderzoek, communicatie en softwarebeheer.

1.Omvattende functionaliteit:

• Perfecte implementatie van verschillende functies zoals circuitbescherming, afstandsbediening, alarm en afstandsbewaking.

2.Lachte kosten en praktische toepassing:

• Er is geen noodzaak tot investeringen in communicatie-hardware in GSM-netwerken.

3Meerdere veiligheidsmaatregelen:

• Gebruik speciale mobiele telefoons, encryptie van informatie, wachtwoordverificatie en andere beveiligingsmaatregelen.

• De GSM-module kan een mobiel nummer specificeren en alleen commando's van de gebonden telefoon accepteren.

• Communicatieberichten voor afstandsbediening en andere commando's zijn gecodeerd.

• Volgt een vooraf ingestelde methode van bevestiging-uitvoering-verificatie van de afstandsbediening om de veiligheid van de systeembediening te waarborgen en storingen te voorkomen.

4Eenvoudige systeemconfiguratie:

• Geen noodzaak om communicatielijnen te installeren of debug-communicatielijnen.

• Installeer eenvoudig de SMS-intelligente bewakingsterminal correct, voeg de SIM-kaart in, stel het aangewezen mobiele nummer in en het systeem begint te werken.

5Mobiele bewaking, altijd en overal:

• Real-time monitoring en visualisatie kan op elke locatie met een signaal worden uitgevoerd, zonder dat er personeel nodig is om de monitoring uit te voeren.



 Toepassing:


1Ontkoppelingsschakelaar en contactschakelaar: De ZW20-12 ((F) -schakelaar kan worden gebruikt als ontkoppelingsschakelaar of contactschakelaar in de ringnetconfiguratie van stroomdistributiesystemen.Het maakt het mogelijk om circuits te openen en sluiten tijdens onderhoud of storing.
2.Automatisch schakelapparaat: het fungeert als automatisch schakelapparaat, waardoor het implementeren van laadschakeling in de ringnetconfiguratie mogelijk is.Deze eigenschap vergroot de flexibiliteit en efficiëntie van de elektriciteitsdistributie.
3.Boundary Switch: In de vertakkingslijnen van de stroomvoorziening kan de ZW20-12(F) schakelaar fungeren als een boundary switch of "watchdog"." Het helpt bij het bewaken en beschermen van de taklijn tegen storingen en abnormale omstandigheden.
4.Recloser en sectionalizer: de schakelaar kan als recloser en sectionalizer in overhead distributienetwerken werken.Het herstelt automatisch stroom na tijdelijke storingen en isoleert defecte secties om de impact van storingen te minimaliseren.



Structuur:

1.Microcomputer Relay Protection and Monitoring: De ZW20-12 schakelaar beschikt over een microcomputer-gebaseerde relaisbeveiligings- en monitoringsapparaat als controller.Deze geavanceerde technologie maakt een nauwkeurige en intelligente foutdetectie mogelijk, analyse en controle, waardoor de algemene prestaties en betrouwbaarheid van de schakelaar worden verbeterd.

2.Weather and Condensation Resistance: De schakelaar is ontworpen om natuurlijke weersomstandigheden en condensatie te weerstaan.Het bevat robuuste materialen en beschermende maatregelen om een betrouwbare werking te garanderen, zelfs onder moeilijke omgevingsomstandigheden, waardoor de duurzaamheid en levensduur ervan worden verbeterd.

3.Vliegtuigverbindingsverbinding: het gebruiksmodel van de ZW20-12-circuitbreaker is via een vliegtuigverbinding verbonden met de schakelaar.Dit type aansluiting biedt veilige en betrouwbare verbindingen, waardoor het risico van losse of defecte verbindingen tot een minimum wordt beperkt en een stabiele communicatie en besturing tussen de regelaar en de schakelaar wordt gewaarborgd.

4.Hoge betrouwbaarheid van de verbinding en beschermingsniveau: de schakelaar zorgt voor een goede betrouwbaarheid van de verbinding en zorgt voor consistente en veilige elektrische verbindingen binnen het systeem.het biedt een hoog beschermingsniveau, waardoor de interne onderdelen en de elektrische circuits worden beschermd tegen externe factoren zoals stof, vocht en fysieke schade.

5.Analoog-invoerkanalen: de regelaar van de ZW20-12 schakelaar bevat vier analoge invoerkanalen. Deze kanalen controleren verschillende elektrische parameters, waaronder A-fase stroom,C-fase stroom, sequentie stroom en fase spanning BC. Realtime monitoring en vergelijking van deze waarden met vooraf ingestelde drempelwaarden maken een nauwkeurige foutdetectie en passende actie mogelijk.

6Foutdetectie en -behandeling: de regelaar controleert de elektrische parameters continu en vergelijkt deze met vaste waarden om lijnfouten te detecteren.de verwerkingsverantwoordelijke begint met de desbetreffende behandeling, zoals het inschakelen van de schakelaar of het activeren van beschermingsmaatregelen, om een efficiënte en tijdige

Omgevingsvoorwaarden:

Omgevingsluchttemperatuur: -40°C tot +70°C.

Hoogte: niet meer dan 3000 m boven zeeniveau.

De omringende lucht kan verontreinigd zijn met stof, rook, corrosieve gassen, stoom of zoutnevel.

De windsnelheid mag niet hoger zijn dan 34 m/s (equivalent aan een druk van 700 Pa op het cilindrische oppervlak).

Vibraties of seismische activiteit van externe schakel- en bedieningsapparatuur kunnen worden verwaarloosd.

De amplitude van de elektromagnetische interferentie die in het secundaire systeem wordt veroorzaakt, bedraagt niet meer dan 1,6 kV.




Technische parameters:

GW9-10
