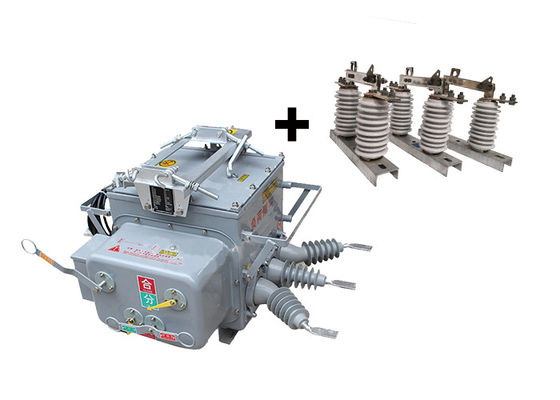

Driefasige wisselstroom-grensladingschakelaar met controller VCB 10kV 13kV gebruikt met buitensluitingschakelaar

Driefasige wisselstroom-grensladingschakelaar met controller VCB 10kV 13kV gebruikt met buitensluitingschakelaar

Productbeschrijving:

De ZW20-12 ((F) Outdoor Vacuum Circuit Breaker is een veelzijdig en intelligent apparaat dat de functies van een vacuümbreaker, vacuümbelastingsknop, hervergrendelaar en sectionalizer combineert.Het is ontworpen voor gebruik in 10kV en 13kV distributienetwerken, met name in stedelijke en landelijke elektriciteitsnetten.

De belangrijkste componenten van de ZW20-12 ((F) schakelaar zijn een vacuümschakelaar, CH-40-controller en een externe spanningstransformer.De vacuümbreker is verantwoordelijk voor het onderbreken en maken van elektrische circuitsDe externe spanningstransformator helpt bij nauwkeurige spanningsmeting voor besturing en monitoring.

De GW9-10 buitenschakelaars worden doorgaans gebruikt in hoogspanningstransmissie- en distributiesystemen om delen van het netwerk te isoleren voor onderhouds- of reparatiewerkzaamheden.Ze worden ook gebruikt als veiligheidsinrichting om werknemers te beschermen tegen elektrische gevaren, zoals toevallig contact met actieve onderdelen van het systeem.

Ze zijn ontworpen om met hoge spanningen en stromen om te gaan en worden vaak geïnstalleerd in buitenruimtes, waar ze worden blootgesteld aan zware omgevingsomstandigheden, zoals extreme temperaturen, wind,Daarom zijn ze gebouwd om deze omstandigheden te weerstaan en zijn ze vaak gemaakt van duurzame materialen zoals staal of aluminium.

Toutdoor ontkoppelingsschakelaars zijn er in verschillende soorten en configuraties, afhankelijk van de specifieke toepassing en vereisten.andere zijn geschikt voor buitengebruikSommige zijn ontworpen om handmatig te bedienen, terwijl andere geautomatiseerd zijn en op afstand kunnen worden bediend.

Naast hun primaire functie van het isoleren van circuits hebben VEI's ook andere belangrijke kenmerken, zoals het visuele weergeven van hun status (geopend of gesloten),en ervoor te zorgen dat het circuit niet wordt aangedreven wanneer de isolator open is.

Dubbele werking van het gebruik wanneer de isolatie-schakelaar van de GW9-10-serie kan worden gebruikt met de vacuümsluiters.



Kenmerken van de regelaar:

1.Het kan worden uitgerust met een 485/232 communicatie-interface, of bereiken van lange afstand monitoring via glasvezel of draadloze communicatie.wanneer de schakelaar zich opnieuw sluit als gevolg van een blijvend fout.

2Als er een permanente storing optreedt, versnelt het automatisch.

3.afstandsbediening/handmatig hervergrendelen met versnelling tot het uitschakelen en hervergrendelen: als de gebruiker na het repareren van de lijn en het herstellen van de stroomverstroming vergeet de aardingsknop te verwijderen,Het zou moeten versnellen om te gaan..

4De vertraging voor het opnieuw sluiten kan voor alle drie de pogingen worden aangepast.

5.Het start-/hervergrendelingscircuit is ontworpen om onjuiste werking te voorkomen en heeft een anti-hervergrendelingsfunctie.

6.Null-sequentie stroom kan onderscheid maken tussen fouten binnen en buiten de zone.

7.De afstandsbediening wordt ontworpen om een verkeerde werking te voorkomen.



Gebeurtenis:

1De automatische vacuümcircuitsluiter ZW20-12(F) toont een robuuste vermogen om verontreiniging te weerstaan.het garanderen van een betrouwbare prestatie, zelfs onder vervuilde omstandighedenDe schakelaar is ook bestand tegen hoge en lage temperaturen, waardoor hij in een breed bereik van temperatuuromgevingen kan worden gebruikt.verbetering van de algemene veiligheid.

2.De schakelaar is voorzien van een volledig afgesloten structuur en is in de behuizing gevuld met SF6-gas.het geschikt maken voor gebruik in gebieden met hoge temperaturen en vochtigheidDe afgesloten behuizing beschermt de interne onderdelen tegen externe elementen, waardoor optimale prestaties en levensduur worden gewaarborgd.

3De schakelaar is uitgerust met een stroomtransformer (CT) die stroom naar de intelligente controller stuurt voor informatieanalyse.flexibiliteit in de configuratie van het systeemDe aansluitterminals kunnen gemakkelijk worden aangesloten op de overeenkomstige stopcontacten, waardoor gemakkelijke installatie- en onderhoudsprocessen worden vergemakkelijkt.

4Het werkmechanisme van de schakelaar is innovatief en eenvoudig, wat resulteert in een compacte afmeting en een lichte constructie.het risico op storingen of storingen minimaliserenHet compacte formaat draagt ook bij aan ruimtebesparende installatie en gemakkelijke bediening.

5De buitenste behuizing van de schakelaar is voorzien van opvallende indicatoren voor "energieopslag", "open" en "sluit" toestanden.die een gemakkelijke identificatie van de bedrijfsstatus van de schakelaar mogelijk maaktDeze visuele feedback verbetert de operationele efficiëntie en zorgt voor een nauwkeurige controle van de toestand van de schakelaar.




Structuur:

1.Het op de microcomputer gebaseerde relaisbeveiligings- en -bewakingsapparaat fungeert als de regelaar van het schakelaarsysteem.Het maakt gebruik van geavanceerde microcomputertechnologie om precieze en efficiënte relais bescherming en monitoring functies te bieden.

2.De regelaar is ontworpen met een robuuste weerbestandheid, waardoor hij bestand is tegen verschillende omgevingsomstandigheden.een betrouwbare werking te garanderen, zelfs in vochtige of vochtige omgevingen.

3Om een veilige en betrouwbare verbinding tot stand te brengen, wordt de regelaar met behulp van luchtvaartconnectoren aan de schakelaar bevestigd, die een hoge mate van stabiliteit en duurzaamheid bieden.de juiste communicatie en functionaliteit tussen de besturing en de schakelaar te waarborgen;.

4De controller beschikt over een uitstekende verbindingsbetrouwbaarheid, waardoor het risico op signaalverlies of verstoring tot een minimum wordt beperkt.waarborgen van de integriteit en nauwkeurigheid van het relaisbeschermings- en -bewakingssysteem.

Voorwaarde:

1Hoogte: 2000 meter.

2Omgevingstemperatuur: buiten -30°C~+55°C

De hoogste gemiddelde jaartemperatuur is 20°C

Maximale dagelijkse gemiddelde temperatuur 30°C

3Relatieve luchtvochtigheid: 95% (25°C)

4.Seismische capaciteit: grondversnelling 0,3 g

Verticale versnelling op de grond 0,15 g

Terwijl hij voor drie sinusgolven handelt

Veiligheidsfactor 1.67

5Seismische intensiteit: 7 graden.

6Maximaal dagelijks temperatuurverschil:25°C

7.Installatieplaats: buiten, 10kv luchtlijn, gebruikersverantwoordelijkheids afbakeningspunt

8.Grondingsmethode:Neutraal punt raakt niet aan, de boogonderdrukkingsspoel en laagweerstandsgronding




Technische parameters:

ZW20-12(F)

GW9-10
