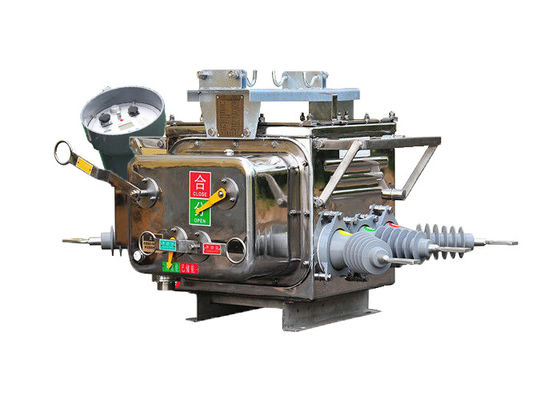

Krachtige grenslastschakelaar ZW20-12 ((F) serie Hoogspannings vacuümcircuitbreaker met slimme controller

Krachtige grensbelastingschakelaar ZW20-12 ((F) serie High Voltage Vacuum Circuit Breaker met Smart Controller

Productbeschrijving:

De ZW20-12 ((F) grensbelastingskakelaar is een type driefasige AC 50Hz buitenste hoogspanningsschakelaar die voornamelijk is ontworpen voor gebruik in landelijke en stedelijke 10 kV buitendistributienetwerken.Het dient om de belastingstroom te hanteren, overladingstroom, kortsluitingstroom en soortgelijke scenario's.

De grensbelastingschakelaar heeft een driefasige gemeenschappelijke doosstructuur, bestaande uit verschillende componenten, waaronder een bedieningsmechanisme, een geleidend circuit, een isolatiesysteem, een afdichtingselement,Deze componenten werken samen om de efficiënte en veilige werking van de schakelaar te garanderen.

Bovendien is de ZW20-12(F) grenslastschakelaar uitgerust met intelligente externe terminals die verschillende distributie-automatiseringstoepassingen ondersteunen,een betere controle- en bewakingsmogelijkheden.

Bovendien is er een andere variant van deze schakelaar genaamd ZW20-12(Z), een outdoor intelligente hoogspannings AC true air breaker.communicatie via sms-berichten mogelijk maken.

Bovendien kan de ZW20-12 ((F) grensbelastingskakelaar worden gecombineerd met een splitsingsschakelaarregelaar om een buitenshuis splitsend hoogspannings AC-ware luchtbreker systeem te vormen.Deze combinatie verbetert de functionaliteit en veelzijdigheid van de schakelaar, waardoor meer controle- en beschermingsmogelijkheden worden geboden.

Kenmerken van de regelaar:

Intelligente terminalcontroller met bescherming, automatische besturing, controle / query, communicatie, softwarebeheer en andere functies.

1 Volledig functioneel:Perfecte lijnbescherming, afstandsbediening, alarm, afstandsbewaking en andere functies.

2 Goedkoop en praktisch: GSM-netwerk zonder enige investering in communicatie-hardware, koop een SIM-kaart om de SMS-dienst te openen;

Het gebruik van aangewezen mobiele telefoons, informatieversleuteling, wachtwoordverificatie en andere beveiligingsmiddelen;de GSM-module kan het mobiele telefoonnummer specificeren, maar accepteert alleen gebonden mobiele telefoonnummer;Versleutelen van sms'jes voor afstandsbediening en andere besturingspunten. · Versleutelen van sms-berichten die het leven controleren, zoals afstandsbediening.Voorinstellen - bevestigen - uitvoeren - terug naar school afstandsbediening modus, om de veiligheid van het systeem te controleren, om storingen te voorkomen.

4 Gemakkelijk te bouwen systeem: Er is geen noodzaak om communicatielijnen op te zetten en de communicatielijnen op te lossen.het aangewezen mobiele nummer instellen, en het systeem begint te draaien.

5 Mobiele bewaking op elk moment en overal: Op elke locatie waar een signaal is, kan het in realtime worden bewaakt en bekeken, zonder dat speciaal personeel daarvoor nodig is.




Gebeurtenis:

1Sterk bestand tegen verontreiniging, hoge en lage temperatuur en geen brand- of ontploffingsgevaar.

2Volledig afgesloten structuur, gevuld met SF6-gas in de behuizing, uitstekende afdichtingsprestaties, geschikt voor gebruik in hoge temperatuur en vochtige gebieden.

3.Uitgerust met een stroomtransformer (CT) voor het uitvoeren van stroom naar de intelligente controller voor informatieanalyse.en de aansluitterminals kunnen worden aangesloten op de overeenkomstige terminal stopcontacten.

4Het werkingsmechanisme is innovatief en eenvoudig, met een kleine afmeting en licht gewicht, waardoor een veilige en betrouwbare werking wordt gewaarborgd.

5De buitenste behuizing heeft opvallende indicatoren voor "energieopslag", "open" en "nabij" toestanden.

Structuur:

1.Het op de microcomputer gebaseerde relaisbeveiligings- en -bewakingsapparaat fungeert als de regelaar van het schakelaarsysteem.Het maakt gebruik van geavanceerde microcomputertechnologie om precieze en efficiënte relais bescherming en monitoring functies te bieden.

2.De regelaar is ontworpen met een robuuste weerbestandheid, waardoor hij bestand is tegen verschillende omgevingsomstandigheden.een betrouwbare werking te garanderen, zelfs in vochtige of vochtige omgevingen.

3Om een veilige en betrouwbare verbinding tot stand te brengen, wordt de regelaar met behulp van luchtvaartconnectoren aan de schakelaar bevestigd, die een hoge mate van stabiliteit en duurzaamheid bieden.de juiste communicatie en functionaliteit tussen de besturing en de schakelaar te waarborgen;.

4De controller beschikt over een uitstekende verbindingsbetrouwbaarheid, waardoor het risico op signaalverlies of verstoring tot een minimum wordt beperkt.waarborgen van de integriteit en nauwkeurigheid van het relaisbeschermings- en -bewakingssysteem.

Omgevingsvoorwaarden:

1.De automatische vacuümcircuitsluiter ZW20-12(F) is ontworpen om betrouwbaar te werken binnen een breed bereik van omgevingsluchttemperatuur, van -40 °C tot +70 °C.Deze temperatuurtolerantie zorgt ervoor dat de schakelaar in verschillende weersomstandigheden effectief kan functioneren.

2.De schakelaar is geschikt voor installatie op een hoogte van niet meer dan 3000 meter boven de zeespiegel.

3.De ZW20-12(F) schakelaar is gebouwd om luchtverontreiniging door stof, rook, corrosieve gassen, stoom of zoutspray te weerstaan.Het is ontworpen om te voldoen aan de normen voor verontreinigingsniveau van klasse IV., zodat de schakelaar ook in moeilijke en corrosieve omgevingen veerkrachtig en functioneel blijft.

4.Met een maximale windsnelheid van 34 m/s (equivalent aan 700 Pa op het cilinderoppervlak) kan de schakelaar sterke winden weerstaan zonder afbreuk te doen aan zijn prestaties of stabiliteit.Deze windsnelheidsweerstand zorgt voor een betrouwbare werking van de schakelaar bij extreme weersomstandigheden.

5De schakelaar is ontworpen om de invloed van externe trillingen of grondbewegingen op zijn prestaties te minimaliseren.De constructie en de interne mechanismen zijn ontworpen om trillingen te absorberen en te dempen, zodat de schakelaar niet wordt beïnvloed door externe storingen.

6.De schakelaar ZW20-12 ((F) is ontworpen om geïnduceerde elektromagnetische interferentie (EMI) in het secundaire systeem te beperken. De amplitude van de geïnduceerde EMI in het secundaire systeem is niet hoger dan 1,6 kV,ervoor te zorgen dat de schakelaar geen buitensporige elektromagnetische storingen veroorzaakt die de werking van andere aangesloten apparatuur zouden kunnen verstoren.




Technische parameters:

Technische parameter van de regelaar:
