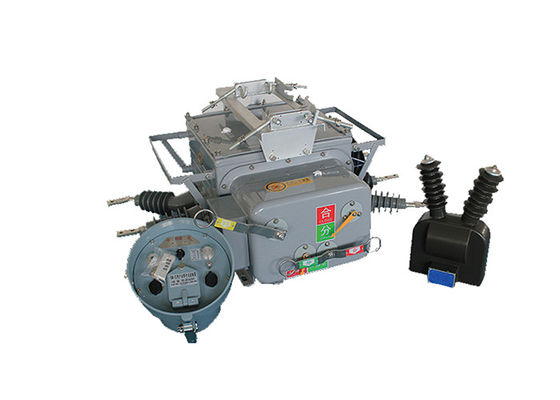

ZW20-12(F) Intelligente grensbelastingschakelaar met een vacuümsectionalizer op een paal met regelaar 12kV 630A/1250A

ZW20-12(F) Intelligente grensbelastingschakelaar-poot gemonteerde vacuümsectionalizer met regelaar

Productbeschrijving:

ZW20-12(F) Boundary Load Switch is een van onze nieuwe producten. Boundary circuit breaker is een multifunctionele intelligente apparaat met de functie van vacuüm breaker, vacuüm load switch, recloser,sectionalizer vier schakelaarsDe belangrijkste configuratie bestaat uit een vacuümbreker, een CH-40-controller, een externe spanningstransformer (noot: distributie-automatiseringslijn ringnetwerk beschikbaar in bilaterale PT) en drie delen.Producten worden veel gebruikt in 10kV, 13 kV stad, landelijk elektriciteitsnet ruimte ring netwerk voor het ontkoppelen van schakelaar, contact schakelaar, automatische schakelaar apparaat dat de ring ontplooiing lijn belasting kan implementeren.Het kan worden gebruikt als grensschakelaar (algemeen bekend als watchdog) in de taklijn van de voeding, gebruikt als afsluiters en sectionalizers in het overhoofde distributienetwerk voor voeding.Betrouwbare opsporing in het oordeel, mA niveau nul sequentie stroom en kortsluitingstroom tussen fasen, realiseren de automatische verwijdering van eenfasige aarding fout en fase tot fase kortsluiting fout.De belangrijkste schakelaar is vacuümboog en isolatie neemt SF6De behuizing is gevuld met SF6 en is voorzien van een vergrendeling van de gasdichtheid van de behuizing, met een vergrendeling van de gasdichtheid van de behuizing.Gemengd gas met N2 dat niet lektHet veerwerkingsmechanisme met miniaturisatie en prestatieoptimalisatieDe betrouwbaarheid van de werking is veel hoger dan bij het traditionele veermechanisme.



Inleiding van de controller:

1.Met 485 / 232 communicatie-interface, of via glasvezel, draadloos afstandsbediening; versnelling functie na het opnieuw sluiten;wanneer de schakelaar zwaar is,automatische versnellingsontlading bij blijvende storing;

2.Vanaf afstand/handmatig afsluiten om het uitschakelen te versnellen, en afsluiten opnieuw afsluiten: De gebruiker stuurt stroom na het repareren van de lijn, als hij vergeet de aardingsschakelaar te verwijderen, moet het uitschakelen versnellen.

3.De vertragingstijd van drie hervergrendelingen kan worden ingesteld;

4.De sprong sluitingscircuit is ontworpen tegen storingen en heeft een sprongbeperkende functie;

5.Zero-sequentie stroom kan onderscheid maken tussen in-zone en buiten-zone fouten;

6De afstandsbediening is ontworpen om storingen te voorkomen.

Gebeurtenis:

1.Snelbrekingsbescherming: de grensbelastingschakelaar is ontworpen om het circuit in geval van storing of abnormale omstandigheden snel te openen.Het zorgt voor een snelle foutoplossing en minimaliseert de duur van stroomonderbrekingen.

2.Overstroombescherming: De belastingschakelaar bevat overstromingsbeschermingsmechanismen om te detecteren en te reageren op overmatige stromen.Het helpt schade aan het distributiesysteem te voorkomen door de defecte secties te isoleren.

3.Triple Reclosing: de grensbelastingsknop kan automatisch drie keer opnieuw sluiten na een foutoplossingsoperatie.Deze functie helpt bij het identificeren van tijdelijke storingen en het automatisch herstellen van stroom als de fout is opgelost.

4.Incident Records: De laadschakelaar kan informatie over storingsgebeurtenissen registreren en opslaan, inclusief storingsoort, locatie en tijdstempels.en onderhoudsdoeleinden.

5.Inrush-bescherming: de belastingschakelaar is uitgerust met een inrush-bescherming om te kunnen omgaan met hoge inrush-stromen die optreden tijdens de energietering van transformatoren of andere belastingen.Het zorgt voor een stabiele en betrouwbare werking tijdens deze tijdelijke omstandigheden.

6.Zero-sequentiebescherming: de grensbelastingsknop kan een nul-sequentiebescherming bevatten om aardfouten of onevenwichtige omstandigheden in het systeem te detecteren en te reageren.Dit helpt bij het identificeren en isoleren van storingen die een risico vormen voor de stabiliteit van het systeem.

7.Real-Time Clock: Een real-time klokfunctie stelt de laadschakelaar in staat om de timing van storingsgebeurtenissen en andere bewerkingen nauwkeurig vast te leggen.Het maakt nauwkeurige tijdssynchronisatie mogelijk en vergemakkelijkt de analyse van gebeurtenissen..

8.Versnelling na hervergrendeling: na succesvolle hervergrendelingspogingen kan de laadschakelaar een versnellingsfunctie bieden om de snelheid van het struikelen te verhogen indien de storing aanhoudt.Dit helpt bij het minimaliseren van de schade aan het systeem en het verbeteren van de fout verwijdering efficiency.

9.Real-time status queries: De laadschakelaar kan real-time statusinformatie verstrekken, zoals de positie (open of gesloten), foutindicatie en bedrijfsgegevens.Hierdoor kunnen operators de toestand van de schakelaar controleren en weloverwogen beslissingen nemen.

10.Smart Pocket PC Controls: Sommige laadschakelaars kunnen worden bestuurd en gecontroleerd met behulp van een slimme pocket PC of vergelijkbare handheld-apparaten.Dit verbetert het gemak en de flexibiliteit van het beheer van de schakelaar op afstand.

11.Lokale/afgelegen instellingen: de laadschakelaar kan lokaal op de installatieplaats of op afstand via communicatie-interfaces worden geconfigureerd en ingesteld.Dit maakt het mogelijk voor handige en flexibele besturings- en configuratieopties.

12Actieve melding van storingen: de belastingschakelaar kan storingen of abnormale omstandigheden actief melden aan een centraal besturingssysteem of -bewakingssysteem.een efficiënt foutbeheer te vergemakkelijken;.

13.GSM Short Message Function: Sommige load switches kunnen korte berichten of waarschuwingen verzenden via GSM-netwerken (Global System for Mobile Communications).Dit maakt het mogelijk op afstand te monitoren en melding te doen van storingen of operationele status.

Voorwaarden:

1Hoogte: 2000 meter.
2Omgevingstemperatuur: buiten -30°C~+55°C
De hoogste gemiddelde jaartemperatuur is 20°C
Maximale dagelijkse gemiddelde temperatuur 30°C
3Relatieve luchtvochtigheid: 95% (25°C)
4.Seismische capaciteit: grondversnelling 0,3 g
Verticale versnelling op de grond 0,15 g
Terwijl hij voor drie sinusgolven handelt
Veiligheidsfactor 1.67
5Seismische intensiteit: 7 graden.
6Maximaal dagelijks temperatuurverschil:25°C
7.Installatieplaats: buiten, 10kv luchtlijn, gebruikersverantwoordelijkheids afbakeningspunt
8.Grondingsmethode:Neutraal punt raakt niet aan, de boogonderdrukkingsspoel en laagweerstandsgronding

Technische parameter:

Technische parameter van de regelaar:
