Productbeschrijving:

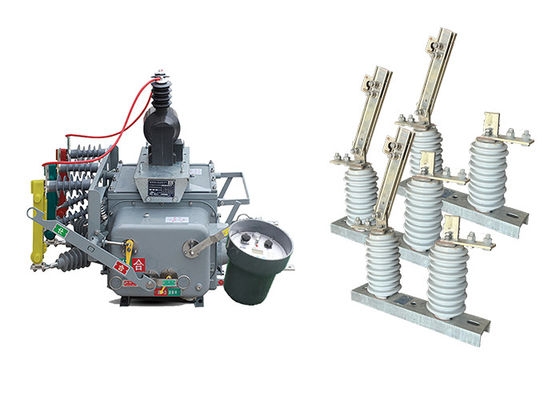

De ZW20-12 ((F) paal gemonteerde schakelaar is een type driefasige AC 50Hz buitenshuis hoogspanningsschakelaar die voornamelijk is ontworpen voor gebruik in landelijke en stedelijke 10 kV buitenshuis distributienetwerken.Het dient om de belastingstroom te hanteren, overladingstroom, kortsluitingstroom en soortgelijke scenario's.

De schakelaar heeft een driefasige gemeenschappelijke doosstructuur, bestaande uit verschillende componenten, waaronder een bedieningsmechanisme, een geleidend circuit, een isolatiesysteem, een afdichtingselement,en een schelp.Deze componenten werken samen om de efficiënte en veilige werking van de schakelaar te garanderen.

Bovendien is de ZW20-12 ((F) breaker uitgerust met intelligente afstandsbedieningen die verschillende distributie-automatiseringstoepassingen ondersteunen, waardoor verbeterde controle- en bewakingsmogelijkheden mogelijk zijn.

Bovendien is er een andere variant van deze schakelaar genaamd ZW20-12(Z), een outdoor intelligente hoogspannings AC true air breaker.communicatie via sms-berichten mogelijk maken.

Bovendien kan de ZW20-12 ((F) -breaker worden gecombineerd met een splitsingsschakelaarregelaar om een buitenshuis splitsend hoogspannings AC-ware luchtbreaker-systeem te vormen.Deze combinatie verbetert de functionaliteit en veelzijdigheid van de schakelaar, waardoor meer controle- en beschermingsmogelijkheden worden geboden.

The GW9 outdoor disconnector switch is a new type of disconnecting switch designed and manufactured by synthesizing the domestic experience of existing disconnecting switch production and foreign advanced technology.

De ontkoppelingsschakelaar bestaat uit een basis, een isolatiepijler, een geleidend deel en een orgaan.hoge betrouwbaarheid, enz. Het bereikt het niveau van vergelijkbare producten in binnen- en buitenland.

Bovendien is er een ander type ontkoppelingsschakelaar genaamd GW9-12 ((W), met een eenstadium structuur is geschikt voor het stroomsysteem met frequentie 50Hz en lijnspanning 10kv.

Het is geschikt voor gebruik in energiesystemen met een frequentie van 50 Hz en een lijnspanning van 10kv en wordt gebruikt voor het sluiten en splitsen van lijnen wanneer er spanning en geen belasting is,en de antifouling isolatie schakelaars kunnen voldoen aan de vereisten van gebruikers in zwaar vervuilde gebieden, en kan het probleem van vervuiling flitsen dat optreedt wanneer de isolatie schakelaars in werking zijn, effectief oplossen.

Dubbele werking van het gebruik wanneer de isolatie-schakelaar van de GW9-10-serie kan worden gebruikt met de vacuümsluiters.



Kenmerken van de regelaar:

1.Het kan worden uitgerust met een 485/232 communicatie-interface, of bereiken van lange afstand monitoring via glasvezel of draadloze communicatie.wanneer de schakelaar zich opnieuw sluit als gevolg van een blijvend fout.

2Als er een permanente storing optreedt, versnelt het automatisch.

3.afstandsbediening/handmatig hervergrendelen met versnelling tot het uitschakelen en hervergrendelen: als de gebruiker na het repareren van de lijn en het herstellen van de stroomverstroming vergeet de aardingsknop te verwijderen,Het zou moeten versnellen om te gaan..

4De vertraging voor het opnieuw sluiten kan voor alle drie de pogingen worden aangepast.

5.Het start-/hervergrendelingscircuit is ontworpen om onjuiste werking te voorkomen en heeft een anti-hervergrendelingsfunctie.

6.Null-sequentie stroom kan onderscheid maken tussen fouten binnen en buiten de zone.

7.De afstandsbediening wordt ontworpen om een verkeerde werking te voorkomen.



Plaats:

De relatie tussen de buitenste vacuümcircuitsluiter en de buitenste hoogspanningsdisconnector ligt in hun complementaire functies in het elektrisch systeem:

Circuitonderbreking: De vacuümcircuitonderbreker is verantwoordelijk voor het onderbreken van het elektrische circuit tijdens normale werking of in geval van storing.Het fungeert als het primaire middel om de stroomstroom te verbrekenIn tegenstelling hiertoe wordt de ontkoppelingsisolator gebruikt voor het isoleren van het circuit van de stroombron tijdens onderhouds- of reparatiewerkzaamheden.Het biedt een extra laag veiligheid door het circuit fysiek te openen.

Coördinatie: In hoogspanningsnetwerken werken vaak de vacuümsluiter en de ontkoppelingsisolator samen.De schakelaar is verantwoordelijk voor het detecteren van storingen en trippen om de stroom te onderbreken, terwijl de ontkoppelingsisolator wordt gebruikt om het circuit fysiek te isoleren en een zichtbare indicatie te geven van de ontkoppeling.

Veiligheid en onderhoud: De ontkoppelingspaneel speelt een cruciale rol bij het garanderen van de veiligheid van het onderhoudspersoneel.de ontkoppelingsisolator wordt gebruikt om het circuit te openen en een zichtbare luchtkloof te biedenDit zorgt ervoor dat de apparatuur zonder stroom werkt en dat de werking ervan veilig is.


Gebeurtenis:

1Sterk bestand tegen verontreiniging, hoge en lage temperatuur en geen brand- of ontploffingsgevaar.

2Volledig afgesloten structuur, gevuld met SF6-gas in de behuizing, uitstekende afdichtingsprestaties, geschikt voor gebruik in hoge temperatuur en vochtige gebieden.

3.Uitgerust met een stroomtransformer (CT) voor het uitvoeren van stroom naar de intelligente controller voor informatieanalyse.en de aansluitterminals kunnen worden aangesloten op de overeenkomstige terminal stopcontacten.

4Het werkingsmechanisme is innovatief en eenvoudig, met een kleine afmeting en licht gewicht, waardoor een veilige en betrouwbare werking wordt gewaarborgd.

5De buitenste behuizing heeft opvallende indicatoren voor "energieopslag", "open" en "nabij" toestanden.

Toepassing:

1.Mining Operations: De ZW20-schakelaar wordt gebruikt in mijnbouwoperaties om elektrische apparatuur en elektriciteitsdistributienetwerken in ondergrondse en oppervlakte-mijnen te bedienen en te beschermen.

2.Datacenters: De schakelaar wordt in datacenters gebruikt om een betrouwbare stroomverdeling en bescherming van kritieke IT-infrastructuur te garanderen.Het maakt een efficiënte ladingswisseling mogelijk en beschermt tegen elektrische storingen.

3.Olie- en gasindustrie: de ZW20-schakelaar wordt toegepast in de olie- en gasindustrie voor het besturen en beschermen van elektrische apparatuur in raffinaderijen, pijpleidingen en offshoreplatforms.

4Infrastructuurprojecten: De schakelaar wordt gebruikt in verschillende infrastructuurprojecten, zoals luchthavens, zeehavens en stadions, voor betrouwbare elektriciteitsdistributie en -bescherming.

5.Water- en afvalwaterzuiveringsinstallaties: De ZW20-schakelaar wordt gebruikt in water- en afvalwaterzuiveringsinstallaties om elektrische apparatuur in pompstations, zuiveringsinstallaties,en distributienetwerken.

Voorwaarde:

1Omgevingstemperatuur: -40°C tot +70°C.

2Hoogte: niet hoger dan 3000 m boven zeeniveau.

3De omringende lucht kan verontreinigd zijn met stof, rook, corrosieve gassen, stoom of zoutnevel.

4De windsnelheid mag niet hoger zijn dan 34 m/s (equivalent aan een druk van 700 Pa op het cilindrische oppervlak).

5Vibraties of seismische activiteit van externe schakelaars en besturingsapparatuur kunnen worden verwaarloosd.

6De amplitude van de elektromagnetische interferentie die in het secundaire systeem wordt veroorzaakt, bedraagt niet meer dan 1,6 kV.




Technische parameters:

ZW20-12(F)

GW9-10

Inleiding van de buitenschakelaar van de GW9-serie
