Productbeschrijving:

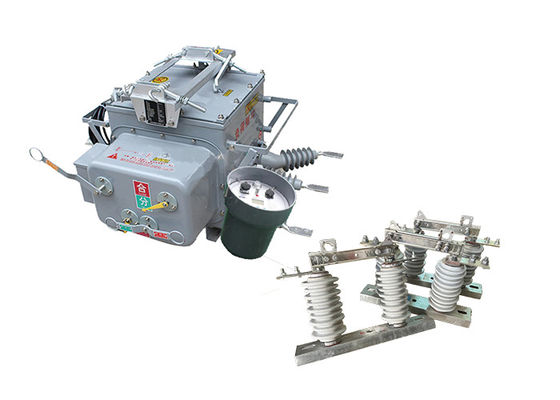

De ZW20-12 ((F) Outdoor Vacuum Circuit Breaker is een veelzijdig en intelligent apparaat dat de functies van een vacuümbreaker, vacuümbelastingsknop, hervergrendelaar en sectionalizer combineert.Het is ontworpen voor gebruik in 10kV en 13kV distributienetwerken, met name in stedelijke en landelijke elektriciteitsnetten.
De belangrijkste componenten van de ZW20-12 ((F) schakelaar zijn een vacuümschakelaar, CH-40-controller en een externe spanningstransformer.De vacuümbreker is verantwoordelijk voor het onderbreken en maken van elektrische circuitsDe externe spanningstransformator helpt bij nauwkeurige spanningsmeting voor besturing en monitoring.


The GW9-10 high voltage disconnect switch is an electrical switch that is designed to isolate a section of an electrical network or system from the rest of the system for maintenance or repair purposesHet wordt meestal gebruikt in hoogspanningsstroomtransmissie- en distributiesystemen.

De schakelaar is ontworpen om te openen en te sluiten onder normale of abnormale omstandigheden, zoals een storing of overstromingen.het gedeelte van het systeem fysiek loskoppelt van de rest van het netwerk, waardoor de stroom naar dat gedeelte wordt belemmerd.

Hoogspanningsschakelaars zijn meestal ontworpen om te werken bij spanningen tussen 600 en 765.000 volt en kunnen handmatig of automatisch worden bediend.Ze worden gewoonlijk in onderstations of op elektriciteitspalen geïnstalleerd, en zij vormen een belangrijk onderdeel van de elektriciteitsnetinfrastructuur.

Dubbele werking van het gebruik wanneer de isolatie-schakelaar van de GW9-10-serie kan worden gebruikt met de vacuümsluiters.



Kenmerken van de regelaar:

1.Het kan worden uitgerust met een 485/232 communicatie-interface, of bereiken van lange afstand monitoring via glasvezel of draadloze communicatie.wanneer de schakelaar zich opnieuw sluit als gevolg van een blijvend fout.

2Als er een permanente storing optreedt, versnelt het automatisch.

3.afstandsbediening/handmatig hervergrendelen met versnelling tot het uitschakelen en hervergrendelen: als de gebruiker na het repareren van de lijn en het herstellen van de stroomverstroming vergeet de aardingsknop te verwijderen,Het zou moeten versnellen om te gaan..

4De vertraging voor het opnieuw sluiten kan voor alle drie de pogingen worden aangepast.

5.Het start-/hervergrendelingscircuit is ontworpen om onjuiste werking te voorkomen en heeft een anti-hervergrendelingsfunctie.

6.Null-sequentie stroom kan onderscheid maken tussen fouten binnen en buiten de zone.

7.De afstandsbediening wordt ontworpen om een verkeerde werking te voorkomen.



 Toepassing:


1Ontkoppelingsschakelaar en contactschakelaar: De ZW20-12 ((F) -schakelaar kan worden gebruikt als ontkoppelingsschakelaar of contactschakelaar in de ringnetconfiguratie van stroomdistributiesystemen.Het maakt het mogelijk om circuits te openen en sluiten tijdens onderhoud of storing.
2.Automatisch schakelapparaat: het fungeert als automatisch schakelapparaat, waardoor het implementeren van laadschakeling in de ringnetconfiguratie mogelijk is.Deze eigenschap vergroot de flexibiliteit en efficiëntie van de elektriciteitsdistributie.
3.Boundary Switch: In de vertakkingslijnen van de stroomvoorziening kan de ZW20-12(F) schakelaar fungeren als een boundary switch of "watchdog"." Het helpt bij het bewaken en beschermen van de taklijn tegen storingen en abnormale omstandigheden.
4.Recloser en sectionalizer: de schakelaar kan als recloser en sectionalizer in overhead distributienetwerken werken.Het herstelt automatisch stroom na tijdelijke storingen en isoleert defecte secties om de impact van storingen te minimaliseren.



Structuur:

1.De controller is een op microcomputer gebaseerd relaisbeveiligings- en monitoringsapparaat.

2De regelaar heeft een sterke weerbestandheid en bescherming tegen condensatie.

3Het is verbonden met de schakelaar door middel van luchtvaartconnectoren.

4Het heeft een goede verbindingsbetrouwbaarheid en een hoog beschermingsniveau.

De controller heeft vier ingangs-analoge kanalen: fase A-stroom, fase C-stroom, nulvolgorde-stroom en fase BC-spanning.De controller controleert de waarden van deze analoge ingangen in realtime en vergelijkt deze met ingestelde waarden om lijnfouten te bepalen en overeenkomstige acties te starten.




Technische parameters:

ZW20-12(F)

GW9-10
