Productbeschrijving:

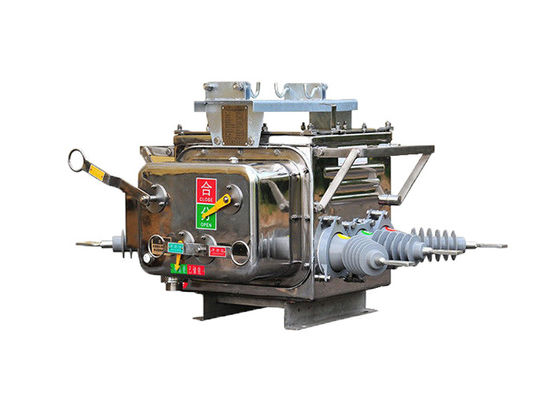

ZW20-12(F) vacuümcircuitsluiter is geschikt voor 10kV-distributielijnen met driefasige wisselstroom 50Hz.

Het bestaat uit de ZW20-12 buitenste hoogspannings AC vacuümcircuitbreaker, sectionalizer controller, PDA handheld computer en andere componenten.Elektrische aansluitingen worden gemaakt door middel van vliegtuigstokjes en buiten afgesloten besturingskabels.

Het heeft foutdetectie, beschermingscontrole en communicatiefuncties.Het kan automatisch scheiden van de fout sectie en herstellen van stroom naar de gezonde sectie in een zeer korte tijd na een fout optreedtHet maakt ook multifunctionele monitoring, informatieverzoeken van systeemapparatuur,online weergave van de gebruikersinformatie en de onderhoudsstatus van het geografisch informatiesysteem van het distributiesysteemHet is een geavanceerde fase van computerondersteunde distributie-automatisering.


Kenmerken van de regelaar:

1.Het kan worden uitgerust met een 485/232 communicatie-interface, of bereiken van lange afstand monitoring via glasvezel of draadloze communicatie.wanneer de schakelaar zich opnieuw sluit als gevolg van een blijvend fout.

2Als er een permanente storing optreedt, versnelt het automatisch.

3.afstandsbediening/handmatig hervergrendelen met versnelling tot het uitschakelen en hervergrendelen: als de gebruiker na het repareren van de lijn en het herstellen van de stroomverstroming vergeet de aardingsknop te verwijderen,Het zou moeten versnellen om te gaan..

4De vertraging voor het opnieuw sluiten kan voor alle drie de pogingen worden aangepast.

5.Het start-/hervergrendelingscircuit is ontworpen om onjuiste werking te voorkomen en heeft een anti-hervergrendelingsfunctie.

6.Null-sequentie stroom kan onderscheid maken tussen fouten binnen en buiten de zone.

7.De afstandsbediening wordt ontworpen om een verkeerde werking te voorkomen.




Toepassing:

1De ZW20-schakelaar wordt vaak gebruikt in energieverdelingsstations, zowel binnen als buiten.en storingsbescherming in distributienetwerken.

2.Industriële installaties: de ZW20-schakelaar is in industriële installaties waar een middelspanningsverdeling nodig is, toegepast voor het bedienen en beschermen van elektrische apparatuur,zoals motoren, transformatoren en generatoren.

3Commerciële gebouwen: De schakelaar wordt gebruikt in commerciële gebouwen, waaronder winkelcentra, kantoorcomplexen en ziekenhuizen, voor betrouwbare en veilige elektriciteitsdistributie.Het zorgt voor een efficiënte schakeling van de belasting en beschermt kritieke elektrische belastingen.

4.Systemen voor hernieuwbare energie: de ZW20-schakelaar is geschikt voor hernieuwbare energiesystemen, zoals zonne-energiecentrales en windparken.Het vergemakkelijkt het schakelen en beschermen van middenspanningscircuits in deze systemen.

5.Elektrificatie van spoorwegen: De schakelaar wordt gebruikt bij spoorwegelektrificatieprojecten om de stroomvoorziening van spoorwegnetwerken te regelen en te beschermen.Het zorgt voor een betrouwbare en veilige stroomverdeling voor de treinoperaties.

6.Mining Operations: De ZW20-schakelaar wordt gebruikt in mijnbouwoperaties om elektrische apparatuur en elektriciteitsdistributienetwerken in ondergrondse en oppervlakte-mijnen te bedienen en te beschermen.

7.Datacenters: De schakelaar wordt in datacenters gebruikt om een betrouwbare stroomverdeling en bescherming van kritieke IT-infrastructuur te garanderen.Het maakt een efficiënte ladingswisseling mogelijk en beschermt tegen elektrische storingen.

8.Olie- en gasindustrie: de ZW20-schakelaar wordt toegepast in de olie- en gasindustrie voor het besturen en beschermen van elektrische apparatuur in raffinaderijen, pijpleidingen en offshoreplatforms.

9Infrastructuurprojecten: De schakelaar wordt gebruikt in verschillende infrastructuurprojecten, zoals luchthavens, zeehavens en stadions, voor betrouwbare elektriciteitsdistributie en -bescherming.

10.Water- en afvalwaterzuiveringsinstallaties: De ZW20-schakelaar wordt gebruikt in water- en afvalwaterzuiveringsinstallaties om elektrische apparatuur in pompstations, zuiveringsinstallaties,en distributienetwerken.




Structuur:

1. De regelaar is een microcomputer-type relaisbeveiligings- en bewakingsapparaat;

2Het is sterk bestand tegen natuurlijke weersomstandigheden en condensatie.

3. Het gebruiksmodel is via de luchtvaartconnector verbonden met de schakelaar;

4- Goede verbindingsbetrouwbaarheid en hoge bescherming.

Er zijn vier analoge invoerkanalen, A-fase stroom, C-fase stroom, sequentie stroom, BC-fase spanning.De regelaar detecteert de fout van de lijn door de waarde van het model in realtime te controleren en te vergelijken met de vaste waarde, en voert vervolgens de bijbehorende behandeling uit.

Voorwaarde:

1 omgevingstemperatuur: -40 °C ~ + 70 °C;

2 Hoogte: niet meer dan 3000 m

3 Omgevingslucht kan verontreinigd zijn door stof, rook, corrosieve gassen, stoom of zout.

4 Windsnelheid niet hoger dan 34 m / s (equivalent aan 700 Pa op het cilinderoppervlak);

5 Vibraties of grondbewegingen van buiten de schakel- en bedieningsapparatuur zijn verwaarloosbaar;

6 De amplitude van de geïnduceerde elektromagnetische interferentie in het secundaire systeem bedraagt niet meer dan 1,6 kV.


Technische parameters:

Technische parameter van de regelaar:
