Elektrische grensbelastingschakelaar met intelligente regelaar automatisch/handmatig gebruikt voor industriële plannen

Elektrische grensbelastingschakelaar met intelligente regelaar automatisch/handmatig gebruikt voor industriële plannen

Productbeschrijving:

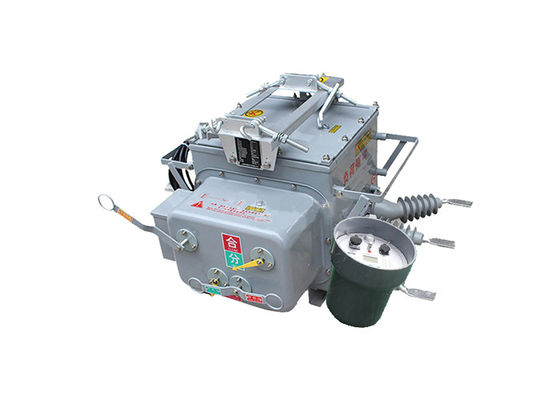

De ZW20-12 ((F) Boundary Load Switch is een nieuw product dat meerdere functies combineert in één intelligent apparaat.vergrendeling, en sectionalizer, die veelzijdigheid en efficiëntie biedt in verschillende toepassingen.

De belangrijkste onderdelen van de Boundary Load Switch zijn een vacuümbreker, een CH-40 regelaar en een externe spanningstransformer.terwijl de CH-40 controller geavanceerde bescherming biedtEen externe spanningstransformer, optioneel voor distributie-automatiseringslijnen,kan worden gebruikt voor bilaterale PT-verbindingen (potentiële transformatoren).

Dit product wordt op grote schaal gebruikt in 10kV en 13kV stads- en plattelandsnetten.met een vermogen van niet meer dan 50 WBovendien kan het functioneren als een grensschakelaar (algemeen bekend als een wachthond) in takvoorraden, evenals als een hervergrendelaar en een sectionalizer in overheaddistributienetwerken.

De Boundary Load Switch biedt mogelijkheden voor afstandsbeheer, waardoor efficiënte monitoring en controle mogelijk is.het vergemakkelijken van naadloze integratie in distributie-automatiseringssystemen.

Het apparaat maakt gebruik van betrouwbare detectie- en beoordelingsmechanismen, met inbegrip van de mogelijkheid om nul-sequentie-stroom op mA-niveau en kortsluitingsstromen tussen fasen te detecteren.Dit maakt het mogelijk om automatisch te verwijderen van eenfasige aarding fouten en fase-tot-fase kortsluiting fouten, waardoor de storingsbeheersingsmogelijkheden van het systeem worden verbeterd.

De hoofdschakelaar van de Boundary Load Switch maakt gebruik van vacuümboogtechnologie, terwijl het isolatiesysteem een SF6 en N2 gemengde gasisolatie bevat.explosiebestendige, en isolatie-technologieën uit Japan, Duitsland en Frankrijk, die een uitstekende algehele afdichtingsprestatie garanderen.die lekken voorkomt en ervoor zorgt dat de prestaties van het hulpmiddel niet worden beïnvloed door de externe omgeving.

Het veerwerkingsmechanisme van de Boundary Load Switch is ontworpen met miniaturisatie en prestatieoptimalisatie in het achterhoofd.resulteert in een hogere betrouwbaarheid van het werk vergeleken met traditionele veermechanismenDeze ontwerpverbetering verbetert de algemene operationele efficiëntie en levensduur van het apparaat.



Inleiding van de controller:

1.Het kan worden uitgerust met een 485/232 communicatie-interface, of bereiken van lange afstand monitoring via glasvezel of draadloze communicatie.wanneer de schakelaar zich opnieuw sluit als gevolg van een blijvend fout.

2Als er een permanente storing optreedt, versnelt het automatisch.

3.afstandsbediening/handmatig hervergrendelen met versnelling tot het uitschakelen en hervergrendelen: als de gebruiker na het repareren van de lijn en het herstellen van de stroomverstroming vergeet de aardingsknop te verwijderen,Het zou moeten versnellen om te gaan..

4De vertraging voor het opnieuw sluiten kan voor alle drie de pogingen worden aangepast.

5.Het start-/hervergrendelingscircuit is ontworpen om onjuiste werking te voorkomen en heeft een anti-hervergrendelingsfunctie.

6.Null-sequentie stroom kan onderscheid maken tussen fouten binnen en buiten de zone.

7.De afstandsbediening wordt ontworpen om een verkeerde werking te voorkomen.

Gebeurtenis:

1 Sterk antifouling vermogen, hoge weerstand tegen hoge en lage temperatuur, geen gevaar van verbranding en explosie.

2 volledig afgesloten structuur, de doos gevuld met SF6-gas, goed afgesloten, geschikt voor hoge temperaturen en vochtige gebieden.

3 ingebouwde CT, uitgangsstroom voor het intelligente besturingsapparaat voor informatieanalyse, en de verhouding kan worden aangepast, de aansluitterminal is verbonden met de overeenkomstige terminal.

Het werkingsmechanisme is nieuw, eenvoudig, klein, licht, veilig en betrouwbaar.

5 De schelp geeft opvallend de "energieopslag", de "punten" en de "gecombineerde" toestanden aan.

Toepassing:

1Commerciële gebouwen: De schakelaar wordt gebruikt in commerciële gebouwen, waaronder winkelcentra, kantoorcomplexen en ziekenhuizen, voor betrouwbare en veilige elektriciteitsdistributie.Het zorgt voor een efficiënte schakeling van de belasting en beschermt kritieke elektrische belastingen.

2.Water- en afvalwaterzuiveringsinstallaties: De ZW20-schakelaar wordt gebruikt in water- en afvalwaterzuiveringsinstallaties om elektrische apparatuur in pompstations, zuiveringsinstallaties,en distributienetwerken.

3.Mining Operations: De ZW20-schakelaar wordt gebruikt in mijnbouwoperaties om elektrische apparatuur en elektriciteitsdistributienetwerken in ondergrondse en oppervlakte-mijnen te bedienen en te beschermen.

4.Systemen voor hernieuwbare energie: de ZW20-schakelaar is geschikt voor hernieuwbare energiesystemen, zoals zonne-energiecentrales en windparken.Het vergemakkelijkt het schakelen en beschermen van middenspanningscircuits in deze systemen.

5.Elektrificatie van spoorwegen: De schakelaar wordt gebruikt bij spoorwegelektrificatieprojecten om de stroomvoorziening van spoorwegnetwerken te regelen en te beschermen.Het zorgt voor een betrouwbare en veilige stroomverdeling voor de treinoperaties.

6.Automatisch schakelapparaat: het fungeert als automatisch schakelapparaat, waardoor het implementeren van laadschakeling in de ringnetconfiguratie mogelijk is.Deze eigenschap vergroot de flexibiliteit en efficiëntie van de elektriciteitsdistributie.

Technische parameter:

Technische parameter van de regelaar:
