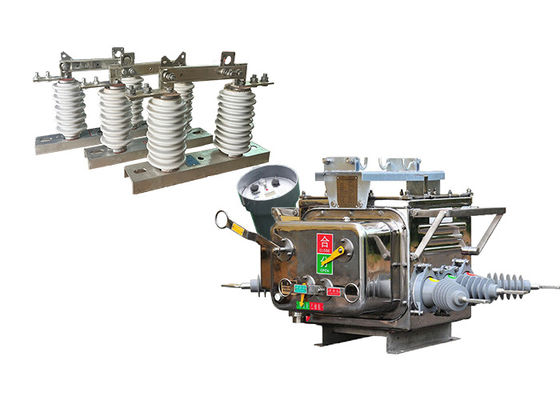

Hoogspanningsgrensschakelaar ZW20-serie Buitencircuitbreaker met regelaar gebruikt met GW9-serie haakstok

Hoogspanningsgrensschakelaar ZW20-serie Buitencircuitbreaker met regelaar gebruikt met GW9-serie haakstok

Productbeschrijving:

ZW20-12(F) vacuümcircuitsluiter is een driefase AC 50Hz buiten HV schakelaar wordt voornamelijk gebruikt voor landelijke en stedelijke 10 kV buiten distributienetwerken, als een afzonderlijke en gecombineerde belastingstroom,overbelastingstroom, kortsluiting en dergelijke plaatsen.

De gehele structuur is een driefasig gemeenschappelijk doostype, dat bestaat uit een bedieningsmechanisme, een geleidingscircuit, een isolatiesysteem, een afdichtingselement en een shell.

Het ondersteunt de bijbehorende intelligente externe terminals om aan de toepassingsbehoeften van distributie-automatisering te voldoen.

· ZW20-12 (Z) Buiten Intelligent High Voltage AC True Air Breaker met GSM Short Message Function

· Combinatie met de splitsingsschakelaar ZW20-12 (F) Buiten splitsende hoge spanning AC echte luchtbreker.

De GW9 haakstok is een type elektrische schakelaar die wordt gebruikt om een gedeelte van een bovenligging te isoleren voor onderhoud of reparatie.zoals die welke door elektriciteitsbedrijven worden gebruikt om elektriciteit over lange afstanden te verzenden.

De haak is gemonteerd op een bovenbouw, zoals een zendtoren of paal, en is ontworpen om bestand te zijn tegen de harde omgevingsomstandigheden die in buiten elektrische systemen voorkomen.Het heeft een verticale, of op-en-af-beweging om de schakelaarcontacten, die gewoonlijk van koper of andere geleidende materialen zijn gemaakt, aan of uit te schakelen.

De haakstok is ontworpen om een zichtbare breuk in de transmissielijn te veroorzaken, waardoor onderhoudspersoneel veilig op de lijn kan werken zonder risico op elektrische schokken of schade aan apparatuur.Het wordt vaak gebruikt in combinatie met andere veiligheidsvoorzieningen, zoals aardingsschakelaars en stroomstoppers, om het elektrische systeem en de mensen die eraan werken te beschermen.

Dubbele werking van het gebruik wanneer de isolatie-schakelaar van de GW9-10-serie kan worden gebruikt met de vacuümsluiters.



Kenmerken van de regelaar:

Intelligente terminalcontrollers hebben functies zoals bescherming, automatische besturing, inspectie/onderzoek, communicatie en softwarebeheer.

1.Omvattende functionaliteit:

• Perfecte implementatie van verschillende functies zoals circuitbescherming, afstandsbediening, alarm en afstandsbewaking.

2.Lachte kosten en praktische toepassing:

• Er is geen noodzaak tot investeringen in communicatie-hardware in GSM-netwerken.

3Meerdere veiligheidsmaatregelen:

• Gebruik speciale mobiele telefoons, encryptie van informatie, wachtwoordverificatie en andere beveiligingsmaatregelen.

• De GSM-module kan een mobiel nummer specificeren en alleen commando's van de gebonden telefoon accepteren.

• Communicatieberichten voor afstandsbediening en andere commando's zijn gecodeerd.

• Volgt een vooraf ingestelde methode van bevestiging-uitvoering-verificatie van de afstandsbediening om de veiligheid van de systeembediening te waarborgen en storingen te voorkomen.

4Eenvoudige systeemconfiguratie:

• Geen noodzaak om communicatielijnen te installeren of debug-communicatielijnen.

• Installeer eenvoudig de SMS-intelligente bewakingsterminal correct, voeg de SIM-kaart in, stel het aangewezen mobiele nummer in en het systeem begint te werken.

5Mobiele bewaking, altijd en overal:

• Real-time monitoring en visualisatie kan op elke locatie met een signaal worden uitgevoerd, zonder dat er personeel nodig is om de monitoring uit te voeren.



Toepassing:

1Ontkoppelingsschakelaar en contactschakelaar: De ZW20-12 ((F) -schakelaar kan worden gebruikt als ontkoppelingsschakelaar of contactschakelaar in de ringnetconfiguratie van stroomdistributiesystemen.Het maakt het mogelijk om circuits te openen en sluiten tijdens onderhoud of storing.

2.Automatisch schakelapparaat: het fungeert als automatisch schakelapparaat, waardoor het implementeren van laadschakeling in de ringnetconfiguratie mogelijk is.Deze eigenschap vergroot de flexibiliteit en efficiëntie van de elektriciteitsdistributie.

3.Boundary Switch: In de vertakkingslijnen van de stroomvoorziening kan de ZW20-12(F) schakelaar fungeren als een boundary switch of "watchdog"." Het helpt bij het bewaken en beschermen van de taklijn tegen storingen en abnormale omstandigheden.

4.Recloser en sectionalizer: de schakelaar kan als recloser en sectionalizer in overhead distributienetwerken werken.Het herstelt automatisch stroom na tijdelijke storingen en isoleert defecte secties om de impact van storingen te minimaliseren.

5Distributienetwerken: deze schakelaar is geschikt voor buitendistributienetwerken waar hoogspanningsenergie op meerdere locaties wordt verdeeld.Het helpt een betrouwbare en veilige werking te garanderen door storingstromen te onderbreken en de defecte delen van het netwerk te isoleren.
6Spoorwegen: Deze schakelaar wordt gebruikt in buitenspanningssystemen die verband houden met de elektrificatie van de spoorwegen.met inbegrip van luchtkettingsystemen en trekkingsonderstations.


Structuur:

1De op de microcomputer gebaseerde relaisbeveiligings- en -bewakingsinrichting is een technologisch geavanceerd systeem dat fungeert als de centrale regelaar voor het schakelaarsysteem.Door gebruik te maken van geavanceerde microcomputertechnologieHet apparaat speelt een cruciale rol bij het waarborgen van de veiligheid en betrouwbaarheid van het elektrische systeem waarin het is geïntegreerd.
2.De regelaar is speciaal ontworpen om verschillende omgevingsomstandigheden te weerstaan en is uitgerust met een robuuste weerbestandheid.Deze eigenschap maakt het mogelijk om betrouwbaar te werken in moeilijke weersomstandigheden zoals extreme temperaturen3.Bovendien is de regelaar gebouwd met condensbescherming.het functioneren ervan te waarborgen, zelfs in vochtige of vochtige omgevingen waar vocht een probleem kan zijn.
4Om een veilige en betrouwbare verbinding tot stand te brengen, is de regelaar met behulp van luchtvaartconnectoren aan de schakelaar gekoppeld.Dit maakt ze een ideale keuze voor kritieke toepassingen zoals relaisbescherming en monitoring.Deze connectoren zorgen voor een goede communicatie en functionaliteit tussen de controller en de schakelaar, waardoor de algemene prestaties en betrouwbaarheid van het systeem worden verbeterd.
5De besturingsactiviteit van de schakelaar is zeer betrouwbaar, waardoor het risico op signaalverlies of verstoring tot een minimum wordt beperkt, zodat de communicatie tussen de besturingsactiviteit en de schakelaar continu en ononderbroken kan worden gewaarborgd.die van cruciaal belang is voor de goede werking van het relaisbeveiligings- en -bewakingssysteem6.Door een hoog beschermingsniveau te handhaven, waarborgt de controller de integriteit en nauwkeurigheid van de relaisbeveiligings- en bewakingsfuncties,het voorkomen van eventuele fouten of afwijkingen die de algemene veiligheid van het elektrisch systeem in gevaar kunnen brengen.

Voorwaarde:

1.De automatische vacuümcircuitsluiter ZW20-12(F) is ontworpen om betrouwbaar te werken binnen een breed bereik van omgevingsluchttemperatuur, van -40 °C tot +70 °C.Deze temperatuurtolerantie zorgt ervoor dat de schakelaar in verschillende weersomstandigheden effectief kan functioneren.

2.De schakelaar is geschikt voor installatie op een hoogte van niet meer dan 3000 meter boven de zeespiegel.

3.De ZW20-12(F) schakelaar is gebouwd om luchtverontreiniging door stof, rook, corrosieve gassen, stoom of zoutspray te weerstaan.Het is ontworpen om te voldoen aan de normen voor verontreinigingsniveau van klasse IV., zodat de schakelaar ook in moeilijke en corrosieve omgevingen veerkrachtig en functioneel blijft.

4.Met een maximale windsnelheid van 34 m/s (equivalent aan 700 Pa op het cilinderoppervlak) kan de schakelaar sterke winden weerstaan zonder afbreuk te doen aan zijn prestaties of stabiliteit.Deze windsnelheidsweerstand zorgt voor een betrouwbare werking van de schakelaar bij extreme weersomstandigheden.

5De schakelaar is ontworpen om de invloed van externe trillingen of grondbewegingen op zijn prestaties te minimaliseren.De constructie en de interne mechanismen zijn ontworpen om trillingen te absorberen en te dempen, zodat de schakelaar niet wordt beïnvloed door externe storingen.

6.De schakelaar ZW20-12 ((F) is ontworpen om geïnduceerde elektromagnetische interferentie (EMI) in het secundaire systeem te beperken. De amplitude van de geïnduceerde EMI in het secundaire systeem is niet hoger dan 1,6 kV,ervoor te zorgen dat de schakelaar geen buitensporige elektromagnetische storingen veroorzaakt die de werking van andere aangesloten apparatuur zouden kunnen verstoren.




Technische parameters:

ZW20-12(F)

GW9-10
