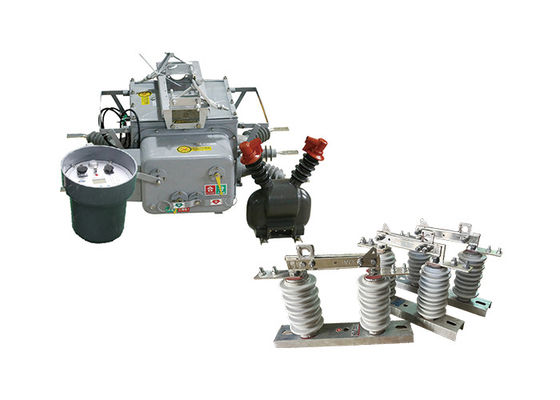

Drie fasen krachtige grensbelasting schakelaar paar met gemakkelijk bedienbare controller met high voltage disconnect schakelaar

Drie fasen krachtige grensbelasting schakelaar paar met gemakkelijk bedienbare controller met high voltage disconnect schakelaar


Productbeschrijving:

ZW20-12(F) grensbelastingschakelaar is geschikt voor 10kV-distributielijnen met driefasige wisselstroom 50Hz.

Het bestaat uit de ZW20-12 buitenste hoogspannings AC vacuümcircuitbreaker, sectionalizer controller, PDA handheld computer en andere componenten.Elektrische aansluitingen worden gemaakt door middel van vliegtuigstokjes en buiten afgesloten besturingskabels.

Het heeft foutdetectie, beschermingscontrole en communicatiefuncties.Het kan automatisch scheiden van de fout sectie en herstellen van stroom naar de gezonde sectie in een zeer korte tijd na een fout optreedtHet maakt ook multifunctionele monitoring, informatieverzoeken van systeemapparatuur,online weergave van de gebruikersinformatie en de onderhoudsstatus van het geografisch informatiesysteem van het distributiesysteemHet is een geavanceerd stadium van computerondersteunde distributie-automatisering.

GW9-10 high voltage disconnect switch is een soort draagbaar apparaat dat wordt gebruikt voor het isoleren en aarden van elektrische distributielijnen voor onderhoud, reparatie of nooddoeleinden.Het is een veelzijdig hulpmiddel dat in verschillende toepassingen kan worden gebruikt, met inbegrip van luchtdistributielijnen, onderstations en industriële installaties.

De hoogspanningsschakelaar is ontworpen om door één persoon te worden bediend, waardoor het gemakkelijk te bedienen en te manoeuvreren is.met een vermogen van meer dan 10 W, en een set uitwisselbare bevestigingen, waarmee de gebruiker verschillende taken kan uitvoeren, zoals het openen of sluiten van schakelaars en aardingslijnen.

De hoogspanningsschakelaar is ontworpen om een zichtbare onderbreking in het elektrische circuit te veroorzaken, wat de bescherming tegen toevallig contact met aangedreven apparatuur bevordert.Het is ook ontworpen om te bestand te zijn tegen zware omgevingsomstandigheden, zoals sterke winden, regen en sneeuw, waardoor het geschikt is voor gebruik in buitenomgevingen.


Dubbele werking van het gebruik wanneer de isolatie-schakelaar van de GW9-10-serie kan worden gebruikt met de vacuümsluiters.



Kenmerken van de regelaar:

1. Met 485 / 232 communicatie-interface, of via glasvezel, draadloos afstandsbediening; Versnelling functie na het opnieuw sluiten: wanneer de schakelaar zwaar is

2. In geval van permanent storing, automatisch versnellen;

3. Afstandsbediening / handmatig sluiten om de rit te versnellen, en vergrendelen van de recloser: de gebruiker herstelt de lijn na de stroom, als vergeet om de aarding schakelaar te verwijderen

Het trippen moet versneld worden;

3. Drie vertragingstijden voor het terugsluiten kunnen worden ingesteld;

Het trip-closing-circuit is ontworpen om misstanden te voorkomen en heeft de functie van anti-tripping.

4. Zero-sequentie-stroom kan in-regio fouten onderscheiden van buiten-regio fouten.

5De afstandsbediening is ontworpen om storingen te voorkomen.




Toepassing:

1.Mining Operations: De ZW20-schakelaar wordt gebruikt in mijnbouwoperaties om elektrische apparatuur en elektriciteitsdistributienetwerken in ondergrondse en oppervlakte-mijnen te bedienen en te beschermen.

2.Datacenters: De schakelaar wordt in datacenters gebruikt om een betrouwbare stroomverdeling en bescherming van kritieke IT-infrastructuur te garanderen.Het maakt een efficiënte ladingswisseling mogelijk en beschermt tegen elektrische storingen.

3.Olie- en gasindustrie: de ZW20-schakelaar wordt toegepast in de olie- en gasindustrie voor het besturen en beschermen van elektrische apparatuur in raffinaderijen, pijpleidingen en offshoreplatforms.

4Infrastructuurprojecten: De schakelaar wordt gebruikt in verschillende infrastructuurprojecten, zoals luchthavens, zeehavens en stadions, voor betrouwbare elektriciteitsdistributie en -bescherming.

5.Water- en afvalwaterzuiveringsinstallaties: De ZW20-schakelaar wordt gebruikt in water- en afvalwaterzuiveringsinstallaties om elektrische apparatuur in pompstations, zuiveringsinstallaties,en distributienetwerken.




Voorwaarde:

1Hoogte: 2000 meter.

2Omgevingstemperatuur: buiten -30°C~+55°C

De hoogste gemiddelde jaartemperatuur is 20°C

Maximale dagelijkse gemiddelde temperatuur 30°C

3Relatieve luchtvochtigheid: 95% (25°C)

4.Seismische capaciteit: grondversnelling 0,3 g

Verticale versnelling op de grond 0,15 g

Terwijl hij voor drie sinusgolven handelt

Veiligheidsfactor 1.67

5Seismische intensiteit: 7 graden.

6Maximaal dagelijks temperatuurverschil:25°C

7.Installatieplaats: buiten, 10kv luchtlijn, gebruikersverantwoordelijkheids afbakeningspunt

8.Grondingsmethode:Neutraal punt raakt niet aan, de boogonderdrukkingsspoel en laagweerstandsgronding




Technische parameters:

ZW20-12(F)
