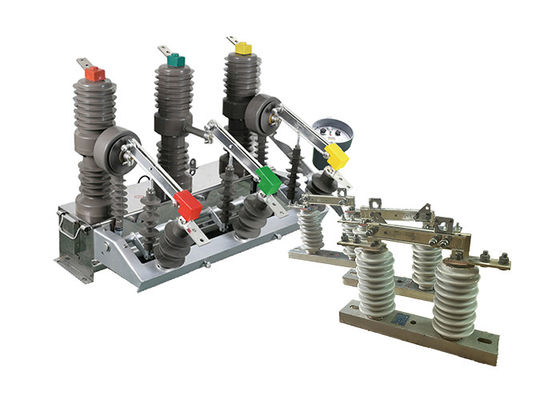

0-sequentie sensoren Buiten vacuüm circuitbreaker voor bescherming, gemonteerd met hoogspanningsisolatie schakelaars

0-sequentie sensoren Buiten vacuüm circuitbreaker voor bescherming, gemonteerd met hoogspanningsisolatie schakelaars

Productbeschrijving:

De buitensluiting ZW32-12 met sensoren met nulreeks verwijst naar een specifiek model van de vacuümsluiting die is uitgerust met sensoren met nulreeks.
c. met een vermogen van meer dan 50 W,zijn apparaten die worden gebruikt voor het detecteren en meten van de onevenwichtige of reststromen in een driefasig elektriciteitssysteemDeze sensoren zijn speciaal ontworpen om de som van de driefasenstromen te detecteren en te meten, die in een evenwichtig systeem idealiter nul moeten zijn.
De opname van sensoren voor de nulreeks in de vacuümcircuitsluiter ZW32-12 biedt extra functionaliteit en bescherming.de schakelaar kan grondfouten of onevenwichtige omstandigheden in het systeem detecterenDit maakt een betere foutdetectie en een snellere reactie op abnormale omstandigheden mogelijk, waardoor de veiligheid en betrouwbaarheid van het elektriciteitsdistributiesysteem worden verbeterd.
De sensoren van de nulreeks zorgen ervoor dat de schakelaar ZW32-12 een betere bescherming biedt tegen grondfouten, onevenwichtige belastingen,en andere abnormale omstandigheden die zich kunnen voordoen in het elektrische systeemDit helpt om schade aan apparatuur te voorkomen, uitvaltijd te minimaliseren en de veiligheid van personeel te waarborgen.

GW9-10 hoogspanningsisolatie-schakelaar is een type elektrische schakelaar die wordt gebruikt om een gedeelte van een luchtstroomleiding te isoleren voor onderhoud of reparatie.Het wordt meestal gebruikt in hoogspanningselektrische systemen, zoals die welke door elektriciteitsbedrijven worden gebruikt om elektriciteit over lange afstanden te verzenden.

De schakelaar is gemonteerd op een bovenbouw, zoals een zendtoren of paal, en is ontworpen om bestand te zijn tegen de harde omgevingsomstandigheden die in buiten elektrische systemen voorkomen.Het heeft een verticale, of op-en-af-beweging om de schakelaarcontacten, die gewoonlijk van koper of andere geleidende materialen zijn gemaakt, aan of uit te schakelen.

De isolatie-schakelaar is ontworpen om een zichtbare breuk in de transmissielijn te veroorzaken, zodat onderhoudspersoneel veilig op de lijn kan werken zonder risico op elektrische schokken of schade aan apparatuur.Het wordt vaak gebruikt in combinatie met andere veiligheidsvoorzieningen, zoals aardingsschakelaars en stroomstoppers, om het elektrische systeem en de mensen die eraan werken te beschermen.

Over het algemeen is de bovenliggende verticale hoogspanningsisolatie-schakelaar een belangrijk onderdeel van moderne stroomtransmissie-systemen, waardoor een betrouwbare en veilige werking van het elektriciteitsnet wordt gewaarborgd.

Dubbele werking van het gebruik wanneer de isolatie-schakelaar van de GW9-10-serie kan worden gebruikt met de vacuümsluiters.

Inleiding van de controller:

De controller ondersteunt communicatie via een 485/232-interface, waarmee afstandsbewaking en -besturing mogelijk is.

Wanneer een zware schakelaar wordt gedetecteerd, versnelt het apparaat automatisch het ontkoppelingsproces in geval van een blijvende storing.

Verwijderd/handmatig sluiten en opnieuw sluiten: de gebruiker heeft de mogelijkheid om het circuit op afstand of handmatig te sluiten en opnieuw te sluiten.als de gebruiker vergeet de aardingsschakelaar te verwijderen bij het herstellen van de stroom na het repareren van een lijn, kan het apparaat het ontkoppelingsproces versnellen om de veiligheid te waarborgen.

Deze functie biedt flexibiliteit bij het bepalen van de juiste vertraging voordat het circuit na een storing opnieuw wordt afgesloten.

Het sprongsluitcircuit van de controller is voorzien van een anti-misbruikontwerp en een sprongsluitfunctie om onbedoeld sluiten van het circuit te voorkomen.

De regelaar kan onderscheid maken tussen storingen in de zone en buiten de zone op basis van nul-sequentie stroom.Deze mogelijkheid helpt bij het identificeren van de locatie van storingen en maakt een doelgerichter probleemoplossing en onderhoud mogelijk.

Vermijding van storingen: de afstandsbediening is ontworpen om storingen te voorkomen.het risico op onbedoelde acties verminderen.

Voordeel:

1Kleine afmetingen: het apparaat is ontworpen met een compacte vormfactor, waardoor het gemakkelijk kan worden geïnstalleerd in beperkte ruimtemomenten.De kleine afmetingen maken het geschikt voor toepassingen waar ruimte beperkt is..

2Lichte gewicht: het apparaat is licht, wat het transport en de installatie vereenvoudigt.Het vermindert de fysieke belasting bij het hanteren en maakt het gemakkelijker om te monteren of te integreren in bestaande systemen.

3Onderhoudsvrij: het apparaat is ontworpen om minimaal onderhoud te vereisen.vermindering van de noodzaak van frequente inspecties of vervangingenDeze functie bespaart tijd en middelen op onderhoudswerkzaamheden.

4.Anti-condensatie: het apparaat bevat maatregelen om condensatie te voorkomen. Het bevat beschermende functies zoals afdichting of isolatie om het risico op vochtophoping te minimaliseren.Dit helpt bij het behoud van optimale prestaties en beschermt interne onderdelen tegen mogelijke schade door vocht.

5. Aanpast zich aan ongunstige weersomstandigheden en vuile omgeving: het apparaat is ontworpen om te bestand te zijn tegen moeilijke weersomstandigheden, zoals extreme temperaturen, vochtigheid of blootstelling aan stof en vuil.De robuuste constructie en de beschermende eigenschappen zorgen voor een betrouwbare werking in ongunstige omstandigheden, waardoor het risico op storingen of afname van de prestaties wordt verminderd.

Plaats:

De relatie tussen de buitenste vacuümcircuitsluiter en de buitenste hoogspanningsdisconnector ligt in hun complementaire functies in het elektrisch systeem:

Circuitonderbreking: De vacuümcircuitonderbreker is verantwoordelijk voor het onderbreken van het elektrische circuit tijdens normale werking of in geval van storing.Het fungeert als het primaire middel om de stroomstroom te verbrekenIn tegenstelling hiertoe wordt de ontkoppelingsisolator gebruikt voor het isoleren van het circuit van de stroombron tijdens onderhouds- of reparatiewerkzaamheden.Het biedt een extra laag veiligheid door het circuit fysiek te openen.

Coördinatie: In hoogspanningsnetwerken werken vaak de vacuümsluiter en de ontkoppelingsisolator samen.De schakelaar is verantwoordelijk voor het detecteren van storingen en trippen om de stroom te onderbreken, terwijl de ontkoppelingsisolator wordt gebruikt om het circuit fysiek te isoleren en een zichtbare indicatie te geven van de ontkoppeling.

Veiligheid en onderhoud: De ontkoppelingspaneel speelt een cruciale rol bij het garanderen van de veiligheid van het onderhoudspersoneel.de ontkoppelingsisolator wordt gebruikt om het circuit te openen en een zichtbare luchtkloof te biedenDit zorgt ervoor dat de apparatuur zonder stroom werkt en dat de werking ervan veilig is.

Inleiding van de buitenschakelaar van de GW9-serie

https://www.maoyt.com/test/hvdisconnectorswitch.com/sale-40467100-automatisch-aangedreven-hoge-spanning-elektrische-isolator-veiligheid-aangedreven-van-hoge-spanning-breaker-cer.html

Toepassing:

1Onderstations: Het wordt vaak gebruikt in zowel binnen- als buitenonderstations voor de bescherming en besturing van de middelspanningsverdeling.De vacuümsluiting zorgt voor een betrouwbare onderbreking van de foutstromen, overbelastingsstromen en belastingstromen, waardoor de onderstationsapparatuur wordt beschermd.

2.Industriële en mijnbouwbedrijven: De vacuümcircuitsluiter ZW32-12 wordt gebruikt in distributiesystemen van industriële en mijnbouwbedrijven om motoren, transformatoren,andere elektrische apparatuur van overstromen en kortsluitingenHet helpt de stabiliteit en veiligheid van de stroomvoorziening in deze faciliteiten te handhaven.

3.Landbouwnetwerken: vanwege de frequente werking is de vacuümsluiter geschikt voor toepassing in landelijke elektriciteitsnetwerken.een efficiënte segmentatie van het elektriciteitsnet mogelijk makenBovendien maakt het, wanneer het is uitgerust met een regelaar, automatisering van het distributienet mogelijk, waardoor de betrouwbaarheid en efficiëntie van het plattelandsstroomsysteem worden verbeterd.

4.Bedrijfsgebouwen: De vacuümcircuitsluiter wordt ook in bedrijfsgebouwen gebruikt voor de distributie en bescherming van stroom.het voorkomen van schade aan apparatuur en het minimaliseren van stilstandstijd.

Voorwaarde:

1.hoogte van niet meer dan 2000 m;

2Omgevingstemperatuur: -45 ° C ~ + 40 ° C. Dagelijkse temperatuurverschil: 25 ° C.

3Windsnelheid niet meer dan 35 m / s

4Geen ontvlambare, explosieve gevaarlijke chemische corrosie en gewelddadige trillingen.

Technische parameter:
