Productbeschrijving:

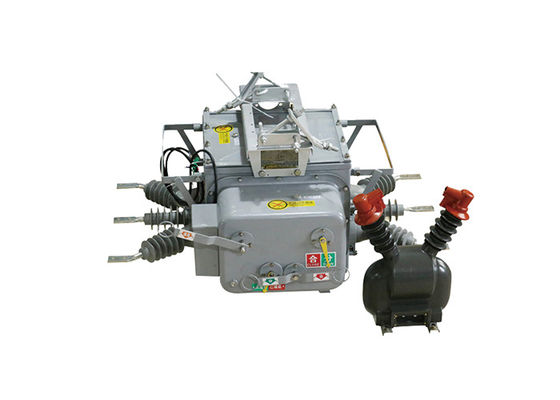

ZW20-12(F) buiten vacuümschakelaar is een driefasige AC 50Hz buiten HV schakelaar wordt voornamelijk gebruikt voor landelijke en stedelijke 10 kV buiten distributienetwerken, als een afzonderlijke en gecombineerde belastingstroom,overbelastingstroom, kortsluiting en dergelijke plaatsen.

De gehele structuur is een driefasig gemeenschappelijk doostype, dat bestaat uit een bedieningsmechanisme, een geleidingscircuit, een isolatiesysteem, een afdichtingselement en een shell.

Het ondersteunt de bijbehorende intelligente externe terminals om aan de toepassingsbehoeften van distributie-automatisering te voldoen.

· ZW20-12 (Z) Buiten Intelligent High Voltage AC True Air Breaker met GSM Short Message Function

· Combinatie met de splitsingsschakelaar ZW20-12 (F) Buiten splitsende hoge spanning AC echte luchtbreker.



Kenmerken van de regelaar:

1.Het kan worden uitgerust met een 485/232 communicatie-interface, of bereiken van lange afstand monitoring via glasvezel of draadloze communicatie.wanneer de schakelaar zich opnieuw sluit als gevolg van een blijvend fout.

2Als er een permanente storing optreedt, versnelt het automatisch.

3.afstandsbediening/handmatig hervergrendelen met versnelling tot het uitschakelen en hervergrendelen: als de gebruiker na het repareren van de lijn en het herstellen van de stroomverstroming vergeet de aardingsknop te verwijderen,Het zou moeten versnellen om te gaan..

4De vertraging voor het opnieuw sluiten kan voor alle drie de pogingen worden aangepast.

5.Het start-/hervergrendelingscircuit is ontworpen om onjuiste werking te voorkomen en heeft een anti-hervergrendelingsfunctie.

6.Null-sequentie stroom kan onderscheid maken tussen fouten binnen en buiten de zone.

7.De afstandsbediening wordt ontworpen om een verkeerde werking te voorkomen.




Toepassing:

1.Mining Operations: De ZW20-schakelaar wordt gebruikt in mijnbouwoperaties om elektrische apparatuur en elektriciteitsdistributienetwerken in ondergrondse en oppervlakte-mijnen te bedienen en te beschermen.

2.Datacenters: De schakelaar wordt in datacenters gebruikt om een betrouwbare stroomverdeling en bescherming van kritieke IT-infrastructuur te garanderen.Het maakt een efficiënte ladingswisseling mogelijk en beschermt tegen elektrische storingen.

3.Olie- en gasindustrie: de ZW20-schakelaar wordt toegepast in de olie- en gasindustrie voor het besturen en beschermen van elektrische apparatuur in raffinaderijen, pijpleidingen en offshoreplatforms.

4Infrastructuurprojecten: De schakelaar wordt gebruikt in verschillende infrastructuurprojecten, zoals luchthavens, zeehavens en stadions, voor betrouwbare elektriciteitsdistributie en -bescherming.

5.Water- en afvalwaterzuiveringsinstallaties: De ZW20-schakelaar wordt gebruikt in water- en afvalwaterzuiveringsinstallaties om elektrische apparatuur in pompstations, zuiveringsinstallaties,en distributienetwerken.



Structuur:

1.De controller is een op microcomputer gebaseerd relaisbeveiligings- en monitoringsapparaat.

2De regelaar heeft een sterke weerbestandheid en bescherming tegen condensatie.

3Het is verbonden met de schakelaar door middel van luchtvaartconnectoren.

4Het heeft een goede verbindingsbetrouwbaarheid en een hoog beschermingsniveau.

De controller heeft vier ingangs-analoge kanalen: fase A-stroom, fase C-stroom, nulvolgorde-stroom en fase BC-spanning.De controller controleert de waarden van deze analoge ingangen in realtime en vergelijkt deze met ingestelde waarden om lijnfouten te bepalen en overeenkomstige acties te starten.

Omgevingsomstandigheden:

1 omgevingstemperatuur: -40 °C ~ + 70 °C;

2 Hoogte: niet meer dan 3000 m

3 Omgevingslucht kan verontreinigd zijn door stof, rook, corrosieve gassen, stoom of zout.

4 Windsnelheid niet hoger dan 34 m / s (equivalent aan 700 Pa op het cilinderoppervlak);

5 Vibraties of grondbewegingen van buiten de schakel- en bedieningsapparatuur zijn verwaarloosbaar;

6 De amplitude van de geïnduceerde elektromagnetische interferentie in het secundaire systeem bedraagt niet meer dan 1,6 kV.




Technische parameters:

Technische parameter van de regelaar:
