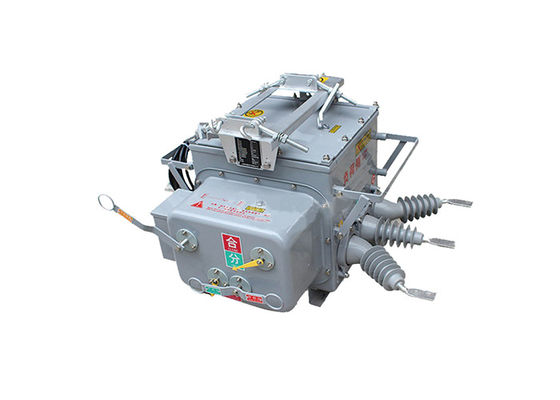

ZW20(F) 12kV buiten Vcb roestvrij staal gemaakt industriële breaker grens vacuüm schakelaar standaard IEC62271-100

ZW20(F) 12kV buiten Vcb roestvrij staal gemaakt industriële breaker grens vacuüm schakelaar standaard IEC62271-100

Productbeschrijving:

De grensvacuümschakelaar van de ZW20-serie is een soort elektrische schakelaar die in een vacuümomgeving werkt.Het is ontworpen voor middelspanningstoepassingen en wordt vaak gebruikt in elektriciteitsdistributiesystemen.

De schakelaar is meestal gebouwd met een robuuste en duurzame behuizing van hoogwaardige materialen..

De vacuümonderbreker is het belangrijkste onderdeel van de schakelaar. Het bestaat uit een afgesloten vacuümkamer die twee contactelektroden bevat.de vacuümomgeving voorkomt dat er een elektrische boog ontstaat tijdens schakelingen.

Het is uitgerust met een mechanisme voor het openen en sluiten van de contacten en kan handmatig of elektrisch worden bediend, afhankelijk van het model en de toepassingsvereisten.Het werkingsmechanisme zorgt voor een soepele en betrouwbare schakeling.

De grensvacuümschakelaar van de ZW20-serie is verkrijgbaar in verschillende spannings- en stroomcategorieën om aan verschillende systeemvereisten te voldoen.Het kan mediumspanningsniveaus aan, meestal variërend van enkele kilovolts tot tientallen kilovolts..

De schakelaar heeft een hoog breekvermogen om de storingsstromen te onderbreken en het elektrisch systeem te beschermen.De breekcapaciteit wordt gespecificeerd in termen van de maximale foutstroom die de schakelaar veilig kan onderbreken zonder schade.

Sommige modellen van de ZW20-serie kunnen geavanceerde besturings- en bewakingsfuncties bieden.een verbeterde functionaliteit en gebruiksgemak bieden.

De vacuümtechnologie die in de schakelaar wordt gebruikt, zorgt voor uitstekende boogblussingsmogelijkheden, waardoor deze een betrouwbare en veilige oplossing is voor toepassingen met een gemiddelde spanning.De schakelaar is ontworpen om te voldoen aan strenge veiligheidsnormen en te zorgen voor een lange termijn prestaties met minimale onderhoudsvereisten.

De grensvacuümschakelaar van de ZW20-serie is geschikt voor een breed scala aan toepassingen, waaronder elektriciteitsdistributieonderdelingsstations, industriële installaties, commerciële gebouwen en meer.Het wordt gewoonlijk gebruikt voor het schakelen van de belasting, foutbescherming en isolatie in elektrische systemen met middenspanning.



Kenmerken van de regelaar:

1.Het kan worden uitgerust met een 485/232 communicatie-interface, of bereiken van lange afstand monitoring via glasvezel of draadloze communicatie.wanneer de schakelaar zich opnieuw sluit als gevolg van een blijvend fout.

2Als er een permanente storing optreedt, versnelt het automatisch.

3.afstandsbediening/handmatig hervergrendelen met versnelling tot het uitschakelen en hervergrendelen: als de gebruiker na het repareren van de lijn en het herstellen van de stroomverstroming vergeet de aardingsknop te verwijderen,Het zou moeten versnellen om te gaan..

4De vertraging voor het opnieuw sluiten kan voor alle drie de pogingen worden aangepast.

5.Het start-/hervergrendelingscircuit is ontworpen om onjuiste werking te voorkomen en heeft een anti-hervergrendelingsfunctie.

6.Null-sequentie stroom kan onderscheid maken tussen fouten binnen en buiten de zone.

7.De afstandsbediening wordt ontworpen om een verkeerde werking te voorkomen.




Toepassing:

1De ZW20-schakelaar wordt vaak gebruikt in energieverdelingsstations, zowel binnen als buiten.en storingsbescherming in distributienetwerken.

2.Industriële installaties: de ZW20-schakelaar is in industriële installaties waar een middelspanningsverdeling nodig is, toegepast voor het bedienen en beschermen van elektrische apparatuur,zoals motoren, transformatoren en generatoren.

3Commerciële gebouwen: De schakelaar wordt gebruikt in commerciële gebouwen, waaronder winkelcentra, kantoorcomplexen en ziekenhuizen, voor betrouwbare en veilige elektriciteitsdistributie.Het zorgt voor een efficiënte schakeling van de belasting en beschermt kritieke elektrische belastingen.

4.Systemen voor hernieuwbare energie: de ZW20-schakelaar is geschikt voor hernieuwbare energiesystemen, zoals zonne-energiecentrales en windparken.Het vergemakkelijkt het schakelen en beschermen van middenspanningscircuits in deze systemen.

5.Elektrificatie van spoorwegen: De schakelaar wordt gebruikt bij spoorwegelektrificatieprojecten om de stroomvoorziening van spoorwegnetwerken te regelen en te beschermen.Het zorgt voor een betrouwbare en veilige stroomverdeling voor de treinoperaties.




Omgevingsomstandigheden:

1Hoogte: 2000 meter.
2Omgevingstemperatuur: buiten -30°C~+55°C
De hoogste gemiddelde jaartemperatuur is 20°C
Maximale dagelijkse gemiddelde temperatuur 30°C
3Relatieve luchtvochtigheid: 95% (25°C)
4.Seismische capaciteit: grondversnelling 0,3 g
Verticale versnelling op de grond 0,15 g
Terwijl hij voor drie sinusgolven handelt
Veiligheidsfactor 1.67
5Seismische intensiteit: 7 graden.
6Maximaal dagelijks temperatuurverschil:25°C
7.Installatieplaats: buiten, 10kv luchtlijn, gebruikersverantwoordelijkheids afbakeningspunt
8.Grondingsmethode:Neutraal punt raakt niet aan, de boogonderdrukkingsspoel en laagweerstandsgronding



Technische parameters:

Technische parameter van de regelaar:
