Productbeschrijving:

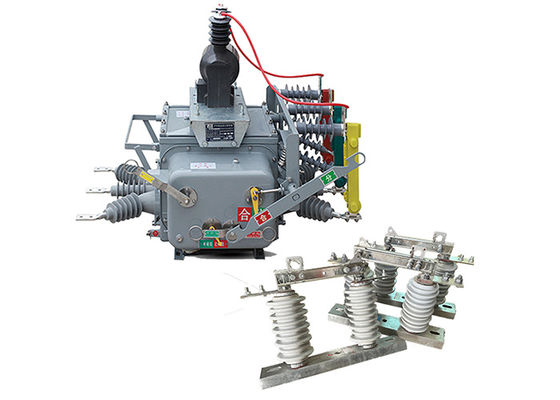

De ZW20-12 vacuümcircuitsluiter is de driefasige AC 50Hz buitenste hogespanningsschakelaar die voornamelijk wordt gebruikt voor 10kV buitendistributiesystemen in landbouw- en stedelijke netwerken.Het wordt gebruikt voor het schakelen van de lading, belastingbreuk, overbelastingstroom, kortsluitingstroom en soortgelijke toepassingen.

De totale structuur is een driefasig gemeenschappelijk doostype, bestaande uit bedieningsmechanisme, geleidingscircuit, isolatiesysteem, afdichtingselementen en behuizing.

Het is uitgerust met een bijbehorende intelligente afstandsterminal om aan de eisen van distributie-automatiseringstoepassingen te voldoen.

• In combinatie met een intelligente controller met GSM-SMS-functie wordt het de ZW20-12 ((Z) outdoor intelligente hogespanning wisselstroom vacuümsluiter.

• Wanneer deze wordt gecombineerd met een sectionalizercontroller, wordt deze de ZW20-12 ((F) outdoor sectionalizer highvoltage AC vacuüm circuit breaker.

GW9-10 verticale schakelaars worden doorgaans gebruikt in hoogspanningstransmissie- en distributiesystemen om delen van het netwerk te isoleren voor onderhouds- of reparatiewerkzaamheden.Ze worden ook gebruikt als veiligheidsinrichting om werknemers te beschermen tegen elektrische gevaren, zoals toevallig contact met actieve onderdelen van het systeem.

Ze zijn ontworpen om met hoge spanningen en stromen om te gaan en worden vaak geïnstalleerd in buitenruimtes, waar ze worden blootgesteld aan moeilijke omgevingsomstandigheden, zoals extreme temperaturen, wind,Daarom zijn ze gebouwd om deze omstandigheden te weerstaan en zijn ze vaak gemaakt van duurzame materialen zoals staal of aluminium.

Hoogspanningsverticale schakelaars komen in verschillende soorten en configuraties, afhankelijk van de specifieke toepassing en vereisten.sommige verticale schakelaars zijn ontworpen voor gebruik binnenSommige zijn ontworpen om handmatig te bedienen, terwijl andere geautomatiseerd zijn en op afstand kunnen worden bediend.

Verticale schakelaars hebben naast hun primaire functie van het isoleren van circuits ook andere belangrijke kenmerken, zoals een visuele indicatie van hun status (geopend of gesloten),en ervoor te zorgen dat het circuit niet wordt aangedreven wanneer de isolator open is.


Dubbele werking van het gebruik wanneer de isolatie-schakelaar van de GW9-10-serie kan worden gebruikt met de vacuümsluiters.



Kenmerken van de regelaar:

1.Het kan worden uitgerust met een 485/232 communicatie-interface, of bereiken van lange afstand monitoring via glasvezel of draadloze communicatie.wanneer de schakelaar zich opnieuw sluit als gevolg van een blijvend fout.

2Als er een permanente storing optreedt, versnelt het automatisch.

3.afstandsbediening/handmatig hervergrendelen met versnelling tot het uitschakelen en hervergrendelen: als de gebruiker na het repareren van de lijn en het herstellen van de stroomverstroming vergeet de aardingsknop te verwijderen,Het zou moeten versnellen om te gaan..

4De vertraging voor het opnieuw sluiten kan voor alle drie de pogingen worden aangepast.

5.Het start-/hervergrendelingscircuit is ontworpen om onjuiste werking te voorkomen en heeft een anti-hervergrendelingsfunctie.

6.Null-sequentie stroom kan onderscheid maken tussen fouten binnen en buiten de zone.

7.De afstandsbediening wordt ontworpen om een verkeerde werking te voorkomen.




Toepassing:

1Onderstations: De ZW20-12 schakelaar wordt vaak gebruikt in buitenonderstations als onderdeel van het primaire distributiesysteem.Het wordt gebruikt om elektrische apparatuur zoals transformatoren te beschermen en te bedienen, generatoren en busbars.

2Distributienetwerken: deze schakelaar is geschikt voor buitendistributienetwerken waar hoogspanningsenergie op meerdere locaties wordt verdeeld.Het helpt een betrouwbare en veilige werking te garanderen door storingstromen te onderbreken en de defecte delen van het netwerk te isoleren.

3.Industriële installaties: De ZW20-12 schakelaar wordt gebruikt in buitenspanningssystemen in industriële installaties zoals fabrieken, productie-installaties en mijnbouw.Het beschermt essentiële elektrische apparatuur en zorgt voor de continuïteit van de stroomvoorziening..

4.Installaties voor hernieuwbare energie: In installaties voor hernieuwbare energie in de openlucht, zoals windparken of zonne-energiecentrales,de schakelaar ZW20-12 wordt gebruikt om de elektrische infrastructuur te beschermen en om de stroom van hernieuwbare bronnen te schakelen.

5Spoorwegen: Deze schakelaar wordt gebruikt in buitenspanningssystemen die verband houden met de elektrificatie van de spoorwegen.met inbegrip van luchtkettingsystemen en trekkingsonderstations.

6.Olie- en gasindustrie: de ZW20-12 schakelaar wordt toegepast in buitenspanningssystemen in de olie- en gasindustrie.Het wordt gebruikt voor de bescherming van elektrische apparatuur en het regelen van de distributie van stroom op offshore-platformen., raffinaderijen en pompstations.

7.Infrastructuurprojecten: De ZW20-12 schakelaar is geschikt voor verschillende buiteninfrastructuurprojecten zoals luchthavens, zeehavens en elektriciteitsleidingen.Het speelt een cruciale rol bij de bescherming van kritieke infrastructuur en het garanderen van een ononderbroken stroomvoorziening.




Gebeurtenis:

1Vacuümonderbrekingstechnologie: De ZW20-12-circuitbreaker maakt gebruik van vacuümonderbrekers als medium voor het blussen van de boog.Vacuümonderbrekers zijn zeer effectief in het blussen van bogen en bieden uitstekende dielectrische sterkte, die een betrouwbare onderbreking van hoogspanningsstromen garandeert.

2Buitentoepassing: Deze schakelaar is speciaal ontworpen voor installatie in de buitenlucht, waardoor deze geschikt is voor gebruik in onderstations, distributienetwerken en andere buitenelektrische systemen.Het is gebouwd om harde omgevingsomstandigheden te weerstaan., met inbegrip van temperatuurvariaties, luchtvochtigheid en blootstelling aan stof, regen en UV-straling.

3.High Voltage Rating: De ZW20-12 schakelaar is ontworpen voor hoogspanningstoepassingen, met een nominale spanning van 12 kilovolts (kV).Het kan elektrische systemen die op dit spanningsniveau werken aan..

4.Compact ontwerp: De schakelaar heeft een compact ontwerp, waardoor de installatie en integratie in buitenschakelingsapparatuur of substationsystemen gemakkelijker is.De compacte afmetingen vergemakkelijken ook ruimtebesparing en efficiënt gebruik van de beschikbare installatieruimte.

5. betrouwbare werking: de ZW20-12 schakelaar is ontworpen voor betrouwbare werking.en geavanceerde mechanismen om stabiele en efficiënte schakeloperaties te garanderen, waardoor het risico op storingen of storingen tot een minimum wordt beperkt.

6Veiligheidskenmerken: de schakelaar is uitgerust met veiligheidskenmerken om de veiligheid van de bediener en het systeem te verbeteren.mechanische en elektrische indicatoren voor statusinformatie, en veiligheidsluiken om toevallig contact met onderdelen te voorkomen.

7.Fernstuur en bewaking: sommige versies van de ZW20-12-sluiters ondersteunen mogelijkheden voor afstandsbediening en -bewaking.Dit maakt het mogelijk de schakelaar gemakkelijk te bedienen en te controleren vanuit een centrale bedieningsruimte of via een SCADA-systeem (supervisory control and data acquisition), het verbeteren van het systeembeheer en -onderhoud.

Voorwaarde:

1Hoogte: 2000 meter.

2Omgevingstemperatuur: buiten -30°C~+55°C

De hoogste gemiddelde jaartemperatuur is 20°C

Maximale dagelijkse gemiddelde temperatuur 30°C

3Relatieve luchtvochtigheid: 95% (25°C)

4.Seismische capaciteit: grondversnelling 0,3 g

Verticale versnelling op de grond 0,15 g

Terwijl hij voor drie sinusgolven handelt

Veiligheidsfactor 1.67

5Seismische intensiteit: 7 graden.

6Maximaal dagelijks temperatuurverschil:25°C

7.Installatieplaats: buiten, 10kv luchtlijn, gebruikersverantwoordelijkheids afbakeningspunt

8.Grondingsmethode:Neutraal punt raakt niet aan, de boogonderdrukkingsspoel en laagweerstandsgronding



Technische parameters:

ZW20-12(F)
