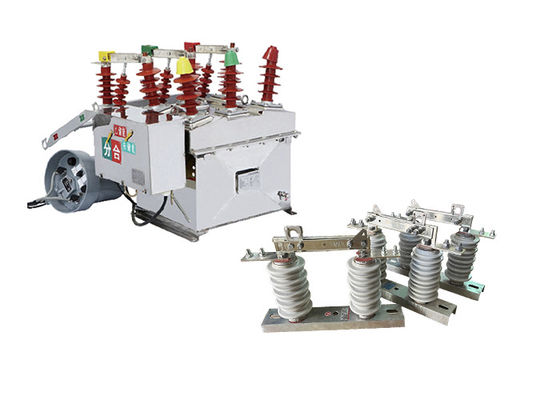

1000A/1250A Buiten AC vacuümcircuit breaker gebruikt met overhead disconnect switch met mechanische uithoudingsvermogen 10000 keer

1000A/1250A Buiten AC vacuümcircuit breaker gebruikt met overhead disconnect switch met mechanische uithoudingsvermogen 10000 keer

Productbeschrijving:

De ZW8-12 buitenaf vacuümcircuitsluiter is een specifiek type schakelaar ontworpen voor gebruik in buitenaf in hoogspanningsschakelinstallaties.Het is speciaal geschikt voor driefasige AC-buitenhogspanningsschakelaars met een nominale spanning van 12 kV en een nominale frequentie van 50 Hz.

De primaire functie van de ZW8-12 schakelaar is het besturen en beschermen van de distributiesystemen in stedelijke en landelijke elektriciteitsnetten van 10 kV.Het is verantwoordelijk voor het inschakelen of uitschakelen van belastingstromen en ook voor het onderbreken van kortsluitingsfoutstromen die in het energiesysteem kunnen optreden.

Als vacuümcircuitsluiter gebruikt het een vacuümonderbreker om de boog te doven die ontstaat wanneer de schakelaar tijdens schakeloperaties wordt geopend.Vacuümonderbrekers leveren betrouwbare boogonderbrekingsmogelijkheden en staan bekend om hun hoge diëlektrische sterkte en uitstekende elektrische prestaties.

De ZW8-12 schakelaar wordt beschouwd als een van de meest gebruikte, volwassen en stabiele producten in het energiesysteem.uitgebreide inzet op het veldHet is strikt getest en voldoet aan de vereiste industriële normen voor prestaties en veiligheid.

GW9-10 buitenste overhead ontkoppelingsschakelaars worden doorgaans gebruikt in hoogspanningstransmissie- en distributiesystemen om delen van het netwerk te isoleren voor onderhoud of reparatiewerkzaamheden.Ze worden ook gebruikt als veiligheidsinrichting om werknemers te beschermen tegen elektrische gevaren, zoals toevallig contact met actieve onderdelen van het systeem.

Ze zijn ontworpen om met hoge spanningen en stromen om te gaan en worden vaak geïnstalleerd in buitenruimtes, waar ze worden blootgesteld aan moeilijke omgevingsomstandigheden, zoals extreme temperaturen, wind,Daarom zijn ze gebouwd om deze omstandigheden te weerstaan en zijn ze vaak gemaakt van duurzame materialen zoals staal of aluminium.

Buitenoverhoofde ontkoppelingsschakelaars zijn er in verschillende soorten en configuraties, afhankelijk van de specifieke toepassing en vereisten.andere zijn geschikt voor buitengebruikSommige zijn ontworpen om handmatig te bedienen, terwijl andere geautomatiseerd zijn en op afstand kunnen worden bediend.

Naast hun primaire functie van isolatiecircuits hebben bovengrondse uitschakelknoppen ook andere belangrijke kenmerken.zoals een visuele indicatie van hun status (geopend of gesloten), en ervoor te zorgen dat het circuit niet wordt aangedreven wanneer de isolator open is.

Dubbel effect van het gebruik wanneer GW9-10 serie isolatie schakelaar kan worden gebruikt met de vacuüm schakel!!

Toepassing:

1Verdeling van stroom: Buiten vacuümcircuitsluiters worden veel gebruikt in stroomdistributiesystemen om distributie-transformatoren, voeders en andere apparatuur te schakelen en te beschermen.Ze worden gewoonlijk op buitenste palen geïnstalleerd, onderstations en schakelapparatuur.

2Vernieuwbare energie op utility-schaal: Buiten vacuümsluiters worden gebruikt in utility-schaal hernieuwbare energie projecten, zoals wind- en zonneparken, om omvormers en andere apparatuur te schakelen en te beschermen.

3Spoorwegsystemen: Buiten vacuümcircuitsluiters worden gebruikt in spoorwegsystemen, zoals signaalsystemen en spoorweginfrastructuur, om elektrische apparatuur te schakelen en te beschermen.

4Mijnbouw: vacuümcircuitsluiters worden in mijnbouwbedrijven gebruikt om elektrische apparatuur te schakelen en te beschermen in harde omgevingen.

5.Olie- en gasindustrie: vacuümcircuitsluiters worden in de olie- en gasindustrie gebruikt om elektrische apparatuur, zoals pompen, compressoren en leidingen, aan te schakelen en te beschermen.

Structuur:

1.Vacuümonderbreker: De vacuümonderbreker is het hart van de schakelaar. Het bestaat uit een vast contact en een beweeglijk contact dat in een vacuümkamer is verzegeld.,De rol van de vacuümonderbreker is om de boog te doven en een betrouwbare onderbreking van de stroom te bieden.

2Bewerkingsmechanisme: De schakelaar is uitgerust met een werkmechanisme dat verantwoordelijk is voor het openen en sluiten van de contacten.hydraulisch mechanismeHet werkingsmechanisme zorgt voor een soepele en betrouwbare werking van de schakelaar.

3Isolatiebehuising: De schakelaar is ondergebracht in een isolatiebehuising, die bescherming biedt tegen externe factoren zoals vocht, stof en verontreinigende stoffen.De behuizing is meestal gemaakt van hoogwaardige isolatiematerialen om de vereiste dielectrische sterkte en isolatie eigenschappen te behouden.

4Beheers- en beveiligingssysteem: De schakelaar ZW8-12 is voorzien van een beheers- en beveiligingssysteem voor het controleren en regelen van de werking.en besturingsapparaten om abnormale omstandigheden te detecteren, signaalinvoer verstrekken en het openen of sluiten van de schakelaar initiëren.

5.Aansluitpunten: De schakelaar heeft aansluitpunten voor de inkomende en uitgaande elektrische aansluitingen.met een vermogen van meer dan 50 W,.

6Hulp- en besturingsonderdelen: bijkomende hulp- en besturingsonderdelen kunnen in de schakelaar aanwezig zijn om de functionaliteit ervan te verbeteren.spanningstransformatoren, stroomtransformatoren en andere toebehoren die nodig zijn voor het monitoren, meten en regelen van de elektrische parameters.

Voordeel:

1.CT23 Veer-energie-opslag-operatiemechanisme: De ZW8-12 schakelaar is uitgerust met het veer-energie-opslag-operatiemechanisme van het type CT23.Dit mechanisme maakt gebruik van opgeslagen mechanische energie in veren om het openen en sluiten van de schakelaars te vergemakkelijkenHet biedt flexibiliteit in het gebruik, waardoor het motorisch of handmatig kan worden bediend, afhankelijk van de specifieke vereisten van de toepassing.

2.ZW8-12G Combined Breaker: Het ZW8-12G-model is een gecombineerde breaker die bestaat uit de ZW8-12 circuit breaker en een isolator.de mogelijkheid bieden om specifieke delen van een elektriciteitsdistributienet te isoleren voor onderhoudsdoeleinden of voor het opsporen van storingen.

3.Driefasig geassembleerd in een tankstructuur: De ZW8-12 schakelaar beschikt over een driefasig geassembleerd in een tankstructuur.Dit betekent dat de componenten van de breaker voor elke fase zijn ingesloten in een gemeenschappelijke tankDe tank biedt mechanische bescherming en verbetert de algemene robuustheid van de schakelaar.

4Vacuümboogverdoofkamer en isolatiemateriaal: In de metalen tank bevat de schakelaar ZW8-12 een driefasige vacuümboogverdoofkamer.Deze kamer doven elektrische bogen die zich voordoen tijdens een circuitonderbreking efficiënt uitBovendien maakt de schakelaar gebruik van isolatiematerialen, zoals SMC (Sheet Molding Compound), om isolatie tussen fasen en van fase tot fase te garanderen.verbetering van de totale isolatievermogen.

5Betrouwbare prestaties en hoge isolatievermogen: de ZW8-12 schakelaar staat bekend om zijn betrouwbare prestaties en hoge isolatievermogen.Het is ontworpen en getest om te voldoen aan strenge prestatienormenDe hoge isolatievermogen vergroot het vermogen van de schakelaar om elektrische spanningen te weerstaan en te isoleren,bijdragen aan de veiligheid en betrouwbaarheid van het elektriciteitssysteem.

Voorwaarde:

Omgevingstemperatuur:-15°C~+40°C
Winddruk: ≤ 700 Pa (equivalent aan windsnelheid 34 m/s)
Hoogte: ≤ 1000 m
Seismische intensiteit: ≤ 8
* De lucht moet in de derde graad worden geconcentreerd.

Technische parameter:

ZW8-12


GW9-10
