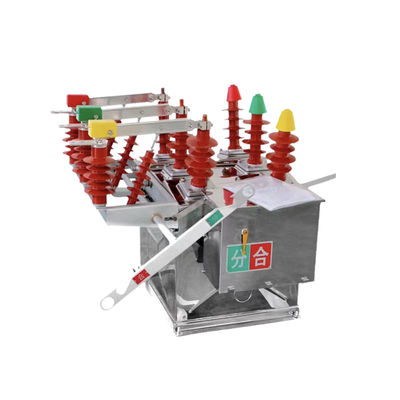

ZW8-12 Series Buiten 630A 12kV Vacuum Circuit Breaker Roestvrij staal Intelligente Automatische Vacuum Load Switch
Productbeschrijving:
De ZW8-12 buiten vacuümcircuitsluiter is geschikt voor driefasige wisselstroom buiten hogespanningsschakelaars met een nominale spanning van 12 kV en een nominale frequentie van 50 Hz.Het wordt hoofdzakelijk gebruikt in distributiesystemen van stedelijke en landelijke elektriciteitsnetten van 10 kV voor het inschakelen of uitschakelen van belastingstromen en kortsluitingsfoutstromenHet is een van de meest gebruikte, volwassen en stabiele producten in het energiesysteem.
Toepassing:
1Verdeling van stroom: Buiten vacuümcircuitsluiters worden veel gebruikt in stroomdistributiesystemen om distributie-transformatoren, voeders en andere apparatuur te schakelen en te beschermen.Ze worden gewoonlijk op buitenste palen geïnstalleerd, onderstations en schakelapparatuur.
2Vernieuwbare energie op utility-schaal: Buiten vacuümsluiters worden gebruikt in utility-schaal hernieuwbare energie projecten, zoals wind- en zonneparken, om omvormers en andere apparatuur te schakelen en te beschermen.
3Spoorwegsystemen: Buiten vacuümcircuitsluiters worden gebruikt in spoorwegsystemen, zoals signaalsystemen en spoorweginfrastructuur, om elektrische apparatuur te schakelen en te beschermen.
4Mijnbouw: vacuümcircuitsluiters worden in mijnbouwbedrijven gebruikt om elektrische apparatuur te schakelen en te beschermen in harde omgevingen.
5.Olie- en gasindustrie: vacuümcircuitsluiters worden in de olie- en gasindustrie gebruikt om elektrische apparatuur, zoals pompen, compressoren en leidingen, aan te schakelen en te beschermen.
Gebeurtenis:
1.Het is bestand tegen verontreiniging, met een interne isolatie bestaande uit lucht- en epoxyharscompositisolatie.
2.Uitgerust met een energie-opslag mechanisme met veer.
3.Kan worden uitgerust met een enkelzijdige (linkszijdige) of dubbelzijdige ontkoppelingsschakelaar en een externe potentiële transformator (PT)
Voorwaarde:
Omgevingstemperatuur:-40°C~+70°C (gemiddelde dagelijkse temperatuur niet hoger dan +40°C)
Hoogte: > 1000 m (maximaal 3000 m)
Omgevingsvochtigheid:gemiddelde dagelijkse relatieve vochtigheid niet meer dan 95%, gemiddelde maandelijkse relatieve vochtigheid
Verontreinigingsniveau:Niveau IV
Maximale windsnelheid: 700 Pa (gelijk aan windsnelheid 35 m/s)
Aardbevingsintensiteit: niveau 8
Technische parameter:
| Serie nummer. |
Parameter |
Eenheid |
Gegevens |
| 1 |
Nominale spanning |
kV |
12 |
| 2 |
Nominale isolatie |
1min Industriële frequentie bestandspanning |
Droogproef |
42 |
| Wettest |
34 |
| Blikstroming weerstaan spanning (piek) |
75 |
| 3 |
Nominale stroom |
Een |
630 |
| 4 |
Nominale kortsluitingsbreukstroom |
kA |
20 |
| 5 |
Nominale onderbrekingstijden bij kortsluiting |
tijd |
30 |
| 6 |
Nominale schakelstroom bij kortsluiting (piek) |
kA |
50 |
| 7 |
Nominale piek tegen stroom |
50 |
| 8 |
Nominale korte tijdstandstand tegen stroom |
20 |
| 9 |
Nominale duur van de kortsluiting |
S |
4 |
| 10 |
Breuktijd
(Separate excitatie ontkoppeling) |
Max. werkspanning |
ms |
15-50 |
| Nominale bedrijfsspanning |
30-60 |
| Min. werkspanning |
| 11 |
Uur van sluiting |
25 tot 50 |
| 12 |
Volledige ontkoppelingstijd |
≤ 100 |
| 13 |
Boogbrandtijd |
≤ 20 |
| 14 |
Mechanische duur |
tijd |
10000 |
| 15 |
Sluitingsfunctie |
J |
70 |
| 16 |
Nominaal invoervermogen van de energieopslagmotor |
W |
< 250 |
| 17 |
Nominale bedrijfsspanning/nominale hulpcircuitspanning |
V |
DC220 |
| AC220 |
| 18 |
Energieopslagtijd bij nominale spanning |
S |
< 10 |
| 19 |
Overstromingsontkoppeling |
Nominale stroom |
Een |
5 |
| Precisiteit van de ontkoppelingsstroom |
% |
± 10 |
