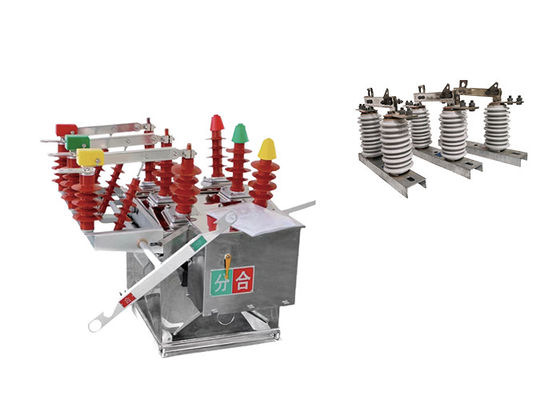

Industriële vacuümcircuitsluiter met hand/automatische bediening en met buitenste keramische haakstok van de GW9-serie

Industriële vacuümcircuitsluiter met hand/automatische bediening en met buitenste keramische haakstok van de GW9-serie

Productbeschrijving:

De ZW8-12 buitenste hoogspannings AC-vacuümcircuitbreaker is speciaal ontworpen voor gebruik in driefasige buitenste hoogspannings AC-schakelaars.Het is geschikt voor elektriciteitsdistributiesystemen in stedelijke en landelijke gebieden met een nominale spanning van 12 kV en een nominale frequentie van 50 Hz.
De primaire functie van de schakelaar ZW8-12 is het inschakelen of uitschakelen van belastingstromen en kortsluitingsfoutstromen in de distributiesystemen.Het zorgt voor een veilige en betrouwbare werking van het elektriciteitsnet door de storing van storingstromen te onderbreken en elektrische apparatuur te beschermen..
Het wordt omschreven als een van de meest gebruikte producten in het energiesysteem.en rijpheid in verschillende toepassingen voor de distributie van elektriciteit.
De schakelaar ZW8-12 staat bekend om zijn stabiele werking en is ontworpen om een consistente prestatie te bieden en bestand te zijn tegen de omgevingsomstandigheden van buiteninstallaties.het verzekeren van betrouwbare schakeloperaties, zelfs in moeilijke buitenomgevingen.

De GW9-10 keramische haakstok is een soort elektrische schakelaar die wordt gebruikt om een gedeelte van een luchtstroomleiding te isoleren voor onderhoud of reparatie.Het wordt meestal gebruikt in hoogspanningselektrische systemen, zoals die welke door elektriciteitsbedrijven worden gebruikt om elektriciteit over lange afstanden te verzenden.

De schakelaar is gemonteerd op een bovenbouw, zoals een zendtoren of paal, en is ontworpen om bestand te zijn tegen de harde omgevingsomstandigheden die in buiten elektrische systemen voorkomen.Het heeft een verticale, of op-en-af-beweging om de schakelaarcontacten, die gewoonlijk van koper of andere geleidende materialen zijn gemaakt, aan of uit te schakelen.

De haakstok is ontworpen om een zichtbare breuk in de transmissielijn te veroorzaken, zodat onderhoudspersoneel veilig op de lijn kan werken zonder risico op elektrische schokken of schade aan apparatuur.Het wordt vaak gebruikt in combinatie met andere veiligheidsvoorzieningen, zoals aardingsschakelaars en stroomstoppers, om het elektrische systeem en de mensen die eraan werken te beschermen.

Dubbel effect van het gebruik wanneer GW9-10 serie isolatie schakelaar kan worden gebruikt met de vacuüm schakel!!

Voordeel:

1.Het is uitgerust met een spring-energie-opslag bedieningsmechanisme van het type CT23.

2.ZW8-12G bestaat uit een ZW8-12 breaker en isolator, de zogenaamde gecombineerde breaker, die als sectionalizer kan worden gebruikt.

3De structuur van de breaker bestaat uit driefasen die in een tank zijn gemonteerd, een driefasen vacuümboogverdoofkamer die in een metalen tank is omsloten, isolatiemateriaal tussen de fasen en een isolatiemateriaal voor elke fase van SMC.

4. betrouwbare prestaties en hoge isolatievermogen.


Voorwaarde:

1Omgevingstemperatuur: de schakelaar is ontworpen om te werken in een temperatuurbereik van -15°C tot +40°C.Dit betekent dat het effectief kan functioneren in omgevingen met temperaturen tot -15°C en tot +40°C..

2Winddruk: De schakelaar kan winddrukken van tot 700 Pa weerstaan, wat overeenkomt met een windsnelheid van 34 m/s.Dit zorgt ervoor dat de schakelaar stabiel blijft en niet wordt beïnvloed door sterke winden.

3Hoogte: De schakelaar is geschikt voor installatie op een hoogte van tot 1000 m boven zeeniveau en is ontworpen om op deze hoogte betrouwbaar te werken.

4.Seismische intensiteit: de schakelaar is ontworpen om seismische activiteiten te weerstaan met een intensiteitsniveau tot 8 op de seismische intensiteitsschaal.Dit zorgt ervoor dat het operationeel blijft en niet wordt beïnvloed door seismische trillingen tot dit niveau.

Toepassing

1Distributiesystemen: De ZW8-12 schakelaar speelt een cruciale rol bij het regelen en beschermen van distributiesystemen in stedelijke en landelijke elektriciteitsnetten van 10 kV.Het is verantwoordelijk voor het inschakelen of uitschakelen van belastingstromen, waardoor een betrouwbare distributie van elektriciteit aan de consumenten wordt gewaarborgd.

2.Krachtcentrales: De schakelaar wordt vaak gebruikt in elektriciteitscentrales waar hoogspanningsleidingen aan distributienetwerken zijn aangesloten.Het helpt bij het isoleren en beschermen van apparatuur., waardoor een veilige en efficiënte werking van het substation mogelijk is.

3.Industriële energiesystemen: industrieën met hoge energiebehoeften, zoals productie-installaties, mijnbouwbedrijven en grootschalige infrastructuurprojecten,gebruik maken vaak van de ZW8-12 schakelaar om hun hoogspanningsstelsels te besturen en te beschermenHet helpt bij het beheer van belastingstromen en het beschermen van de apparatuur tegen kortsluitingsfoutstromen.

4Vernieuwbare energiesystemen: met de toenemende invoering van hernieuwbare energiebronnen zoals wind- en zonne-energie, is de vraag naar duurzame energie in de EU steeds groter.de ZW8-12 schakelaar wordt toegepast in hogespanningsschakelingssystemen die verband houden met de opwekking van hernieuwbare energieHet helpt bij de efficiënte integratie van hernieuwbare energie in het elektriciteitsnet en zorgt voor de veilige werking van de elektriciteitsproductiefaciliteiten.

5.Olie- en gasindustrie: vacuümcircuitsluiters worden in de olie- en gasindustrie gebruikt om elektrische apparatuur, zoals pompen, compressoren en leidingen, aan te schakelen en te beschermen.

Structuur:

1De bovenkant van de behuizing wordt verwerkt met behulp van de eenmalige rekvormingstechnologie van de mal, waardoor een IP4X-beschermingsniveau, een hoge mechanische sterkte, een mooi uiterlijk,en een gemakkelijke installatieHet is niet gemakkelijk te roesten en is corrosiebestendig.

2.De ontkoppelingsschakelaar (optioneel) is afgestemd op de ZW8-schakelaar, met een duidelijk ontkoppelingspunt tijdens het onderhoud van de distributielijn,een mechanische vergrendeling tussen de ontkoppelingsschakelaar en de schakelaar om storingen te voorkomen.

Technische parameter:

ZW8-12


GW9-10
