15kV elektrische vacuümcircuitbreaker met slimme controller Gemakkelijk te installeren

15kV elektrische vacuümcircuitbreaker met slimme controller Gemakkelijk te installeren

Productbeschrijving:

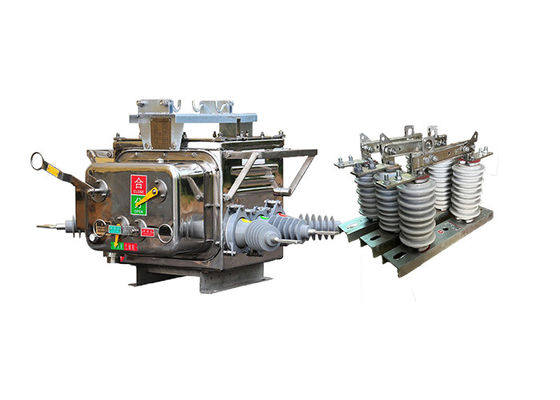

ZW20-12(F) vacuümcircuitsluiter is geschikt voor driefasige AC 50Hz, 10kV distributielijnen.

Het is samengesteld uit een ZW20-12 outdoor high voltage AC true air breaker body, een grensbeheersapparaat, een PDA handheld computer, enz.Het is elektrisch verbonden door luchtvaart stekker en buiten afgesloten besturingskabel.

Het gebruiksmodel heeft de functies foutdetectie, beschermingscontrole en communicatie.en kan automatisch de scheiding van foutzones en de normale stroomvoorziening van gezonde zones voltooien binnen een zeer korte tijd na het optreden van de fout, en het realiseren van multifunctionele monitoring.Distributiesysteem Geografisch informatiesysteem Onderhoudsstatus On-line weergave van computerondersteunde distributie automatisering geavanceerd stadium.

De GW9-10 hoogspanningshaken worden doorgaans gebruikt in hoogspanningstransmissie- en distributiesystemen om delen van het netwerk te isoleren voor onderhouds- of reparatiewerkzaamheden.Ze worden ook gebruikt als veiligheidsinrichting om werknemers te beschermen tegen elektrische gevaren, zoals toevallig contact met actieve onderdelen van het systeem.

Ze zijn ontworpen om met hoge spanningen en stromen om te gaan en worden vaak geïnstalleerd in buitenruimtes, waar ze worden blootgesteld aan moeilijke omgevingsomstandigheden, zoals extreme temperaturen, wind,Daarom zijn ze gebouwd om deze omstandigheden te weerstaan en zijn ze vaak gemaakt van duurzame materialen zoals staal of aluminium.

Hoogspannings ehooksticks zijn er in verschillende soorten en configuraties, afhankelijk van de specifieke toepassing en vereisten.andere zijn geschikt voor buitengebruikSommige zijn ontworpen om handmatig te bedienen, terwijl andere geautomatiseerd zijn en op afstand kunnen worden bediend.

Naast hun primaire functie van het isoleren van circuits hebben haakstokjes ook andere belangrijke kenmerken, zoals het visuele weergeven van hun status (open of gesloten),en ervoor te zorgen dat het circuit niet wordt aangedreven wanneer de isolator open is.

Dubbele werking van het gebruik wanneer de isolatie-schakelaar van de GW9-10-serie kan worden gebruikt met de vacuümsluiters.



Kenmerken van de regelaar:

Intelligente terminalcontroller met bescherming, automatische besturing, controle / query, communicatie, softwarebeheer en andere functies.

1 Volledig functioneel

· Perfecte lijnbescherming, afstandsbediening, alarm, afstandsbewaking en andere functies.

2 Goedkoop en praktisch

· GSM-netwerk zonder enige investering in communicatie-hardware, een SIM-kaart kopen om de SMS-dienst te openen;

het gebruik van aangewezen mobiele telefoons, informatieversleuteling, wachtwoordverificatie en andere beveiligingsmiddelen;

· GSM-module kan het mobiele telefoonnummer specificeren, accepteert alleen gebonden mobiele telefoons;

· Versleutelen van sms'jes voor afstandsbediening en andere besturingspunten. · Versleutelen van sms'jes die het leven beheersen, zoals afstandsbediening.

· Vooraf instellen - bevestigen - uitvoeren - terug naar school afstandsbediening, om de veiligheid van de systeembediening te waarborgen, om storingen te voorkomen.

4 Gemakkelijk te bouwen systeem

· Er is geen noodzaak om communicatielijnen op te zetten en de communicatielijnen op te lossen.

• Installeer eenvoudig de SMS-intelligente bewakingsterminal correct, voeg de SIM-kaart in, stel het aangewezen mobiele nummer in en het systeem begint te werken.

5 Mobiele bewaking op elk moment en overal

· Op elke locatie waar een signaal is, kan het in realtime worden gecontroleerd en bekeken, zonder dat speciaal personeel daarvoor nodig is.


Gebeurtenis:

1 Sterk antifouling vermogen, hoge weerstand tegen hoge en lage temperatuur, geen gevaar van verbranding en explosie.

2 volledig afgesloten structuur, de doos gevuld met SF6-gas, goed afgesloten, geschikt voor hoge temperaturen en vochtige gebieden.

3 ingebouwde CT, uitgangsstroom voor het intelligente besturingsapparaat voor informatieanalyse, en de verhouding kan worden aangepast, de aansluitterminal is verbonden met de overeenkomstige terminal.

Het werkingsmechanisme is nieuw, eenvoudig, klein, licht, veilig en betrouwbaar.

5 De schelp geeft opvallend de "energieopslag", de "punten" en de "gecombineerde" toestanden aan.

Toepassing:

1De ZW20-schakelaar wordt vaak gebruikt in energieverdelingsstations, zowel binnen als buiten.en storingsbescherming in distributienetwerken.

2.Industriële installaties: de ZW20-schakelaar is in industriële installaties waar een middelspanningsverdeling nodig is, toegepast voor het bedienen en beschermen van elektrische apparatuur,zoals motoren, transformatoren en generatoren.

3Commerciële gebouwen: De schakelaar wordt gebruikt in commerciële gebouwen, waaronder winkelcentra, kantoorcomplexen en ziekenhuizen, voor betrouwbare en veilige elektriciteitsdistributie.Het zorgt voor een efficiënte schakeling van de belasting en beschermt kritieke elektrische belastingen.

4.Systemen voor hernieuwbare energie: de ZW20-schakelaar is geschikt voor hernieuwbare energiesystemen, zoals zonne-energiecentrales en windparken.Het vergemakkelijkt het schakelen en beschermen van middenspanningscircuits in deze systemen.

5.Elektrificatie van spoorwegen: De schakelaar wordt gebruikt bij spoorwegelektrificatieprojecten om de stroomvoorziening van spoorwegnetwerken te regelen en te beschermen.Het zorgt voor een betrouwbare en veilige stroomverdeling voor de treinoperaties.

6.Mining Operations: De ZW20-schakelaar wordt gebruikt in mijnbouwoperaties om elektrische apparatuur en elektriciteitsdistributienetwerken in ondergrondse en oppervlakte-mijnen te bedienen en te beschermen.

7.Datacenters: De schakelaar wordt in datacenters gebruikt om een betrouwbare stroomverdeling en bescherming van kritieke IT-infrastructuur te garanderen.Het maakt een efficiënte ladingswisseling mogelijk en beschermt tegen elektrische storingen.

8.Olie- en gasindustrie: de ZW20-schakelaar wordt toegepast in de olie- en gasindustrie voor het besturen en beschermen van elektrische apparatuur in raffinaderijen, pijpleidingen en offshoreplatforms.

9Infrastructuurprojecten: De schakelaar wordt gebruikt in verschillende infrastructuurprojecten, zoals luchthavens, zeehavens en stadions, voor betrouwbare elektriciteitsdistributie en -bescherming.

10.Water- en afvalwaterzuiveringsinstallaties: De ZW20-schakelaar wordt gebruikt in water- en afvalwaterzuiveringsinstallaties om elektrische apparatuur in pompstations, zuiveringsinstallaties,en distributienetwerken.




Voorwaarde:

1.De automatische vacuümcircuitsluiter ZW20-12(F) is ontworpen om betrouwbaar te werken binnen een breed bereik van omgevingsluchttemperatuur, van -40 °C tot +70 °C.Deze temperatuurtolerantie zorgt ervoor dat de schakelaar in verschillende weersomstandigheden effectief kan functioneren.

2.De schakelaar is geschikt voor installatie op een hoogte van niet meer dan 3000 meter boven de zeespiegel.

3.De ZW20-12(F) schakelaar is gebouwd om luchtverontreiniging door stof, rook, corrosieve gassen, stoom of zoutspray te weerstaan.Het is ontworpen om te voldoen aan de normen voor verontreinigingsniveau van klasse IV., zodat de schakelaar ook in moeilijke en corrosieve omgevingen veerkrachtig en functioneel blijft.

4.Met een maximale windsnelheid van 34 m/s (equivalent aan 700 Pa op het cilinderoppervlak) kan de schakelaar sterke winden weerstaan zonder afbreuk te doen aan zijn prestaties of stabiliteit.Deze windsnelheidsweerstand zorgt voor een betrouwbare werking van de schakelaar bij extreme weersomstandigheden.

5De schakelaar is ontworpen om de invloed van externe trillingen of grondbewegingen op zijn prestaties te minimaliseren.De constructie en de interne mechanismen zijn ontworpen om trillingen te absorberen en te dempen, zodat de schakelaar niet wordt beïnvloed door externe storingen.

6.De schakelaar ZW20-12 ((F) is ontworpen om geïnduceerde elektromagnetische interferentie (EMI) in het secundaire systeem te beperken. De amplitude van de geïnduceerde EMI in het secundaire systeem is niet hoger dan 1,6 kV,ervoor te zorgen dat de schakelaar geen buitensporige elektromagnetische storingen veroorzaakt die de werking van andere aangesloten apparatuur zouden kunnen verstoren.




Technische parameters:

ZW20-12(F)

GW9-10
