Geactiveerde hookstick ondergrondse elektrische sectionalizer met sensoren met nulvolgorde

Geactiveerde hookstick ondergrondse elektrische sectionalizer met sensoren met nulvolgorde

Productbeschrijving:

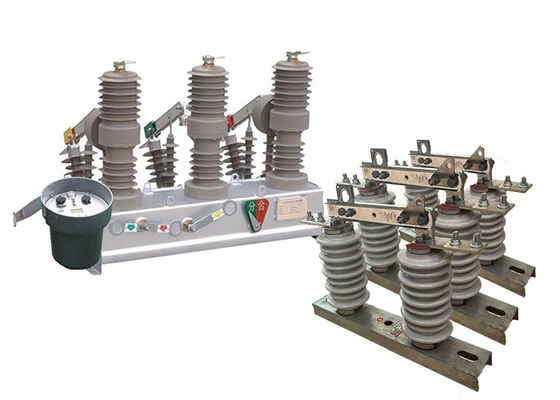

ZW32-12 ((F) automatische reset elektrische sectionair is de nominale spanning van de driefasige AC 50HZ buitendistributieapparatuur, de nominale stroom is 630A ~ 1250A, korte stroom is 20kA.Het gebruikte voornamelijk voor het laden van stroom.,overkorrekte en kortslag die gebruikmaken van afgesloten en dicht open elektriciteitssysteem.

Het is geschikt voor industriële en mijnbouwbedrijven, terwijl het doel is om het systeem te beschermen en te controleren en gemakkelijk te passen aan het platteland en sommige frequente bedrijfsruimte.

GW9-10 bediende haakstok is een elektrische schakelaar die is ontworpen om een deel van een elektrisch netwerk of systeem te isoleren van de rest van het systeem voor onderhouds- of reparatiedoeleinden.Het wordt doorgaans gebruikt in hoogspanningsnetwerken voor elektriciteitsoverdracht en -verdeling.

De schakelaar is ontworpen om te openen en te sluiten onder normale of abnormale omstandigheden, zoals een storing of overstromingen.het gedeelte van het systeem fysiek loskoppelt van de rest van het netwerk, waardoor de stroom naar dat gedeelte wordt belemmerd.

Hoogspanningsschakelaars zijn meestal ontworpen om te werken bij spanningen tussen 600 en 765.000 volt en kunnen handmatig of automatisch worden bediend.Ze worden gewoonlijk in onderstations of op elektriciteitspalen geïnstalleerd, en zij vormen een belangrijk onderdeel van de elektriciteitsnetinfrastructuur.

Inleiding van de controller:

1.Met 485 / 232 communicatie-interface, of via glasvezel, draadloos afstandsbediening; versnelling functie na het opnieuw sluiten;wanneer de schakelaar zwaar is,automatische versnellingsontlading bij blijvende storing;

2.Vanaf afstand/handmatig afsluiten om het uitschakelen te versnellen, en afsluiten opnieuw afsluiten: De gebruiker stuurt stroom na het repareren van de lijn, als hij vergeet de aardingsschakelaar te verwijderen, moet het uitschakelen versnellen.

3.De vertragingstijd van drie hervergrendelingen kan worden ingesteld;

4.De sprong sluitingscircuit is ontworpen tegen storingen en heeft een sprongbeperkende functie;

5.Zero-sequentie stroom kan onderscheid maken tussen in-zone en buiten-zone fouten;

6De afstandsbediening is ontworpen om storingen te voorkomen.

Toepassing:

1Onderstations: Het wordt vaak gebruikt in zowel binnen- als buitenonderstations voor de bescherming en besturing van de middelspanningsverdeling.De vacuümsluiting zorgt voor een betrouwbare onderbreking van de foutstromen, overbelastingsstromen en belastingstromen, waardoor de onderstationsapparatuur wordt beschermd.

2.Industriële en mijnbouwbedrijven: De vacuümcircuitsluiter ZW32-12 wordt gebruikt in distributiesystemen van industriële en mijnbouwbedrijven om motoren, transformatoren,andere elektrische apparatuur van overstromen en kortsluitingenHet helpt de stabiliteit en veiligheid van de stroomvoorziening in deze faciliteiten te handhaven.

3.Landbouwnetwerken: vanwege de frequente werking is de vacuümsluiter geschikt voor toepassing in landelijke elektriciteitsnetwerken.een efficiënte segmentatie van het elektriciteitsnet mogelijk makenBovendien maakt het, wanneer het is uitgerust met een regelaar, automatisering van het distributienet mogelijk, waardoor de betrouwbaarheid en efficiëntie van het plattelandsstroomsysteem worden verbeterd.

4.Bedrijfsgebouwen: De vacuümcircuitsluiter wordt ook in bedrijfsgebouwen gebruikt voor de distributie en bescherming van stroom.het voorkomen van schade aan apparatuur en het minimaliseren van stilstandstijd.

Structuur:

De schakelaar voor de belastingonderbreking bestaat uit een zuil, een basis en een ophanging voor montage, bevestiging en opheffing.

1. De met vacuümonderbreker uitgeruste kolom hoogspanningslastbrekerschakelaar heeft een stabiele en betrouwbare breekprestatie, geen ontstekings- en explosiegevaar, veiligheid, onderhoudsvrij, kleine afmetingen,lichtgewicht en lange levensduur, enz.

Kenmerken.

2De schakelaar is volledig afgesloten, met een goede dichtheid, vochtbestendigheid en ontvochtiging.

3Het sluiten en openen van de schakelaar voor de belastingonderbreking kan handmatig of elektrisch of op afstand worden bediend.

4Het werkingsmechanisme is nieuw, eenvoudig, betrouwbaar, klein, de mechanische levensduur is tot 10.000 keer, de energieopslagmotor is een DC-permanente magneetmotor,het spanningsniveau is -220V-110V-48V-24V dat kan worden gekozen.

Voorwaarde:

1.High Altitude Compatibility: De ZW32-12 automatische reset elektrische sectionlizer is ontworpen om betrouwbaar te werken op hoogtes tot 2000 meter.Het is speciaal ontworpen om de unieke omgevingsomstandigheden van installaties op grote hoogte te weerstaan., waarbij de prestaties en veiligheid in dergelijke omstandigheden worden gewaarborgd.

2Een breed temperatuurbereik: De automatische herstart van de elektrische sectievergrendelaar ZW32-12 is geschikt voor een breed temperatuurbereik van -45 °C tot +40 °C.Het is gebouwd om extreme temperaturen te verwerken en zijn functionaliteit te behouden., die een betrouwbare bescherming en besturing biedt, zelfs bij harde weersomstandigheden.het verder garanderen van de geschiktheid voor dynamische temperatuuromgevingen.

3.Windweerstand: Met een windsnelheidslimiet van maximaal 35 m/s toont de ZW32-12 automatisch resetende elektrische sectionaliezer een uitstekende windweerstand.Het kan bestand zijn tegen sterke winden die vaak voorkomen bij verschillende buiteninstallatiesDeze eigenschap garandeert de stabiliteit en betrouwbaarheid van de werking van de schakelaar, zelfs bij winderige omstandigheden.

4.Veerkracht tegen ruwe omgevingen: De automatische electrical sectionlizer ZW32-12 is ontworpen voor installatie in omgevingen die vrij zijn van ontvlambare, explosieve gevaarlijke chemische stoffen,corrosieve stoffenHet is gebouwd met materialen die resistent zijn tegen corrosie en kunnen bestand zijn tegen moeilijke omstandigheden.de duurzaamheid en prestaties ervan in moeilijke industriële of buitenomgevingen te garanderen.

Technische parameters:

ZW32-12

GW9-10
