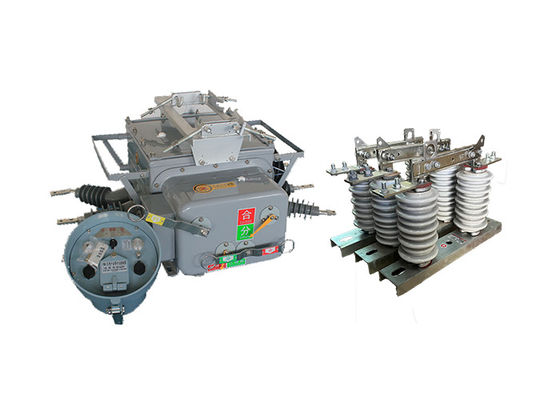

Krachtige Vacuüm Elektrische Sectionlizer AC afstandsbediening automatisch bediend met hoge spanning verticale haak

Krachtige Vacuüm Elektrische Sectionlizer AC afstandsbediening automatisch bediend met hoge spanning verticale haak

Productbeschrijving:

De ZW20-12 ((F) vacuüm elektrische sectionlizer is een nieuw product dat meerdere functies combineert in één intelligent apparaat.schakelaar voor vacuümbelasting, recloser en sectionalizer, die veelzijdigheid en efficiëntie bieden in verschillende toepassingen.

De belangrijkste onderdelen van de Boundary Load Switch zijn een vacuümbreker, een CH-40 regelaar en een externe spanningstransformer.terwijl de CH-40 controller geavanceerde bescherming biedtEen externe spanningstransformer, optioneel voor distributie-automatiseringslijnen,kan worden gebruikt voor bilaterale PT-verbindingen (potentiële transformatoren).

Dit product wordt veel gebruikt in 10kV en 13kV stads- en plattelandsnetten.met een vermogen van niet meer dan 50 WBovendien kan het functioneren als een grensschakelaar (algemeen bekend als een wachthond) in takvoorraden, evenals als een hervergrendelaar en een sectionalizer in overheaddistributienetwerken.

De vacuüm-elektrische sectionlizer biedt mogelijkheden voor afstandsbeheer, waardoor efficiënte monitoring en controle mogelijk is.,het vergemakkelijken van naadloze integratie in distributie-automatiseringssystemen.

Het apparaat maakt gebruik van betrouwbare detectie- en beoordelingsmechanismen, met inbegrip van de mogelijkheid om nulreeksstroom en kortsluitstroom tussen fasen op mA-niveau te detecteren.Dit maakt het mogelijk om automatisch te verwijderen van eenfasige aarding fouten en fase-tot-fase kortsluiting fouten, waardoor de storingsbeheersingsmogelijkheden van het systeem worden verbeterd.

De belangrijkste schakelaar van de vacuümelektrische sectionlizer maakt gebruik van vacuümboogtechnologie, terwijl het isolatiesysteem een SF6 en N2 gemengde gasisolatie bevat.explosiebestendige, en isolatie-technologieën uit Japan, Duitsland en Frankrijk, waardoor een uitstekende algehele afdichtingsprestatie wordt gewaarborgd.die lekken voorkomt en ervoor zorgt dat de prestaties van het apparaat niet worden beïnvloed door de externe omgeving.

Het veerwerkingsmechanisme van de Boundary Load Switch is ontworpen met miniaturisatie en prestatieoptimalisatie in het achterhoofd.resulteert in een hogere betrouwbaarheid van het werk vergeleken met traditionele veermechanismenDeze ontwerpverbetering verbetert de algemene operationele efficiëntie en levensduur van het apparaat.

De GW9-10 verticale haakstok is een elektrische schakelaar die is ontworpen om een deel van een elektrisch netwerk of systeem te isoleren van de rest van het systeem voor onderhouds- of reparatiedoeleinden.Het wordt doorgaans gebruikt in hoogspanningsnetwerken voor elektriciteitsoverdracht en -verdeling.

De schakelaar is ontworpen om te openen en te sluiten onder normale of abnormale omstandigheden, zoals een storing of overstromingen.het gedeelte van het systeem fysiek loskoppelt van de rest van het netwerk, waardoor de stroom van elektriciteit naar dat gedeelte wordt belemmerd.

Hoogspanningsschakelaars zijn meestal ontworpen om te werken bij spanningen tussen 600 en 765.000 volt en kunnen handmatig of automatisch worden bediend.Ze worden gewoonlijk in onderstations of op elektriciteitspalen geïnstalleerd, en zij vormen een belangrijk onderdeel van de elektriciteitsnetinfrastructuur.

Dubbele werking van het gebruik wanneer de isolatie-schakelaar van de GW9-10-serie kan worden gebruikt met de vacuümsluiters.



Kenmerken van de regelaar:

Intelligente terminalcontroller met bescherming, automatische besturing, controle / query, communicatie, softwarebeheer en andere functies.

1 Volledig functioneel

· Perfecte lijnbescherming, afstandsbediening, alarm, afstandsbewaking en andere functies.

2 Goedkoop en praktisch

· GSM-netwerk zonder enige investering in communicatie-hardware, een SIM-kaart kopen om de SMS-dienst te openen;

het gebruik van aangewezen mobiele telefoons, informatieversleuteling, wachtwoordverificatie en andere beveiligingsmiddelen;

· GSM-module kan het mobiele telefoonnummer specificeren, accepteert alleen gebonden mobiele telefoons;

· Versleutelen van sms'jes voor afstandsbediening en andere besturingspunten. · Versleutelen van sms'jes die het leven beheersen, zoals afstandsbediening.

· Vooraf instellen - bevestigen - uitvoeren - terug naar school afstandsbedieningsmodus, om de veiligheid van de systeembediening te waarborgen, om storingen te voorkomen.

4 Gemakkelijk te bouwen systeem

· Er is geen noodzaak om communicatielijnen op te zetten en de communicatielijnen op te lossen.

• Installeer eenvoudig de SMS-intelligente bewakingsterminal correct, voeg de SIM-kaart in, stel het aangewezen mobiele nummer in en het systeem begint te werken.

5 Mobiele bewaking op elk moment en overal

· Op elke locatie waar een signaal is, kan het in realtime worden gecontroleerd en bekeken, zonder dat speciaal personeel daarvoor nodig is.



Gebeurtenis:

1 Sterk antifouling vermogen, hoge weerstand tegen hoge en lage temperatuur, geen gevaar van verbranding en explosie.

2 volledig afgesloten structuur, de doos gevuld met SF6-gas, goed afgesloten, geschikt voor hoge temperaturen en vochtige gebieden.

3 ingebouwde CT, uitgangsstroom voor het intelligente besturingsapparaat voor informatieanalyse en de verhouding kan worden aangepast, de verbindingsterminal is verbonden met de overeenkomstige terminal.

Het werkingsmechanisme is nieuw, eenvoudig, klein, licht, veilig en betrouwbaar.

5 De schelp geeft opvallend de "energieopslag", "punten" en "gecombineerde" toestanden aan.




Structuur:

1.Microcomputer Relay Protection and Monitoring: De ZW20-12 schakelaar beschikt over een microcomputer-gebaseerde relaisbeveiligings- en monitoringsapparaat als controller.Deze geavanceerde technologie maakt een nauwkeurige en intelligente foutdetectie mogelijk, analyse en controle, waardoor de algemene prestaties en betrouwbaarheid van de schakelaar worden verbeterd.

2.Weather and Condensation Resistance: De schakelaar is ontworpen om natuurlijke weersomstandigheden en condensatie te weerstaan.Het bevat robuuste materialen en beschermende maatregelen om een betrouwbare werking te garanderen, zelfs onder moeilijke omgevingsomstandigheden, waardoor de duurzaamheid en levensduur ervan worden verbeterd.

3.Vliegtuigverbindingsverbinding: het gebruiksmodel van de ZW20-12-circuitbreaker is via een vliegtuigverbinding verbonden met de schakelaar.Dit type aansluiting biedt veilige en betrouwbare verbindingen, waardoor het risico van losse of defecte verbindingen tot een minimum wordt beperkt en een stabiele communicatie en besturing tussen de regelaar en de schakelaar wordt gewaarborgd.

4.Hoge betrouwbaarheid van de verbinding en beschermingsniveau: de schakelaar zorgt voor een goede betrouwbaarheid van de verbinding en zorgt voor consistente en veilige elektrische verbindingen binnen het systeem.het biedt een hoog beschermingsniveau, waardoor de interne onderdelen en de elektrische circuits worden beschermd tegen externe factoren zoals stof, vocht en fysieke schade.

5.Analoog-invoerkanalen: de regelaar van de ZW20-12 schakelaar bevat vier analoge invoerkanalen. Deze kanalen controleren verschillende elektrische parameters, waaronder A-fase stroom,C-fase stroom, sequentie stroom en fase spanning BC. Realtime monitoring en vergelijking van deze waarden met vooraf ingestelde drempelwaarden maken een nauwkeurige foutdetectie en passende actie mogelijk.

6Foutdetectie en -behandeling: de regelaar controleert de elektrische parameters continu en vergelijkt deze met vaste waarden om lijnfouten te detecteren.de verwerkingsverantwoordelijke begint met de desbetreffende behandeling, zoals het inschakelen van de schakelaar of het activeren van beschermingsmaatregelen, om een efficiënte en tijdige

Toepassingsgebied

1Ontkoppelingsschakelaar en contactschakelaar: De ZW20-12 ((F) -schakelaar kan worden gebruikt als ontkoppelingsschakelaar of contactschakelaar in de ringnetwerkconfiguratie van stroomdistributiesystemen.Het maakt het mogelijk om circuits te openen en sluiten tijdens onderhoud of storing.

2.Automatisch schakelapparaat: het fungeert als automatisch schakelapparaat, waardoor het implementeren van laadschakeling in de ringnetconfiguratie mogelijk is.Deze eigenschap vergroot de flexibiliteit en efficiëntie van de elektriciteitsdistributie.

3.Boundary Switch: In de vertakkingslijnen van de stroomvoorziening kan de ZW20-12(F) schakelaar fungeren als een boundary switch of "watchdog"." Het helpt bij het bewaken en beschermen van de taklijn tegen storingen en abnormale omstandigheden.

4.Recloser en sectionalizer: De schakelaar kan als recloser en sectionalizer in luchtdistributienetwerken werken.Het herstelt automatisch stroom na tijdelijke storingen en isoleert defecte secties om de impact van storingen te minimaliseren.




Technische parameters:

ZW20-12(F)

GW9-10
