Hoogspanning Vcb-circuitbreaker driefasige AC 50Hz buiten

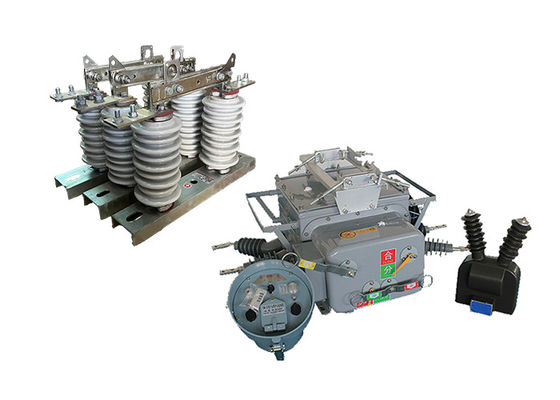

Automatische recloser Elektrische sectionlizer ZW20-12 ((F) Vacuümcircuit breaker met GW9 Outdoor Group Disconnect Switches

Productbeschrijving:

ZW20-12(F) vacuümcircuitsluiter is een driefase AC 50Hz buiten HV-schakelaar wordt voornamelijk gebruikt voor landelijk en stedelijk 10 kV buiten distributienetwerken, als een afzonderlijke en gecombineerde belastingstroom,overbelastingstroom, kortsluiting en dergelijke plaatsen.

De gehele structuur is een driefasig gemeenschappelijk doostype, dat bestaat uit een bedieningsmechanisme, een geleidend circuit, een isolatiesysteem, een afdichtingselement en een schelp.

Het ondersteunt de bijbehorende intelligente externe terminals om aan de toepassingsbehoeften van distributie-automatisering te voldoen.

· ZW20-12 (Z) Buiten Intelligent High Voltage AC True Air Breaker met GSM Short Message Function

· Combinatie met de splitsingsschakelaar ZW20-12 (F)

De GW9-10 outdoor ontkoppelingsschakelaar is een soort draagbaar apparaat dat wordt gebruikt voor het isoleren en aarden van elektrische distributielijnen voor onderhoud, reparatie of nooddoeleinden.Het is een veelzijdig hulpmiddel dat in verschillende toepassingen kan worden gebruikt, met inbegrip van luchtdistributielijnen, onderstations en industriële installaties.

De buitenste ontkoppelingsschakelaar is ontworpen om door één persoon te worden bediend, waardoor het gemakkelijk te gebruiken en te manoeuvreren is.met een vermogen van meer dan 10 W, en een set uitwisselbare bevestigingen, waarmee de gebruiker verschillende taken kan uitvoeren, zoals het openen of sluiten van schakelaars en aardingslijnen.

De buitenste ontkoppelingsschakelaar is ontworpen om een zichtbare onderbreking in het elektrische circuit te veroorzaken, wat de bescherming tegen toevallig contact met aangedreven apparatuur bevordert.Het is ook ontworpen om te bestand te zijn tegen zware omgevingsomstandigheden, zoals sterke winden, regen en sneeuw, waardoor het geschikt is voor gebruik in buitenomgevingen.

Dubbele werking van het gebruik wanneer de isolatie-schakelaar van de GW9-10-serie kan worden gebruikt met de vacuümsluiters.



Kenmerken van de regelaar:

1. Met 485 / 232 communicatie-interface, of via glasvezel, draadloos afstandsbediening; Versnelling functie na het opnieuw sluiten: wanneer de schakelaar zwaar is

2. In geval van permanent storing, automatisch versnellen;

3. Afstandsbediening / handmatig sluiten om de rit te versnellen, en vergrendelen van de recloser: de gebruiker herstelt de lijn na de stroom, als vergeet om de aarding schakelaar te verwijderen

Het trippen moet versneld worden;

4. Drie vertragingstijden voor het terugsluiten kunnen worden ingesteld;

Het trip-closing-circuit is ontworpen om misstanden te voorkomen en heeft de functie van anti-tripping.

5. Zero-sequentie stroom kan in-regio fouten van out-of-regio fouten te onderscheiden.

6De afstandsbediening is ontworpen om storingen te voorkomen.

Gebeurtenis:

1Vacuümonderbrekingstechnologie: De ZW20-12 schakelaar maakt gebruik van vacuümonderbrekers als medium voor het blussen van de boog.Vacuümonderbrekers zijn zeer effectief in het blussen van bogen en bieden uitstekende dielectrische sterkte, die een betrouwbare onderbreking van hoogspanningsstromen garandeert.

2.Uitdoortoepassing: Deze schakelaar is speciaal ontworpen voor installatie in de buitenlucht, waardoor deze geschikt is voor gebruik in onderstations, distributienetwerken en andere buitenelektrische systemen.Het is gebouwd om harde omgevingsomstandigheden te weerstaan., met inbegrip van temperatuurvariaties, luchtvochtigheid en blootstelling aan stof, regen en UV-straling.

3.High Voltage Rating: De ZW20-12 schakelaar is ontworpen voor hoogspanningstoepassingen, met een nominale spanning van 12 kilovolts (kV).Het kan elektrische systemen die op dit spanningsniveau werken aan..

4.Compact ontwerp: De schakelaar heeft een compact ontwerp, waardoor de installatie en integratie in buitenschakelingsapparatuur of substationsystemen gemakkelijker is.De compacte afmetingen vergemakkelijken ook ruimtebesparing en efficiënt gebruik van de beschikbare installatieruimte.

5. betrouwbare werking: de ZW20-12 schakelaar is ontworpen voor betrouwbare werking.en geavanceerde mechanismen om stabiele en efficiënte schakeloperaties te garanderen, waardoor het risico op storingen of storingen tot een minimum wordt beperkt.

6Veiligheidskenmerken: de schakelaar is voorzien van veiligheidskenmerken om de veiligheid van de bediener en het systeem te verbeteren.mechanische en elektrische indicatoren voor statusinformatie, en veiligheidsluiken om toevallig contact met onderdelen te voorkomen.




Plaats:

De relatie tussen de buitenste vacuümcircuitsluiter en de buitenste hoogspanningsdisconnector ligt in hun complementaire functies in het elektrisch systeem:

Circuitonderbreking: De vacuümcircuitonderbreker is verantwoordelijk voor het onderbreken van het elektrische circuit tijdens normale werking of in geval van storing.Het fungeert als het primaire middel om de stroomstroom te verbreken.In tegenstelling hiertoe wordt de ontkoppelingsisolator gebruikt voor het isoleren van het circuit van de stroombron tijdens onderhouds- of reparatiewerkzaamheden.Het biedt een extra laag veiligheid door het circuit fysiek te openen.

Coördinatie: In hoogspanningsnetwerken werken vaak de vacuümsluiter en de ontkoppelingsisolator samen.De schakelaar is verantwoordelijk voor het detecteren van storingen en trippen om de stroom te onderbreken, terwijl de ontkoppelingsisolator wordt gebruikt om het circuit fysiek te isoleren en een zichtbare indicatie van de ontkoppeling te geven.

Veiligheid en onderhoud: De ontkoppelingspaneel speelt een cruciale rol bij het garanderen van de veiligheid van het onderhoudspersoneel.de ontkoppelingsisolator wordt gebruikt om het circuit te openen en een zichtbare luchtkloof te biedenDit zorgt ervoor dat de apparatuur zonder stroom werkt en veilig is om mee te werken.

Inleiding van de buitenschakelaar van de GW9-serie

https://www.maoyt.com/test/hvdisconnectorswitch.com/sale-40073011-outdoor-high-voltage-overhead-disconnect-switch-used-with-electrical-vacuum-circuit-breakers-creamic.html

Toepassingsgebied

1Onderstations: De ZW20-12 schakelaar wordt vaak gebruikt in buitenonderstations als onderdeel van het primaire distributiesysteem.Het wordt gebruikt om elektrische apparatuur zoals transformatoren te beschermen en te bedienen, generatoren en busbars.

2Distributienetwerken: Deze schakelaar is geschikt voor buitendistributienetwerken waar hoogspanningsenergie op meerdere locaties wordt verdeeld.Het helpt een betrouwbare en veilige werking te garanderen door storingstromen te onderbreken en de defecte delen van het netwerk te isoleren.

3.Industriële installaties: De ZW20-12 schakelaar wordt gebruikt in buitenspanningssystemen in industriële installaties zoals fabrieken, productie-installaties en mijnbouw.Het beschermt essentiële elektrische apparatuur en zorgt voor de continuïteit van de stroomvoorziening..

4.Installaties voor hernieuwbare energie: In installaties voor hernieuwbare energie in de openlucht, zoals windparken of zonne-energiecentrales,de schakelaar ZW20-12 wordt gebruikt om de elektrische infrastructuur te beschermen en om de stroom van hernieuwbare bronnen te schakelen.

5Spoorwegen: Deze schakelaar wordt gebruikt in buitenspanningssystemen die verband houden met de elektrificatie van de spoorwegen.met inbegrip van luchtkettingsystemen en trekkingsonderstations.

6.Olie- en gasindustrie: De ZW20-12 schakelaar wordt toegepast in buitenspanningssystemen in de olie- en gasindustrie.Het wordt gebruikt voor de bescherming van elektrische apparatuur en het regelen van de distributie van stroom op offshore-platformen., raffinaderijen en pompstations.

7.Infrastructuurprojecten: De ZW20-12 schakelaar is geschikt voor verschillende buiteninfrastructuurprojecten zoals luchthavens, zeehavens en elektriciteitsleidingen.Het speelt een cruciale rol bij de bescherming van kritieke infrastructuur en het garanderen van een ononderbroken stroomvoorziening.

Voorwaarde:

1Hoogte: 2000 meter.

2Omgevingstemperatuur: buiten -30°C~+55°C

De hoogste gemiddelde jaartemperatuur is 20°C

Maximale dagelijkse gemiddelde temperatuur 30°C

3Relatieve luchtvochtigheid: 95% (25°C)

4.Seismische capaciteit: grondversnelling 0,3 g

Verticale versnelling op de grond 0,15 g

Terwijl hij voor drie sinusgolven handelt

Veiligheidsfactor 1.67

5Seismische intensiteit: 7 graden.

6Maximaal dagelijks temperatuurverschil:25°C

7.Installatieplaats: buiten, 10kv luchtlijn, gebruikersverantwoordelijkheids afbakeningspunt

8.Grondingsmethode:Neutraal punt raakt niet aan, de boogonderdrukkingsspiraal en laagweerstandsgronding


Technische parameters:

ZW20-12(F)

GW9-10
