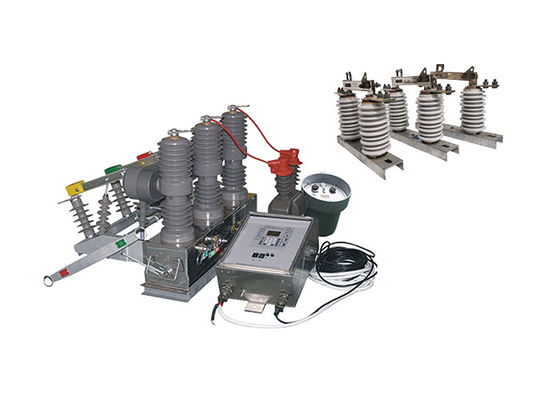

630A 1250A Elektrische sectionalizer 10000 keer met sensoren voor nulvolgorde

Hoogspanningssectionalizer met sensoren met nulvolgorde die aansluiten op een buitenste haak

Productbeschrijving:

De ZW32-12 is speciaal ontworpen voor buitenomgevingen.waardoor het bestand is tegen verschillende harde weersomstandigheden zoals regenDit zorgt voor een betrouwbare werking en levensduur bij installaties in de buitenlucht.

Het is in staat om belastingstromen, overbelastingstromen en kortsluitstromen in elektronische systemen effectief te breken en te sluiten.de veiligheid en de goede werking van het elektriciteitssysteem te waarborgen.

Naast de onderstations vindt de elektrische sectionalizer ZW32-12 een uitgebreide toepassing in industriële en mijnbouwbedrijven.Het biedt betrouwbare bescherming en controle in de distributiesystemen van deze installaties, die motoren, transformatoren en andere elektrische apparatuur beschermen tegen overstromingen en kortsluitingen.Dit draagt bij tot het behoud van een stabiele en veilige stroomvoorziening in industriële en mijnbouwbedrijven.

Het is speciaal ontworpen om frequente operaties in landelijke elektriciteitsnetten te verwerken. Het fungeert als een sectioneel schakelaar, waardoor een efficiënte segmentatie van het elektriciteitsnet mogelijk is.,het maakt de automatisering van distributienetwerken mogelijk, waardoor de betrouwbaarheid en efficiëntie van het plattelandsnet worden verbeterd.

Met de installatie van een controller kan de elektrische sectionalizer ZW32-12 naadloos worden geïntegreerd in de werking van het elektriciteitsnet.en automatisering van het distributienet, het optimaliseren van de systeemprestaties en het vergemakkelijken van een efficiënt energiebeheer.

Inleiding van de controller:

1.Geavanceerde communicatie en afstandsbewaking: De elektrische sectionalizer ZW32-12 is uitgerust met een 485/232 communicatie-interface, waardoor naadloze integratie in bewakingssystemen mogelijk is.Het kan ook worden aangesloten via glasvezel of draadloze communicatie voor afstandsbewakingDit maakt het mogelijk om de status, prestaties en storingsomstandigheden van de schakelaar in realtime te controleren, waardoor proactief onderhoud en efficiënte probleemoplossing mogelijk zijn.

2.Versnelling na hervergrendeling: In geval van een blijvende storing is de elektrische sectionalizer ZW32-12 voorzien van een automatische versnellingsactiviteit.Dit betekent dat als de fout na het opnieuw sluiten blijft bestaan, zal de schakelaar automatisch met verhoogde snelheid afgaan, waardoor een betere bescherming tegen aanhoudende storingen en het minimaliseren van mogelijke schade aan het systeem.

3.Verstelbare tijd voor de vertraging bij het opnieuw sluiten: De elektrische sectionalizer ZW32-12 maakt het mogelijk de vertraging bij het opnieuw sluiten aan te passen.Deze functie biedt flexibiliteit bij de configuratie van de hervergrendelingsoperatie op basis van de specifieke vereisten van het energiesysteemHet maakt aanpassing mogelijk om de reactie van het systeem op verschillende storingsscenario's te optimaliseren en de algemene betrouwbaarheid van het systeem te verbeteren.

4.Anti-misoperatie ontwerp en anti-sprong functie: De ZW32-12 elektrische sectionalizer bevat een anti-misoperatie ontwerp voor de sprong sluiting circuit.Dit ontwerp voorkomt dat de schakelaar per ongeluk of onbedoeld wordt geslotenBovendien is er een anti-sprongfunctie, die ervoor zorgt dat de schakelaar in een stabiele gesloten positie blijft, waardoor het risico op plotselinge trip door externe factoren wordt verminderd.

5Foutdiscriminatie met nul-sequentie stroom:De ZW32-12 elektrische sectionalizer is uitgerust met de mogelijkheid om onderscheid te maken tussen in-zone en out-of-zone fouten met behulp van zero-sequence stroom analyseDit maakt een nauwkeurige foutdisseminatie mogelijk, waardoor een snellere en nauwkeurigere foutisolatie mogelijk is en de impact op het energiesysteem tot een minimum wordt beperkt.

6.Schakelaar voor afstandsbediening ter voorkoming van storingen: De elektrische sectionalizer ZW32-12 bevat een afstandsbediening met een specifiek ontwerp om storingen te voorkomen.Deze functie zorgt ervoor dat op afstand bewerkingen veilig worden uitgevoerd en vermindert het risico op ongelukken of onbedoelde acties.

Structuur:

1.Vacuümonderbreker: De vacuümonderbreker is het kerncomponent van de schakelaar.Het is een verzegelde kamer die contacten bevat en een vacuüm gebruikt om de boog te doven die ontstaat tijdens een stroomonderbrekingDe vacuümonderbreker zorgt voor een betrouwbaar en efficiënt breken en maken van elektrische schakelingen.

2Bewerkingsmechanisme: het werkmechanisme is verantwoordelijk voor het openen en sluiten van de contacten van de schakelaar.en bijbehorende verbanden3.Het bedieningsmechanisme kan handmatig of gemotoriseerd zijn, afhankelijk van het specifieke model van de schakelaar.

4.Bestuurspaneel: Het bedieningspaneel bevat de besturings- en bewakingsapparatuur voor de schakelaar.Het bedieningspaneel maakt handmatige besturing van de schakelaar mogelijk, alsmede het toezicht op de status en de beschermingsfuncties.

5Isolatiesysteem: het isolatiesysteem van de vacuümcircuitsluiter ZW32-12 zorgt voor de elektrische isolatie tussen de actief werkende onderdelen en de geaarde onderdelen.met een gewicht van niet meer dan 50 kg, isolatiebelemmeringen en isolatieondersteuningen, om elektrische bochten te voorkomen en de veilige werking van de schakelaar te waarborgen.

6Behuizing: de schakelaar is ingebouwd in een behuizing die mechanische bescherming en milieueisulatie biedt.metalen of samengestelde materialen, om duurzaamheid en bescherming tegen externe invloeden te garanderen.

7Hulpcontacten: De vacuümcircuitbreaker ZW32-12 kan hulpcontacten bevatten voor hulpbeheers- en signaleringsdoeleinden.,of vergrendelen met andere apparatuur.

Voorwaarde:

1.High Altitude Compatibility: De vacuümcircuitbreaker ZW32-12 is ontworpen om op hoogtes tot 2000 meter betrouwbaar te werken.Het is speciaal ontworpen om de unieke omgevingsomstandigheden van installaties op grote hoogte te weerstaan., waarbij de prestaties en veiligheid in dergelijke omstandigheden worden gewaarborgd.

2.Breed temperatuurbereik: de schakelaar ZW32-12 is geschikt voor een breed temperatuurbereik van -45 °C tot +40 °C.Het is gebouwd om extreme temperaturen te verwerken en zijn functionaliteit te behouden., die een betrouwbare bescherming en controle biedt, zelfs bij harde weersomstandigheden.het verder garanderen van de geschiktheid voor dynamische temperatuuromgevingen.

3.Windweerstand: met een windsnelheidslimiet van maximaal 35 m/s vertoont de ZW32-12 schakelaar een uitstekende windweerstand.Het kan bestand zijn tegen sterke winden die vaak voorkomen bij verschillende buiteninstallatiesDeze eigenschap garandeert de stabiliteit en betrouwbaarheid van de werking van de schakelaar, zelfs bij winderige omstandigheden.

4Veerkracht tegen harde omgevingen: de schakelaar ZW32-12 is ontworpen voor installatie in omgevingen die vrij zijn van brandbare, explosieve gevaarlijke chemische stoffen, corrosieve stoffen,en heftige trillingenHet is gebouwd met corrosiebestendige materialen en kan bestand zijn tegen moeilijke omstandigheden, waardoor de levensduur en prestaties in harde industriële of buitenomgevingen worden gewaarborgd.

Technische parameter:

Het zal het effect verdubbelen met behulp van de schakelaars gebruikt met isolatie ontkoppeling.
