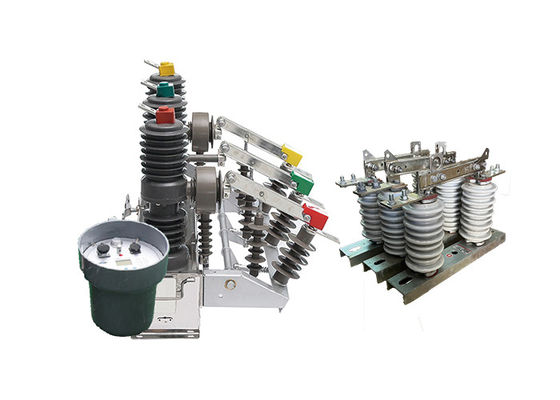

Elektrische sectionalizer 3P met intelligente controller vacuümcircuitbreaker paar met buiten keramische haakstok

Elektrische sectionalizer 3P met intelligente controller vacuümcircuitbreaker paar met buiten keramische haakstok

Productbeschrijving:

De vacuümcircuitbreaker van de serie ZW32 is een buitendistributieapparatuur met een nominale spanning van 12 kV en een driefasige wisselstroom van 50 Hz.Het wordt voornamelijk gebruikt om open en dicht belasting stroom, overbelastingstroom en kortsluitstroom in het elektriciteitssysteem. Het is geschikt voor de bescherming en besturing in het elektriciteitsdistributiesysteem van substations en industriële en mijnbouwbedrijven,de plaatsen waar het plattelandsnet vaak wordt gebruikt. De schakelaar heeft de kenmerken van klein volume, licht gewicht, anti-condensatie, gratis onderhoud, enz. Het kan zich aanpassen aan de harde weersomstandigheden en vuile omgeving.Hoogspanningsvacuümcircuitbreaker van de ZW32-serie is een buitendistributieapparatuur met een nominale spanning van 12 kV en een driefasige wisselstroom van 50 Hz.Het wordt voornamelijk gebruikt voor het openen en sluiten van belastingstroom, overbelastingstroom en kortsluitingstroom in het stroomsysteem.Het is geschikt voor de bescherming en besturing in het elektriciteitsdistributiesysteem van onderstations en industriële en mijnbouwbedrijvenDe schakelaar heeft de kenmerken van klein volume, licht gewicht, anticondensatie, onderhoudsvrij enz.Het kan zich aanpassen aan de harde weersomstandigheden en de vuile omgeving.

De GW9-10-serie is een draagbare, hoogspanningsschakelaar die wordt gebruikt om elektrische schakelingen te isoleren voor onderhoud en reparatie.Het wordt doorgaans gebruikt in systemen voor de transmissie en distributie van elektriciteit met een gemiddelde tot hoge spanning.

De Loadbuster is ontworpen om draagbaar te zijn en gemakkelijk te vervoeren naar de plaats waar hij nodig is.met een vermogen van niet meer dan 50 W.

De schakelaar wordt gebruikt om een gedeelte van het elektriciteitssysteem te isoleren voor onderhouds- of reparatiedoeleinden.het voor de exploitanten gemakkelijker maken om de status van het circuit te kennen.

De Loadbuster Electrical Isolator kan worden gebruikt voor een breed scala aan toepassingen, waaronder het schakelen en isoleren van circuits, evenals voor het aarden en ontstoten van apparatuur.Het is ontworpen met veiligheidskenmerken om de gebruikers te beschermen tegen elektrische gevaren., zoals isolatiematerialen die toevallig contact met onderdelen voorkomen.

De schakelaar is gemakkelijk te gebruiken en vereist minimale training om te werken.

Inleiding van de controller:

1.Geavanceerde communicatie en afstandsbewaking: De vacuümsluiter ZW32-12 is uitgerust met een 485/232 communicatieinterface, waardoor naadloze integratie in bewakingssystemen mogelijk is.Het kan ook worden aangesloten via glasvezel of draadloze communicatie voor afstandsbewakingDit maakt het mogelijk om de status, prestaties en storingsomstandigheden van de schakelaar in realtime te controleren, waardoor proactief onderhoud en efficiënte probleemoplossing worden vergemakkelijkt.

2.Versnellingsfunctie na hervergrendeling: bij een blijvende storing is de ZW32-12-sluitingsschakelaar voorzien van een automatische versnellingsfunctionering.Dit betekent dat als de fout na het opnieuw sluiten blijft bestaan, zal de schakelaar automatisch met verhoogde snelheid afgaan, waardoor de bescherming tegen aanhoudende storingen wordt verbeterd en mogelijke schade aan het systeem wordt geminimaliseerd.

3.Verstelbare vertragingsperiode voor het opnieuw sluiten: de schakelaar ZW32-12 maakt het mogelijk de vertragingsperiode voor het opnieuw sluiten aan te passen.Deze functie biedt flexibiliteit bij de configuratie van de hervergrendelingsoperatie op basis van de specifieke vereisten van het energiesysteemHet maakt aanpassing mogelijk om de reactie van het systeem op verschillende storingsscenario's te optimaliseren en de algemene betrouwbaarheid van het systeem te verbeteren.

4.Anti-misoperatieontwerp en anti-sprongfunctie: De ZW32-12 schakelaar bevat een anti-misoperatieontwerp voor het sprong sluitingskets.Dit ontwerp voorkomt dat de schakelaar per ongeluk of onbedoeld wordt geslotenBovendien is er een anti-sprongfunctie, die ervoor zorgt dat de schakelaar in een stabiele gesloten positie blijft, waardoor het risico op plotselinge trip door externe factoren wordt verminderd.

5.Foutdiscriminatie met nulreeksstroom: De schakelaar ZW32-12 is uitgerust met de mogelijkheid om onderscheid te maken tussen binnen- en buiten-zone fouten met behulp van nulreeksstroomanalyse.Dit maakt een nauwkeurige fout discriminatie mogelijk, waardoor een snellere en nauwkeurigere foutisolatie mogelijk is en de impact op het energiesysteem tot een minimum wordt beperkt.

6.Schakelaar voor afstandsbediening ter voorkoming van storingen: De schakelaar ZW32-12 bevat een schakelaar voor afstandsbediening met een specifiek ontwerp om storingen te voorkomen.Deze functie zorgt ervoor dat op afstand bewerkingen veilig worden uitgevoerd en vermindert het risico op ongelukken of onbedoelde acties.

Technische eigenschap:

1 volledig gesloten driefasige pijlerconstructie met een hoge afdichting
- A.Stabiel en betrouwbaar breken, geen brand- en ontploffingsgevaar; geen onderhoud, klein volume, licht gewicht, lange levensduur.

B.Sterke vocht- en condensatiebestandheid, met name geschikt voor gebruik in koude of vochtige gebieden.

C.Geïmporteerde materialen hebben goede isolatie-eigenschappen, hoge temperatuurbestendigheid, UV-bestendigheid, verouderingsbestendigheid.

2 Hoog efficiënte en betrouwbare miniaturiseerde skip-operatiemechanisme

- A.Het vermogen van de energieopslagmotor is laag, het energieverbruik van de poort is laag, de mechanisme-transmissie gebruikt de direct-action-transmissie-modus, het aantal onderdelen is klein,en de betrouwbaarheid is hoog.

B.Het bedieningsmechanisme wordt in de afdichtbox geplaatst om corrosie effectief te voorkomen en de betrouwbaarheid van het mechanisme te verbeteren.

3 Gemakkelijke en flexibele manipulatie en vrije combinatieprestaties

- A.Handmatig schakelen/elektrisch splitsen en sluiten/afstandsbedienen kan worden gebruikt.

B.Met de intelligente controller om distributie-automatisering te bereiken, of met de coincident controller om een automatisch hervergrendelingsapparaat te vormen, gesegmenteerd apparaat.

C.Voor overstroom- of kortsluitingsbescherming kunnen twee- of driefase-stroomtransformatoren worden geïnstalleerd.

D.Het kan een stroomopvangsignaal leveren voor de intelligente controller en een stroomtransformer installeren voor meting volgens het verzoek van de gebruiker.
E.Het kan worden uitgerust met een isolatie-schakelaar met driefasige koppeling, met een foutbestendige vergrendeling en kan worden aangesloten op isolatoren voor bliksemonders om het onderhoud te vergemakkelijken.

Structuur:

De ladingschakelaar bestaat uit drie delen: pilaar, basis en ophanging voor installatie, bevestiging en opheffing.

1De op de pilaar gemonteerde hoogspanningsschakelaar met een vacuümboogdoofkamer heeft een stabiele en betrouwbare breukprestatie.onderhoudsvrij, klein, lichtgewicht en lange levensduur.

2.De laadschakelaar heeft een volledig afgesloten structuur met een goede afdichtingsprestatie, vocht- en dauwpreventie, geschikt voor gebruik in gebieden met hoge temperaturen en vochtigheid.

3.De belastingschakelaar kan handmatig of elektrisch worden bediend voor het openen en sluiten, en kan ook op afstand worden bestuurd.

4Het werkingsmechanisme is innovatief, eenvoudig, betrouwbaar in werking, compact in omvang en heeft een mechanische levensduur van maximaal 10.000 bewerkingen.en het spanningsniveau kan worden geselecteerd van -220V, 110V, 48V of 24V.

Voorwaarde:

1.hoogte van niet meer dan 2000 m;

2Omgevingstemperatuur: -45 ° C ~ + 40 ° C. Dagelijkse temperatuurverschil: 25 ° C.

3Windsnelheid niet meer dan 35 m / s

4Geen ontvlambare, explosieve gevaarlijke chemische corrosie en gewelddadige trillingen.

Technische parameter:

ZW32-12

GW9-10

Het zal het effect verdubbelen als de schakelaars worden gebruikt met isolatie ontkoppeling.
