Vacuüm elektrische sectionlizer Gemakkelijk te bedienen met slimme controller Driefasige buitenbelasting breukcircuitbreaker

Vacuüm elektrische sectionlizer Gemakkelijk te bedienen met slimme controller Driefasige buitenbelasting breukcircuitbreaker

Productbeschrijving:

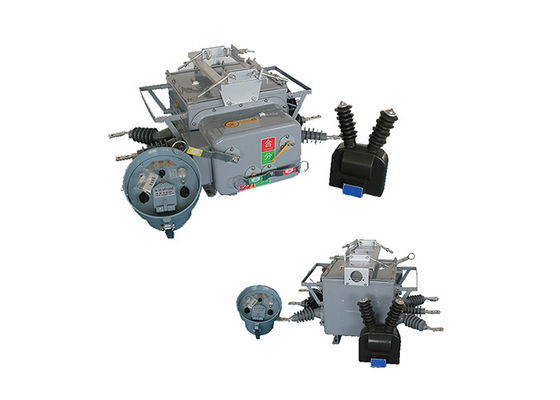

De ZW20-12 ((F) Boundary Load Switch is een nieuw product dat meerdere functies combineert in één intelligent apparaat.vergrendeling, en sectionalizer, die veelzijdigheid en efficiëntie biedt in verschillende toepassingen.

De belangrijkste onderdelen van de Boundary Load Switch zijn een vacuümbreker, een CH-40 regelaar en een externe spanningstransformer.terwijl de CH-40 controller geavanceerde bescherming biedtEen externe spanningstransformer, optioneel voor distributie-automatiseringslijnen,kan worden gebruikt voor bilaterale PT-verbindingen (potentiële transformatoren).

Dit product wordt veel gebruikt in 10kV en 13kV stads- en plattelandsnetten.met een vermogen van niet meer dan 50 WBovendien kan het functioneren als een grensschakelaar (algemeen bekend als een wachthond) in takvoorraden, evenals als een hervergrendelaar en een sectionalizer in overheaddistributienetwerken.

De Boundary Load Switch biedt mogelijkheden voor afstandsbeheer, waardoor efficiënte monitoring en controle mogelijk is.het vergemakkelijken van naadloze integratie in distributie-automatiseringssystemen.

Het apparaat maakt gebruik van betrouwbare detectie- en beoordelingsmechanismen, met inbegrip van de mogelijkheid om nulreeksstroom en kortsluitstroom tussen fasen op mA-niveau te detecteren.Dit maakt het mogelijk om automatisch te verwijderen van eenfasige aarding fouten en fase-tot-fase kortsluiting fouten, waardoor de storingsbeheersingsmogelijkheden van het systeem worden verbeterd.

De hoofdschakelaar van de Boundary Load Switch maakt gebruik van vacuümboogtechnologie, terwijl het isolatiesysteem een SF6 en N2 gemengde gasisolatie bevat.explosiebestendige, en isolatie-technologieën uit Japan, Duitsland en Frankrijk, waardoor een uitstekende algehele afdichtingsprestatie wordt gewaarborgd.die lekken voorkomt en ervoor zorgt dat de prestaties van het apparaat niet worden beïnvloed door de externe omgeving.

Het veerwerkingsmechanisme van de Boundary Load Switch is ontworpen met miniaturisatie en prestatieoptimalisatie in het achterhoofd.resulteert in een hogere betrouwbaarheid van het werk vergeleken met traditionele veermechanismenDeze ontwerpverbetering verbetert de algemene operationele efficiëntie en levensduur van het apparaat.



Kenmerken van de regelaar:

Intelligente terminalcontrollers hebben functies zoals bescherming, automatische besturing, inspectie/onderzoek, communicatie en softwarebeheer.

1.Perfect implementeren van verschillende functies zoals circuit bescherming, afstandsbediening, alarm, en afstandsbewaking.

2.Er is geen noodzaak tot investeringen in communicatie-hardware in GSM-netwerken.

3Gebruik aangewezen mobiele telefoons, informatieversleuteling, wachtwoordverificatie en andere veiligheidsmaatregelen.

4De GSM-module kan een mobiel nummer specificeren en alleen commando's van de gebonden telefoon accepteren.

5Communicatie berichten voor afstandsbediening en andere commando's zijn gecodeerd.

6.Volgt een vooraf ingestelde bevestigings-uitvoerings-verificatiemethode om de beveiliging van de systeembesturing te waarborgen en storingen te voorkomen.

7.Geen noodzaak om communicatielijnen te installeren of debug communicatielijnen.

8Installeer de SMS-intelligente bewakingsterminal correct, voeg de SIM-kaart in, stel het aangewezen mobiele nummer in en het systeem begint te werken.

9.Realtime monitoring en bewaking kan op elke locatie met een signaal worden uitgevoerd, zonder dat er personeel nodig is om te monitoren.




Toepassing:

1De ZW20-schakelaar wordt vaak gebruikt in energieverdelingsstations, zowel binnen als buiten.en storingsbescherming in distributienetwerken.

2Commerciële gebouwen: De schakelaar wordt gebruikt in commerciële gebouwen, waaronder winkelcentra, kantoorcomplexen en ziekenhuizen, voor betrouwbare en veilige elektriciteitsdistributie.Het zorgt voor een efficiënte schakeling van de belasting en beschermt kritieke elektrische belastingen.

3.Systemen voor hernieuwbare energie: De ZW20-schakelaar is geschikt voor hernieuwbare energiesystemen, zoals zonne-energiecentrales en windparken.Het vergemakkelijkt het schakelen en beschermen van middenspanningscircuits in deze systemen.

4.Elektrificatie van spoorwegen: De schakelaar wordt gebruikt bij spoorwegelektrificatieprojecten om de stroomvoorziening van spoorwegnetwerken te regelen en te beschermen.Het zorgt voor een betrouwbare en veilige stroomverdeling voor de treinoperaties.

5.Mining Operations: De ZW20-schakelaar wordt gebruikt in mijnbouwoperaties om elektrische apparatuur en elektriciteitsdistributienetwerken in ondergrondse en oppervlakte-mijnen te bedienen en te beschermen.

6.Olie- en gasindustrie: de ZW20-schakelaar wordt toegepast in de olie- en gasindustrie voor het bedienen en beschermen van elektrische apparatuur in raffinaderijen, pijpleidingen en offshoreplatforms.

7.Water- en afvalwaterzuiveringsinstallaties: De ZW20-schakelaar wordt gebruikt in water- en afvalwaterzuiveringsinstallaties om elektrische apparatuur in pompstations, zuiveringsinstallaties,en distributienetwerken.

Structuur:

Het op microcomputer gebaseerde relaisbeveiligings- en bewakingsapparaat is een technologisch geavanceerd systeem dat fungeert als de centrale regelaar voor het schakelaarsysteem.Door gebruik te maken van geavanceerde microcomputertechnologieHet apparaat speelt een cruciale rol bij het waarborgen van de veiligheid en betrouwbaarheid van het elektrische systeem waarin het is geïntegreerd.
De regelaar is speciaal ontworpen om verschillende omgevingsomstandigheden te weerstaan en is uitgerust met een robuuste weerbestandheid.Deze eigenschap maakt het mogelijk om betrouwbaar te werken in moeilijke weersomstandigheden zoals extreme temperaturenBovendien is de regelaar gebouwd met condensbescherming.het functioneren ervan te waarborgen, zelfs in vochtige of vochtige omgevingen waar vocht een probleem kan zijn.
Om een veilige en betrouwbare verbinding tot stand te brengen, wordt de regelaar met behulp van luchtvaartconnectoren aan de schakelaar gekoppeld.Dit maakt ze een ideale keuze voor kritieke toepassingen zoals relaisbescherming en monitoring.Deze connectoren zorgen voor een goede communicatie en functionaliteit tussen de controller en de schakelaar, waardoor de algemene prestaties en betrouwbaarheid van het systeem worden verbeterd.
De controller is uitstekend in verbindingsbetrouwbaarheid, waardoor het risico op signaalverlies of verstoring tot een minimum wordt beperkt. Dit zorgt voor continue en ononderbroken communicatie tussen de controller en de schakelaar,die van cruciaal belang is voor de goede werking van het relaisbeveiligings- en -bewakingssysteemDoor een hoog beschermingsniveau te handhaven, waarborgt de controller de integriteit en nauwkeurigheid van de relaisbeveiligings- en monitoringsfuncties.het voorkomen van eventuele fouten of afwijkingen die de algemene veiligheid van het elektrisch systeem in gevaar kunnen brengen.

Omgevingsvoorwaarden:

Omgevingsluchttemperatuur: -40°C tot +70°C.

Hoogte: niet meer dan 3000 m boven zeeniveau.

De omringende lucht kan verontreinigd zijn met stof, rook, corrosieve gassen, stoom of zoutnevel.

De windsnelheid mag niet hoger zijn dan 34 m/s (equivalent aan een druk van 700 Pa op het cilindrische oppervlak).

Vibraties of seismische activiteit van externe schakel- en bedieningsapparatuur kunnen worden verwaarloosd.

De amplitude van de elektromagnetische interferentie die in het secundaire systeem wordt veroorzaakt, bedraagt niet meer dan 1,6 kV.




Technische parameters:

Technische parameter van de regelaar:
