Hoogspanningssectionalizer in distributiesysteem ZW32-serie

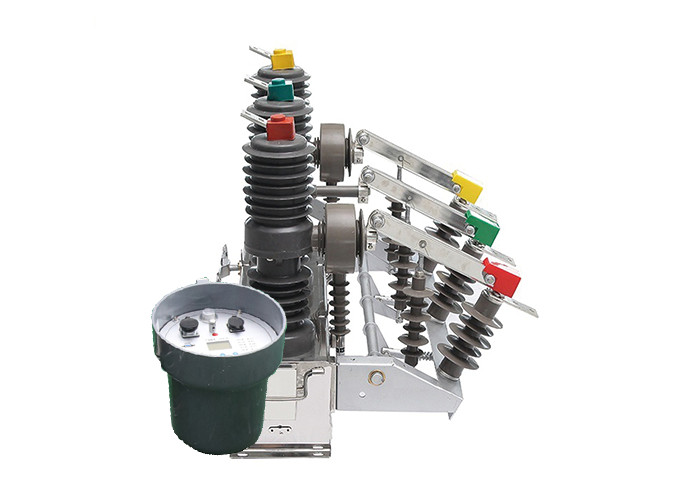

Hoog efficiënte elektrische circuitsectionaliser met intelligente controller ZW32 serie vacuümcircuitbreaker

Productbeschrijving:

Deze buitenste hoogspanningsvacuümcircuitsluiter is de nominale spanning van de driefasige 50HZ buitendistributieapparatuur, de nominale stroom is 630A ~ 1250A, de korte stroom is 20kA.Het gebruikte voornamelijk voor het laden van stroom.,overkorrekte en kortslag die gebruik maken van afgesloten en dicht open elektriciteitssysteem.

Het is geschikt voor industriële en mijnbouwbedrijven, terwijl het doel is om het systeem te beschermen en te controleren en gemakkelijk te passen aan het platteland en sommige frequente bedrijfsruimte.

Inleiding van de controller:

1.Geavanceerde communicatie en afstandsbewaking: De vacuümcircuitsluiter ZW32-12 is uitgerust met een 485/232 communicatie-interface, waardoor naadloze integratie in bewakingssystemen mogelijk is.Het kan ook worden aangesloten via glasvezel of draadloze communicatie voor afstandsbewakingDit maakt het mogelijk om de status, prestaties en storingsomstandigheden van de schakelaar in realtime te controleren, waardoor proactief onderhoud en efficiënte probleemoplossing mogelijk zijn.

2.Versnellingsfunctie na hervergrendeling: In geval van een blijvende storing is de ZW32-12-schakelaar voorzien van een automatische versnellingsfunctionering.Dit betekent dat als de fout na het opnieuw sluiten blijft bestaan, zal de schakelaar automatisch met verhoogde snelheid afgaan, waardoor een betere bescherming tegen aanhoudende storingen en het minimaliseren van mogelijke schade aan het systeem.

3.Verstelbare vertraging van het hervergrendelen: De schakelaar ZW32-12 maakt het mogelijk de vertraging van het hervergrendelen aan te passen.Deze functie biedt flexibiliteit bij de configuratie van de hervergrendelingsoperatie op basis van de specifieke vereisten van het energiesysteemHet maakt aanpassing mogelijk om de reactie van het systeem op verschillende storingsscenario's te optimaliseren en de algemene betrouwbaarheid van het systeem te verbeteren.

4.Anti-misoperatie ontwerp en anti-sprong functie: de ZW32-12 schakelaar bevat een anti-misoperatie ontwerp voor de sprong sluiting circuit.Dit ontwerp voorkomt dat de schakelaar per ongeluk of onbedoeld wordt geslotenBovendien is er een anti-sprongfunctie, die ervoor zorgt dat de schakelaar in een stabiele gesloten positie blijft, waardoor het risico op plotselinge trip door externe factoren wordt verminderd.

5.Foutdiscriminatie met nulreeksstroom: de ZW32-12 schakelaar is uitgerust met de mogelijkheid om tussen in- en buitenzone fouten te onderscheiden met behulp van nulreeksstroomanalyse.Dit maakt een nauwkeurige fout discriminatie mogelijk, waardoor een snellere en nauwkeurigere foutisolatie mogelijk is en de impact op het energiesysteem tot een minimum wordt beperkt.

6.Schakelaar voor afstandsbediening ter voorkoming van storingen: De schakelaar ZW32-12 bevat een schakelaar voor afstandsbediening met een specifiek ontwerp om storingen te voorkomen.Deze functie zorgt ervoor dat op afstand bewerkingen veilig worden uitgevoerd en vermindert het risico op ongelukken of onbedoelde acties.

Gebeurtenis:

1.Nominale spanning en stroom: de schakelaar is ontworpen voor driefasige wisselstroomsystemen met een nominale spanning die geschikt is voor buitendistributieapparatuur.Het werkt met een frequentie van 50Hz en heeft een nominale stroom van 630A tot 1250ADeze hogere nominale stroom maakt het geschikt voor toepassingen met een hoger vermogen.

2.Kortcircuitcapaciteit: de schakelaar heeft een hoge kortcircuitstroom van 20kA. Dit betekent dat hij effectief storingsstromen van maximaal 20.000 Ampere kan onderbreken en verwerken,betrouwbare bescherming tegen kortsluitingen en beperking van mogelijke schade aan het elektrisch systeem.

3Bescherming en regeling van het systeem: het primaire doel van deze schakelaar is de bescherming en regeling van het elektrische systeem.Het is ontworpen om de stroomstroom te onderbreken tijdens overstromingsomstandighedenDoor de stroom af te snijden, helpt het om schade aan de apparatuur te voorkomen en zorgt het voor de veiligheid van het systeem.

4.Uitdoortoepassing: Deze schakelaar is speciaal ontworpen voor gebruik in het buitenleven, waardoor deze geschikt is voor toepassingen in verschillende distributiesystemen in het buitenleven.De robuuste constructie en de beschermende behuizing maken het bestand tegen omgevingsfactoren zoals weersomstandigheden, stof en vocht.

5.Industriële en mijnbouw toepassingen: De schakelaar is geschikt voor industriële en mijnbouwinstallaties waar een betrouwbare en efficiënte stroomverdeling van cruciaal belang is.De hoge stroomcapaciteit en het robuuste ontwerp maken het geschikt voor het verwerken van de energiebehoeften van zware machines en apparatuur die gewoonlijk in industriële en mijnbouwbedrijven voorkomen.

6.Landschappelijke en frequente bedieningsomgevingen: de schakelaar is eenvoudig te installeren en te bedienen, waardoor deze geschikt is voor plattelandsgebieden en plaatsen die frequent moeten worden bediend.Het gebruiksvriendelijke ontwerp en de betrouwbare prestaties zorgen voor een soepele werking en onderhoud, zelfs in moeilijke omgevingen.

Voorwaarde:

1.hoogte van niet meer dan 2000 m;

2Omgevingstemperatuur: -45 ° C ~ + 40 ° C. Dagelijkse temperatuurverschil: 25 ° C.

3Windsnelheid niet meer dan 35 m / s

4Geen ontvlambare, explosieve gevaarlijke chemische corrosie en gewelddadige trillingen.

Technische parameter:
