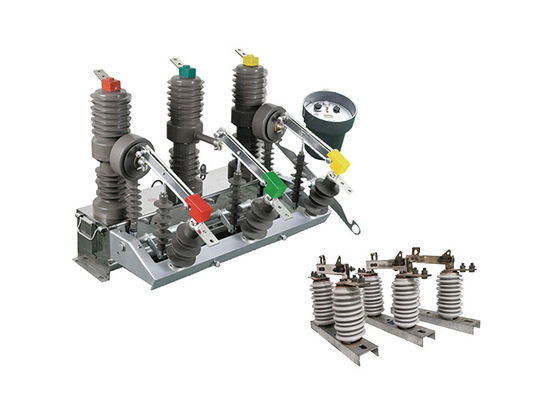

Intelligente afbakening elektrische sectionair met controller matching met hookstick switch ondersteunt communicatie

Intelligente afbakening elektrische sectionair met controller matching met hookstick switch ondersteunt communicatie

Productbeschrijving:

De ZW32-serie intelligente afbakening elektrische sectionlizer is een outdoor distributieapparatuur met een nominale spanning van 12 kV en een driefasige wisselstroom van 50 Hz.Het wordt voornamelijk gebruikt om open en dicht belasting stroom, overbelastingstroom en kortsluitstroom in het elektriciteitssysteem. Het is geschikt voor de bescherming en besturing in het elektriciteitsdistributiesysteem van substations en industriële en mijnbouwbedrijven,de plaatsen waar het plattelandsnet vaak wordt gebruikt. De schakelaar heeft de kenmerken van klein volume, licht gewicht, anti-condensatie, gratis onderhoud, enz. Het kan zich aanpassen aan de harde weersomstandigheden en vuile omgeving.

GW9-10 hookstick switch is een type elektrische schakelaar die wordt gebruikt om een gedeelte van een luchtstroomleiding te isoleren voor onderhoud of reparatie.Het wordt meestal gebruikt in hoogspanningselektrische systemen, zoals die welke door elektriciteitsbedrijven worden gebruikt om elektriciteit over lange afstanden te verzenden.

De schakelaar is gemonteerd op een bovenbouw, zoals een zendtoren of paal, en is ontworpen om bestand te zijn tegen de harde omgevingsomstandigheden die in buiten elektrische systemen voorkomen.Het heeft een verticale, of op-en-af-beweging om de schakelaarcontacten, die gewoonlijk van koper of andere geleidende materialen zijn gemaakt, aan of uit te schakelen.

De haakstokknop is ontworpen om een zichtbare breuk in de transmissielijn te veroorzaken, zodat onderhoudspersoneel veilig op de lijn kan werken zonder risico op elektrische schokken of schade aan apparatuur.Het wordt vaak gebruikt in combinatie met andere veiligheidsvoorzieningen, zoals aardingsschakelaars en stroomstoppers, om het elektrische systeem en de mensen die eraan werken te beschermen.

Dubbele werking van het gebruik wanneer de isolatie-schakelaar van de GW9-10-serie kan worden gebruikt met de vacuümsluiters.

Inleiding van de controller:

De controller ondersteunt communicatie via een 485/232-interface, waarmee afstandsbewaking en -besturing mogelijk is.
Wanneer een zware schakelaar wordt gedetecteerd, versnelt het apparaat automatisch het ontkoppelingsproces in geval van een blijvende storing.
Verwijderd/handmatig sluiten en opnieuw sluiten: de gebruiker heeft de mogelijkheid om het circuit op afstand of handmatig te sluiten en opnieuw te sluiten.als de gebruiker vergeet de aardingsschakelaar te verwijderen bij het herstellen van de stroom na het repareren van een lijn, kan het apparaat het ontkoppelingsproces versnellen om de veiligheid te waarborgen.
Deze functie biedt flexibiliteit bij het bepalen van de juiste vertraging voordat het circuit na een storing opnieuw wordt afgesloten.
Het sprongsluitcircuit van de controller is voorzien van een anti-misbruikontwerp en een sprongsluitfunctie om onbedoeld sluiten van het circuit te voorkomen.
De regelaar kan onderscheid maken tussen storingen in de zone en buiten de zone op basis van nul-sequentie stroom.Deze mogelijkheid helpt bij het identificeren van de locatie van storingen en maakt een doelgerichter probleemoplossing en onderhoud mogelijk.
Vermijding van storingen: de afstandsbediening is ontworpen om storingen te voorkomen.het risico op onbedoelde acties verminderen.

Gebeurtenis:

1.Nominale spanning en stroom: de schakelaar is ontworpen voor driefasige wisselstroomsystemen met een nominale spanning die geschikt is voor buitendistributieapparatuur.Het werkt met een frequentie van 50 Hz en heeft een nominale stroom van 630A tot 1250ADeze hogere nominale stroom maakt het geschikt voor toepassingen met een hoger vermogen.

2.Kortcircuitcapaciteit: De schakelaar heeft een hoge kortcircuitstroom van 20kA. Dit betekent dat hij effectief storingsstromen van maximaal 20.000 Ampere kan onderbreken en verwerken,betrouwbare bescherming tegen kortsluitingen en beperking van mogelijke schade aan het elektrisch systeem.

3Bescherming en regeling van het systeem: het primaire doel van deze schakelaar is de bescherming en regeling van het elektrische systeem.Het is ontworpen om de stroomstroom te onderbreken bij overstromingsomstandighedenDoor de stroom af te snijden, helpt het om schade aan de apparatuur te voorkomen en zorgt het voor de veiligheid van het systeem.

4.Uitdoortoepassing: deze schakelaar is speciaal ontworpen voor gebruik in het buitenleven, waardoor deze geschikt is voor toepassingen in verschillende distributiesystemen in het buitenleven.De robuuste constructie en de beschermende behuizing maken het bestand tegen omgevingsfactoren zoals weersomstandigheden, stof en vocht.

5.Industriële en mijnbouw toepassingen: De schakelaar is geschikt voor industriële en mijnbouwinstallaties waar een betrouwbare en efficiënte stroomverdeling van cruciaal belang is.De hoge stroomcapaciteit en het robuuste ontwerp maken het geschikt voor het verwerken van de energiebehoeften van zware machines en apparatuur die gewoonlijk in industriële en mijnbouwoperaties voorkomen.

6.Landschappelijke en frequente bedieningsomgevingen: de schakelaar is eenvoudig te installeren en te bedienen, waardoor deze geschikt is voor plattelandsgebieden en plaatsen die frequent moeten worden bediend.Het gebruiksvriendelijke ontwerp en de betrouwbare prestaties zorgen voor een soepele werking en onderhoud, zelfs in moeilijke omgevingen.

Voordeel:

1.Compact ontwerp: De vacuümcircuitsluiter ZW32-12 is ontworpen met een kleine afmeting, waardoor efficiënt gebruik van de ruimte in elektrische installaties mogelijk is.Het compacte ontwerp maakt het geschikt voor installaties waar de ruimte beperkt is, zoals in compacte onderstations of schakelruimtes.

2.Ligge constructie: De ZW32-12 schakelaar is gebouwd met lichtgewicht materialen, waardoor het totale gewicht wordt verminderd.,en installeren, waardoor de fysieke inspanning tijdens installatie- en onderhoudsprocedures tot een minimum wordt beperkt.

3Onderhoudsvrije werking: De vacuümcircuitsluiter ZW32-12 is ontworpen voor onderhoudsvrije werking.die geen regelmatig onderhoud of vervanging van boogblussers vereisenDeze functie vermindert de noodzaak van routinematige onderhoudswerkzaamheden, waardoor tijd en middelen worden bespaard.

4.Anti-condensatiemaatregelen: De schakelaar ZW32-12 bevat anti-condensatiemaatregelen om vochtophoping en condensatie in de apparatuur te voorkomen.Deze maatregelen kunnen het gebruik van vochtbestendige materialen omvatten., afdichtingstechnieken en ventilatiesystemen om een betrouwbare werking te garanderen, zelfs in vochtige omgevingen.

5.Weerstand tegen ongunstige weersomstandigheden en vuile omgevingen: de ZW32-12 schakelaar is ontworpen om te weerstaan tegen ongunstige weersomstandigheden en vuile omgevingen.Het is gebouwd met robuuste materialen en beschermende coatings die weerstand bieden tegen vochtDit zorgt voor de betrouwbaarheid en prestaties van de schakelaar, zelfs in moeilijke buiten- of industriële omgevingen.

Structuur

1De op de pilaar gemonteerde hoogspanningsschakelaar met een vacuümboogdoofkamer heeft een stabiele en betrouwbare breukprestatie.onderhoudsvrij, klein, lichtgewicht en lange levensduur.

2.De laadschakelaar heeft een volledig afgesloten structuur met een goede afdichtingsprestatie, vocht- en dauwpreventie, geschikt voor gebruik in gebieden met hoge temperaturen en vochtigheid.

3.De belastingschakelaar kan handmatig of elektrisch worden bediend voor het openen en sluiten, en kan ook op afstand worden bestuurd.

4Het werkingsmechanisme is innovatief, eenvoudig, betrouwbaar in werking, compact in omvang en heeft een mechanische levensduur van maximaal 10.000 bewerkingen.en het spanningsniveau kan worden geselecteerd van -220V, 110V, 48V of 24V.

Technische parameter:

ZW32-12

GW9-10
