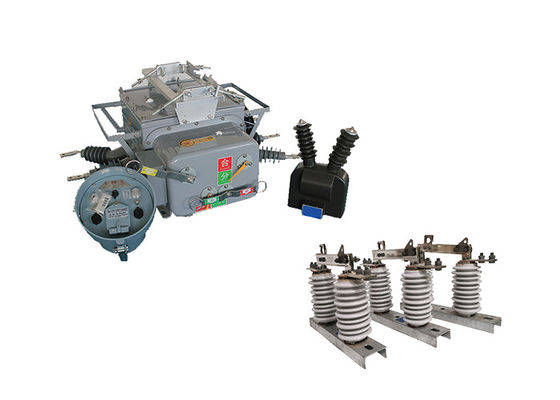

ZW20-12(F) Elektrische buitengrenzingsvacuümcircuitbreaker 180 kg met porseleinen isolatie-afkoppeling

ZW20-12(F) Elektrische buitengrenzingsvacuümcircuitbreaker 180 kg met porseleinen isolatie-afkoppeling

Productbeschrijving:


De ZW20-12 ((F) Outdoor Vacuum Circuit Breaker is een veelzijdig en intelligent apparaat dat de functies van een vacuümbreaker, vacuümbelastingsknop, hervergrendelaar en sectionalizer combineert.Het is ontworpen voor gebruik in 10kV en 13kV distributienetwerken, met name in stedelijke en landelijke elektriciteitsnetten.
De belangrijkste componenten van de ZW20-12 ((F) schakelaar zijn een vacuümschakelaar, CH-40-controller en een externe spanningstransformer.De vacuümbreker is verantwoordelijk voor het onderbreken en maken van elektrische circuitsDe externe spanningstransformator helpt bij nauwkeurige spanningsmeting voor besturing en monitoring.



Kenmerken van de regelaar:

1.Met 485 / 232 communicatie-interface, of via glasvezel, draadloos afstandsbediening; versnelling functie na het opnieuw sluiten;wanneer de schakelaar zwaar is,automatische versnellingsontlading bij blijvende storing;
2- Schakel op afstand.
3.Drie vergrendeling / handmatig sluiten om het stoten te versnellen, en sluiten opnieuw sluiten: De gebruiker stuurt stroom na het repareren van de lijn, als hij vergeet om de aarding te verwijderen g vertraging kan worden aangepast;
4.De sprong sluitingscircuit is ontworpen tegen storingen en heeft een sprongbeperkende functie;
5.Zero-sequentie stroom kan onderscheid maken tussen in-zone en buiten-zone fouten;
6De afstandsbediening is ontworpen om storingen te voorkomen.



Toepassing:


1Ontkoppelingsschakelaar en contactschakelaar: De ZW20-12 ((F) -schakelaar kan worden gebruikt als ontkoppelingsschakelaar of contactschakelaar in de ringnetconfiguratie van stroomdistributiesystemen.Het maakt het mogelijk om circuits te openen en sluiten tijdens onderhoud of storing.
2.Automatisch schakelapparaat: het fungeert als automatisch schakelapparaat, waardoor het implementeren van laadschakeling in de ringnetconfiguratie mogelijk is.Deze eigenschap vergroot de flexibiliteit en efficiëntie van de elektriciteitsdistributie.
3.Boundary Switch: In de vertakkingslijnen van de stroomvoorziening kan de ZW20-12(F) schakelaar fungeren als een boundary switch of "watchdog"." Het helpt bij het bewaken en beschermen van de taklijn tegen storingen en abnormale omstandigheden.
4.Recloser en sectionalizer: de schakelaar kan als recloser en sectionalizer in overhead distributienetwerken werken.Het herstelt automatisch stroom na tijdelijke storingen en isoleert defecte secties om de impact van storingen te minimaliseren.



Omgevingsomstandigheden:

1Hoogte: 2000 meter.
2Omgevingstemperatuur: buiten -30°C~+55°C
De hoogste gemiddelde jaartemperatuur is 20°C
Maximale dagelijkse gemiddelde temperatuur 30°C
3Relatieve luchtvochtigheid: 95% (25°C)
4.Seismische capaciteit: grondversnelling 0,3 g
Verticale versnelling op de grond 0,15 g
Terwijl hij voor drie sinusgolven handelt
Veiligheidsfactor 1.67
5Seismische intensiteit: 7 graden.
6Maximaal dagelijks temperatuurverschil:25°C
7.Installatieplaats: buiten, 10kv luchtlijn, gebruikersverantwoordelijkheids afbakeningspunt
8.Grondingsmethode:Neutraal punt raakt niet aan, de boogonderdrukkingsspoel en laagweerstandsgronding



Technische parameters:



Dubbele werking van het gebruik wanneer de isolatie-schakelaar van de GW9-10-serie kan worden gebruikt met de vacuümsluiters.
