Productbeschrijving:

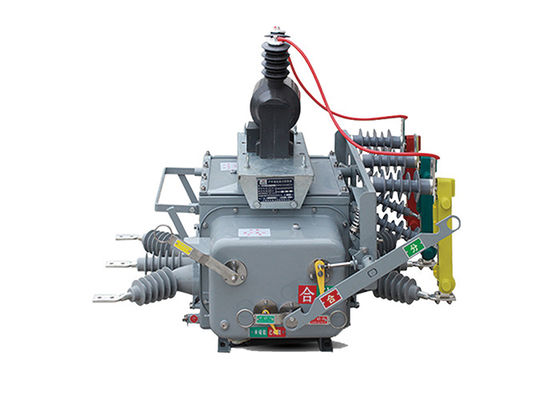

De ZW20-12 ((F) High Voltage Vacuum Circuit Breaker is een veelzijdig en intelligent apparaat dat de functies van een vacuümbreaker, vacuümbelastingsknop, reclosser en sectionalizer combineert.Het is ontworpen voor gebruik in 10kV en 13kV distributienetwerken, met name in stedelijke en landelijke elektriciteitsnetten.

De belangrijkste componenten van de ZW20-12 ((F) schakelaar zijn een vacuümschakelaar, CH-40 regelaar en een externe spanningstransformer.De vacuümbreker is verantwoordelijk voor het onderbreken en maken van elektrische circuitsDe externe spanningstransformator helpt bij nauwkeurige spanningsmeting voor controle en monitoring.

Kenmerken van de regelaar:

Intelligente terminalcontrollers hebben functies zoals bescherming, automatische besturing, inspectie/onderzoek, communicatie en softwarebeheer.

1.Omvattende functionaliteit:

• Perfecte implementatie van verschillende functies zoals circuitbescherming, afstandsbediening, alarm en afstandsbewaking.

2.Lachte kosten en praktische toepassing:

• Er is geen noodzaak tot investeringen in communicatie-hardware in GSM-netwerken.

3Meerdere veiligheidsmaatregelen:

• Gebruik speciale mobiele telefoons, encryptie van informatie, wachtwoordverificatie en andere beveiligingsmaatregelen.

• De GSM-module kan een mobiel nummer specificeren en alleen commando's van de gebonden telefoon accepteren.

• Communicatieberichten voor afstandsbediening en andere commando's zijn gecodeerd.

• Volgt een vooraf ingestelde controle-confirm-execute-verify-methode om de beveiliging van de systeemcontrole te waarborgen en storingen te voorkomen.

4Eenvoudige systeemconfiguratie:

• Geen noodzaak om communicatielijnen te installeren of debug-communicatielijnen.

• Installeer eenvoudig de SMS-intelligente bewakingsterminal correct, voeg de SIM-kaart in, stel het aangewezen mobiele nummer in en het systeem begint te werken.

5Mobiele bewaking, altijd en overal:

• Real-time monitoring en visualisatie kan op elke locatie met een signaal worden uitgevoerd, zonder dat er personeel nodig is om de monitoring uit te voeren.


Gebeurtenis:

1.Hoge breekcapaciteit: Het is in staat om hoge storingstromen te onderbreken en het elektrisch systeem te beschermen tegen overstromingen.

2.Compact ontwerp: De schakelaar is compact en ruimtebesparend ontworpen, waardoor hij geschikt is voor verschillende installatieomgevingen.

3Betrouwbare prestaties: De in de schakelaar gebruikte vacuüminterruptortechnologie zorgt voor betrouwbare schakelingen en minimale onderhoudsbehoeften.

4.Lange elektrische en mechanische levensduur: de schakelaar is ontworpen voor een lange levensduur, met een hoge duurzaamheid en duurzaamheid.

5Beschermingsvoorzieningen: het kan voorzien van voorzieningen zoals overstromingsbescherming, kortsluitingsbescherming en andere beschermende maatregelen ter bescherming van het elektrisch systeem.

6.Fernstuur en monitoring: sommige modellen van de ZW20-serie kunnen afstandsbediening en -bewaking bieden, waardoor een handige bediening en statusbewaking mogelijk is.




Omgevingsomstandigheden:

1.De automatische vacuümcircuitsluiter ZW20-12(F) is ontworpen om betrouwbaar te werken binnen een breed bereik van omgevingsluchttemperatuur, van -40 °C tot +70 °C.Deze temperatuurtolerantie zorgt ervoor dat de schakelaar in verschillende weersomstandigheden effectief kan functioneren.

2.De schakelaar is geschikt voor installatie op een hoogte van niet meer dan 3000 meter boven de zeespiegel.

3.De ZW20-12(F) schakelaar is gebouwd om luchtverontreiniging door stof, rook, corrosieve gassen, stoom of zoutspray te weerstaan.Het is ontworpen om te voldoen aan de normen voor verontreinigingsniveau van klasse IV., zodat de schakelaar ook in moeilijke en corrosieve omgevingen veerkrachtig en functioneel blijft.

4.Met een maximale windsnelheid van 34 m/s (equivalent aan 700 Pa op het cilinderoppervlak) kan de schakelaar sterke winden weerstaan zonder afbreuk te doen aan zijn prestaties of stabiliteit.Deze windsnelheidsweerstand zorgt voor een betrouwbare werking van de schakelaar bij extreme weersomstandigheden.

5De schakelaar is ontworpen om de invloed van externe trillingen of grondbewegingen op zijn prestaties te minimaliseren.De constructie en de interne mechanismen zijn ontworpen om trillingen te absorberen en te dempen, zodat de schakelaar niet wordt beïnvloed door externe storingen.

6.De schakelaar ZW20-12 ((F) is ontworpen om geïnduceerde elektromagnetische interferentie (EMI) in het secundaire systeem te beperken. De amplitude van de geïnduceerde EMI in het secundaire systeem is niet hoger dan 1,6 kV,ervoor te zorgen dat de schakelaar geen buitensporige elektromagnetische storingen veroorzaakt die de werking van andere aangesloten apparatuur zouden kunnen verstoren.




Technische parameters:

Technische parameter van de regelaar:
