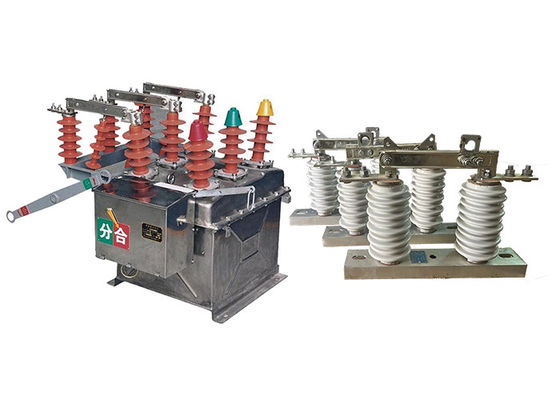

ZW8-12 Hoogspanningsvacuümcircuitbreaker voor de bescherming van een substation met behulp van GW9-10 Hookstick bediende schakelaar

ZW8-12 Hoogspanningsvacuümcircuitbreaker voor de bescherming van een substation met behulp van GW9-10 Hookstick bediende schakelaar

Productbeschrijving:

De automatische vacuümcircuitbreaker ZW8-12 is ontworpen volgens internationale normen en is vervaardigd met behulp van geavanceerde technologieën.met een vermogen van niet meer dan 50 W, en een kortsluitingsstroom van maximaal 20kA.

De schakelaar bestaat uit verschillende belangrijke onderdelen, waaronder de vacuümonderbreker, het bedieningsmechanisme en het besturingssysteem.De vacuümonderbreker is het hart van de schakelaar en is verantwoordelijk voor het onderbreken van de elektrische stroomHet is ontworpen om in een vacuüm te werken, waardoor boogvorming wordt voorkomen en een betrouwbare werking wordt gewaarborgd.

Het bedieningsmechanisme is verantwoordelijk voor het openen en sluiten van de schakelaar en kan handmatig of elektrisch worden bediend.Het besturingssysteem bewaakt de schakelaar en geeft feedback aan de bediener, zodat zij de toestand van de schakelaar kunnen controleren en eventuele storingen kunnen detecteren.

De ZW8-12 paal gemonteerde schakelaar is ontworpen om zeer betrouwbaar te zijn en vereist minimaal onderhoud.met een vermogen van meer dan 30 W.

GW9-10 haakstok bediende schakelaar is een soort draagbaar apparaat dat wordt gebruikt voor het isoleren en aarden van elektrische distributielijnen voor onderhoud, reparatie of nooddoeleinden.Het is een veelzijdig hulpmiddel dat in verschillende toepassingen kan worden gebruikt, met inbegrip van luchtdistributielijnen, onderstations en industriële installaties.

De met een haak bediende schakelaar is ontworpen om door één persoon te worden bediend, waardoor het gemakkelijk te bedienen en te manoeuvreren is.met een vermogen van meer dan 10 W, en een set uitwisselbare bevestigingen, waarmee de gebruiker verschillende taken kan uitvoeren, zoals het openen of sluiten van schakelaars en aardingslijnen.

De schakelaar is ontworpen om een zichtbare onderbreking in het elektrische circuit te veroorzaken, wat de bescherming tegen toevallig contact met aangedreven apparatuur bevordert.Het is ook ontworpen om te bestand te zijn tegen zware omgevingsomstandigheden, zoals sterke winden, regen en sneeuw, waardoor het geschikt is voor gebruik in buitenomgevingen.

Gebeurtenis:

Microcomputerbeschermingsfunctie

1.Het heeft een driestadium-stroombeschermingsfunctie: snel rijden, snel rijden met een beperkte tijd en overstromingsbescherming.

2.Flexibel instellen van snelle en trage timingkenmerken.

3Gebruikers kunnen beschermingswaarden en vertragingen instellen.

Hervergrendeling

1. maximaal drie hervergrendelingsoperaties kunnen worden ingesteld.

2De gebruikers kunnen het aantal hervergrendelingsacties en de verschillende hervergrendelingsintervallen vrij kiezen.

3Het heeft functies van versnelling vóór hervergrendeling, versnelling na hervergrendeling en sequentiële coördinatie-selectie.

Functie voor netwerkherstructurering

1.Ook onderspanningsafsluiting, automatisch hervergrendelen, kortdurend niet-hervergrendelen, continu niet-hervergrendelen, onderspanningsafsluiting, automatisch resetten, kortdurend activeren van de standby-beschermingswaarde,en continue activering van de standby-beschermingswaarde.

2.Distribueerde intelligente besturing kan worden gerealiseerd volgens de vooraf ingestelde functie tijdens de werking van het ringnetwerk.

3Als er een storing optreedt, wordt de storing automatisch opgelost, wordt het storingsgebied geïsoleerd, wordt automatisch stroom overgedragen en wordt de stroom naar het niet-storingsgebied hersteld.

Meting functie

1Het registreert spanning, stroom en andere bedrijfsgegevens, evenals gebeurtenissen.

FTU-functie

1.Het kan vier afstandsfuncties van afstandsbediening, telemetrie, afstandssignalering en afstandsregeling bereiken.

2Het omvat afstandsbediening, afstandsbewaking van verschillende toestanden, afstandsweergave van verschillende meetwaarden en gebeurtenisrecords en afstandsregeling van verschillende ingestelde waarden.

Communicatie-interface en -protocol

De controller is uitgerust met één data-interface en een standaard telecommunicatieprotocol, dat verschillende communicatiemethoden ondersteunt, zoals glasvezel, bedraad en draadloos,met een vermogen van meer dan 50 W.

Functie voor afstandsbediening

Het kan worden uitgerust met een draadloze afstandsbediening om op korte afstand op afstand open- en sluitingsactiviteiten te realiseren, met een veilige en betrouwbare werking.

Backupbatterij

1.Het kan worden uitgerust met een back-upbatterij om de normale werking gedurende 12 uur na AC-verlies te behouden.

Dual power switching bescherming functie

1.Het heeft een dubbel vermogen onderlinge besturing, met automatische vertraagde hervergrendeling functie bij aansteken en automatische vertraagde trip functie bij uitschakelen.

2De uitgaande zijde heeft de functie om niet te sluiten wanneer er elektriciteit is en de twee schakelaarposities zijn met elkaar verbonden.


Toepassing:

1.Stromdistributienetwerken: De ZW8-12 schakelaar kan worden gebruikt in middelspanningsdistributienetwerken, zoals onderstations, om transformatoren, voeders,andere elektrische apparatuur van overbelastingen en kortsluitingenHet zorgt voor een betrouwbare en veilige werking van het distributiesysteem.

2.Industriële installaties: Industrieën zoals productie-installaties, chemische installaties en mijnbouwbedrijven maken vaak gebruik van de ZW8-12 schakelaar om kritieke apparatuur en machines te beschermen.Het biedt foutbescherming voor motoren, generatoren, schakelapparatuur en andere industriële elektrische systemen.

3.Industriële energiesystemen: industrieën met hoge energiebehoeften, zoals productie-installaties, mijnbouwbedrijven en grootschalige infrastructuurprojecten,gebruik maken vaak van de ZW8-12 schakelaar om hun hoogspanningsstelsels te besturen en te beschermenHet helpt bij het beheer van belastingstromen en het beschermen van de apparatuur tegen kortsluitingsfoutstromen.

4.Hernieuwbare energiesystemen: Met de toenemende invoering van hernieuwbare energiebronnen zoals wind- en zonne-energie, is de vraag naar hernieuwbare energie in de EU steeds groter.de ZW8-12 schakelaar wordt toegepast in hogespanningsschakelingssystemen die verband houden met de opwekking van hernieuwbare energieHet helpt bij de efficiënte integratie van hernieuwbare energie in het elektriciteitsnet en zorgt voor de veilige werking van de elektriciteitsproductiefaciliteiten.

Voordeel:

1.CT23 Veer-energie-opslag-operatiemechanisme: de ZW8-12 schakelaar is voorzien van het veer-energie-opslag-operatiemechanisme van het type CT23.Dit mechanisme maakt gebruik van opgeslagen mechanische energie in veren om het openen en sluiten van de schakelaars te vergemakkelijkenHet biedt flexibiliteit in het gebruik, waardoor het motorisch of handmatig kan worden bediend, afhankelijk van de specifieke vereisten van de toepassing.

2.ZW8-12G Combined Breaker: Het ZW8-12G-model is een gecombineerde breaker die bestaat uit de ZW8-12 circuit breaker en een isolator.de mogelijkheid bieden om specifieke delen van een elektriciteitsdistributienet te isoleren voor onderhoudsdoeleinden of voor het identificeren van storingen.

3.Driefasig geassembleerd in een tankstructuur: De ZW8-12 schakelaar beschikt over een driefasig geassembleerd in een tankstructuur.Dit betekent dat de componenten van de breaker voor elke fase zijn ingesloten in een gemeenschappelijke tankDe tank biedt mechanische bescherming en verbetert de algemene robuustheid van de schakelaar.

4Vacuümboogverdoofkamer en isolatiemateriaal: In de metalen tank bevat de ZW8-12 schakelaar een driefasige vacuümboogverdoofkamer.Deze kamer doven elektrische bogen die zich voordoen tijdens een circuitonderbreking efficiënt uitBovendien maakt de schakelaar gebruik van isolatiematerialen, zoals SMC (Sheet Molding Compound), om isolatie tussen fasen en van fase tot fase te garanderen.verbetering van de totale isolatievermogen.

5Betrouwbare prestaties en hoge isolatievermogen: de ZW8-12 schakelaar staat bekend om zijn betrouwbare prestaties en hoge isolatievermogen.Het is ontworpen en getest om te voldoen aan strenge prestatienormenDe hoge isolatievermogen vergroot het vermogen van de schakelaar om elektrische spanningen te weerstaan en te isoleren.bijdragen aan de veiligheid en betrouwbaarheid van het elektriciteitssysteem

Technische parameter:

ZW8-12

GW9-10
