Driefasige industriële hoge spanning vacuümcircuitbreaker AC Automatisch/handmatig bediend krachtige circuitbreaker

Driefasige industriële hoge spanning vacuümcircuitbreaker AC Automatisch/handmatig bediend krachtige circuitbreaker

Productbeschrijving:

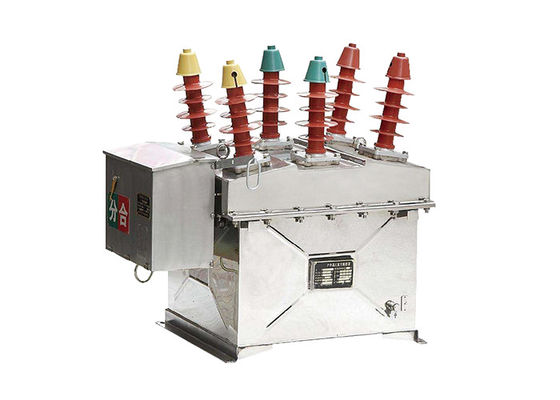

De ZW8-12 buitenste hoogspannings AC vacuümcircuitbreaker is geschikt voor driefasige AC buitenste hoogspanningsschakelaars met een nominale spanning van 12 kV en een nominale frequentie van 50 Hz.Het wordt hoofdzakelijk gebruikt in distributiesystemen van stedelijke en landelijke elektriciteitsnetten van 10 kV om belastingstromen en kortsluitingsfoutstromen aan of uit te schakelenHet is een van de meest gebruikte, volwassen en stabiele producten in het energiesysteem.



Toepassing:

1.Stromdistributienetwerken: De ZW8-12 schakelaar kan worden gebruikt in middelspanningsdistributienetwerken, zoals onderstations, om transformatoren, voeders,andere elektrische apparatuur van overbelastingen en kortsluitingenHet zorgt voor een betrouwbare en veilige werking van het distributiesysteem.

2.Industriële installaties: Industrieën zoals productie-installaties, chemische installaties en mijnbouwbedrijven maken vaak gebruik van de ZW8-12 schakelaar om kritieke apparatuur en machines te beschermen.Het biedt foutbescherming voor motoren, generatoren, schakelapparatuur en andere industriële elektrische systemen.

3Commerciële gebouwen: de ZW8-12 schakelaar wordt vaak geïnstalleerd in commerciële gebouwen, waaronder kantoorgebouwen, winkelcentra, ziekenhuizen en onderwijsinstellingen.Het beschermt elektriciteitsdistributiesystemen, HVAC-systemen, liften, verlichtingscircuits en andere essentiële gebouwinfrastructuur.

4.Hernieuwbare energiesystemen: Met de toenemende invoering van hernieuwbare energiebronnen zoals wind- en zonne-energie, is de vraag naar hernieuwbare energie in de EU steeds groter.de schakelaar ZW8-12 wordt gebruikt voor de bescherming van installaties voor hernieuwbare energie met middelvoltageHet zorgt voor een veilige ontkoppeling van elektriciteit uit hernieuwbare bronnen tijdens storingen of onderhoudswerkzaamheden.

5.Infrastructuurprojecten: De ZW8-12 schakelaar is geschikt voor infrastructuurprojecten zoals spoorwegen, luchthavens en waterzuiveringsinstallaties.met inbegrip van trekkrachtsystemen, verlichtingssystemen, pompstations en besturingscircuits.

6.Datacenters: Datacenters vereisen een betrouwbare en robuuste elektrische bescherming.De ZW8-12 schakelaar wordt vaak gebruikt in middelspanningsdistributiesystemen in datacenters om kritische servers te beschermen, reserve-energiesystemen, koelinfrastructuur en ononderbroken stroomvoorziening (UPS).

7.Olie- en gasinstallaties: In de olie- en gasindustrie wordt de ZW8-12 schakelaar gebruikt in elektrische systemen met middelvoltage voor de bescherming en bediening van pompen, compressoren, motoren,en andere apparatuur in raffinaderijen, offshoreplatforms en peline-installaties.



Gebeurtenis:

1Deze schakelaar maakt gebruik van vacuümonderbrekers als medium voor het blussen van de boog.het verzekeren van een betrouwbare onderbreking van middenspanningsstromen.

2De ZW8-12 schakelaar heeft een compact en modulair ontwerp, waardoor het eenvoudiger is om de schakelaar te installeren, te onderhouden en te integreren.De compacte afmetingen helpen ook bij het optimaliseren van het ruimteverbruik in elektrische installaties.

3De schakelaar is ontworpen om hoge breekcapaciteiten te verwerken, waardoor kortsluitingen en storingsstromen veilig kunnen worden onderbroken.De breekcapaciteit van de ZW8-12 schakelaar wordt doorgaans door de fabrikant gespecificeerd.

4De schakelaar ZW8-12 is ontworpen voor betrouwbare werking en is streng getest om de prestaties en duurzaamheid ervan te waarborgen.Het bevat hoogwaardige materialen en precisietechnische componenten om een stabiele en efficiënte schakeloperatie te garanderen.

5Veiligheidskenmerken: de schakelaar is voorzien van veiligheidskenmerken om de veiligheid van de bediener en het systeem te verbeteren.mechanische en elektrische indicatoren voor statusinformatie, en veiligheidsluiken om toevallig contact met onderdelen te voorkomen.

6.Fernstuur en bewaking: afhankelijk van het specifieke model en de fabrikant, kan de ZW8-12 schakelaar afstandsbediening en bewakingsmogelijkheden ondersteunen.Dit maakt het mogelijk de schakelaar gemakkelijk te bedienen en te controleren vanuit een centrale bedieningsruimte of via een SCADA-systeem (supervisory control and data acquisition), het verbeteren van het systeembeheer en -onderhoud.




Structuur:

1Eenvoudig rekvormen op basis van malen: de bovenkant van de behuizing wordt vervaardigd met behulp van geavanceerde eenvoudig rekvormen.met een breedte van niet meer dan 50 mm,De behuizing is ook goed beschermd tegen roest en corrosie.Gebruikers hebben de keuze tussen roestvrij staal of hoogwaardige staalplaten met spuitbehandeling.

2Ontkoppelingsschakelaar (optioneel): De vacuümschakelaar ZW32-12 biedt een optionele ontkoppelingsschakelaarfunctie. Deze schakelaar is speciaal ontworpen op basis van de ZW8-schakelaar.Het dient als een handig en duidelijk zichtbaar ontkoppelingspunt tijdens het onderhoud van distributielijnenOm een storing te voorkomen, is er een mechanische vergrendeling tussen de ontkoppelingsschakelaar en de schakelaar.Dit zorgt voor een grotere veiligheid en vermindert het risico op ongevallen bij het gebruik.




Technische parameter:
