Hoog efficiënte hoogspanningsvacuümcircuitbreaker 630A/1000A/1250A

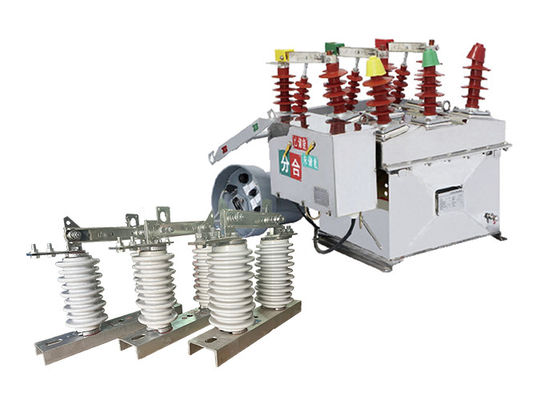

Hoge efficiëntie hoge spanning drie Pahses vacuüm circuit breaker gekoppeld aan draagbare outdoor disconnector schakelaar

Productbeschrijving:

De hoogspanningsvacuümsluiter ZW8-12 is ontworpen volgens internationale normen en is vervaardigd met behulp van geavanceerde technologieën.met een vermogen van niet meer dan 50 W, en een kortsluitingsstroom van maximaal 20kA.

De schakelaar bestaat uit verschillende belangrijke componenten, waaronder de vacuümonderbreker, het bedieningsmechanisme en het besturingssysteem.De vacuümonderbreker is het hart van de schakelaar en is verantwoordelijk voor het onderbreken van de elektrische stroomHet is ontworpen om in een vacuüm te werken, wat helpt bij het voorkomen van bochten en zorgt voor een betrouwbare werking.

Het bedieningsmechanisme is verantwoordelijk voor het openen en sluiten van de schakelaar en kan handmatig of elektrisch worden bediend.Het besturingssysteem bewaakt de schakelaar en geeft feedback aan de bediener, zodat zij de toestand van de schakelaar kunnen controleren en eventuele storingen kunnen detecteren.

De ZW8-12 schakelaar is ontworpen om zeer betrouwbaar te zijn en vereist minimaal onderhoud.met een vermogen van meer dan 30 W.

De GW9-10 outdoor dosconnector switch is een elektrische schakelaar die is ontworpen om een gedeelte van een elektrisch netwerk of systeem te isoleren van de rest van het systeem voor onderhouds- of reparatiedoeleinden.Het wordt doorgaans gebruikt in hoogspanningsnetwerken voor elektriciteitsoverdracht en -verdeling.

De schakelaar is ontworpen om te openen en te sluiten onder normale of abnormale omstandigheden, zoals een storing of overstromingen.het gedeelte van het systeem fysiek loskoppelt van de rest van het netwerk, waardoor de stroom naar dat gedeelte wordt belemmerd.

Buiten-dosconnectorschakelaars zijn meestal ontworpen om te werken bij spanningen tussen 600 en 765.000 volt en kunnen handmatig of automatisch worden bediend.Ze worden gewoonlijk in onderstations of op elektriciteitspalen geïnstalleerd, en zij vormen een belangrijk onderdeel van de elektriciteitsnetinfrastructuur.

Het is belangrijk de juiste veiligheidsprocedures te volgen bij het werken met hoogspanningsschakelaars, omdat deze gevaarlijk kunnen zijn als ze niet correct worden gebruikt.Alleen gekwalificeerd en opgeleid personeel mag hoogspanningsapparatuur bedienen en onderhouden.

Dubbele werking van het gebruik wanneer de isolatie-schakelaar van de GW9-10-serie kan worden gebruikt met de vacuümsluiters.

Gebeurtenis:

Meting functie
1Het registreert spanning, stroom en andere bedrijfsgegevens, evenals gebeurtenissen.

FTU-functie
1.Het kan vier afstandsbediening functies van afstandsbediening, telemetrie, afstandssignalering en afstandsregeling te bereiken.
2Het omvat afstandsbediening, afstandsbewaking van verschillende toestanden, afstandsweergave van verschillende meetwaarden en gebeurtenisrecords en afstandsregeling van verschillende ingestelde waarden.

Communicatie-interface en -protocol
1De controller is uitgerust met één gegevensinterface en een standaard telecommunicatieprotocol, dat verschillende communicatiemethoden ondersteunt, zoals glasvezel, bedraad en draadloos,met een vermogen van meer dan 50 W.

Functie voor afstandsbediening
1.Het kan worden uitgerust met een draadloze afstandsbediening om op korte afstand op afstand open- en sluitingsactiviteiten te realiseren, met een veilige en betrouwbare werking.

Backupbatterij
1.Het kan worden uitgerust met een back-upbatterij om de normale werking gedurende 12 uur na AC-verlies te behouden.

Dual power switching bescherming functie
1.Het heeft een dubbel vermogen onderlinge besturing, met automatische vertraging hervergrendeling functie op stroom aan en automatische vertraging trip functie op stroom uit.
2De uitgaande zijde heeft de functie om niet te sluiten wanneer er elektriciteit is, en de twee schakelaarsposities zijn met elkaar verbonden.

automatisch de storing verwijdert, het storingsgebied isoleert, de stroom automatisch overdraagt en de stroom naar het niet-storingsgebied herstelt.


Plaats:

De relatie tussen de buitenste vacuümcircuitsluiter en de buitenste hoogspanningsdisconnector ligt in hun complementaire functies in het elektrisch systeem:

Circuitonderbreking: De vacuümcircuitonderbreker is verantwoordelijk voor het onderbreken van het elektrische circuit tijdens normale werking of in geval van storing.Het fungeert als het primaire middel om de stroomstroom te verbreken.In tegenstelling hiertoe wordt de ontkoppelingsisolator gebruikt voor het isoleren van het circuit van de stroombron tijdens onderhouds- of reparatiewerkzaamheden.Het biedt een extra laag veiligheid door het circuit fysiek te openen.

Coördinatie: In hoogspanningsnetwerken werken vaak de vacuümsluiter en de ontkoppelingsisolator samen.De schakelaar is verantwoordelijk voor het detecteren van storingen en trippen om de stroom te onderbreken, terwijl de ontkoppelingsisolator wordt gebruikt om het circuit fysiek te isoleren en een zichtbare indicatie van de ontkoppeling te geven.

Veiligheid en onderhoud: De ontkoppelingspaneel speelt een cruciale rol bij het garanderen van de veiligheid van het onderhoudspersoneel.de ontkoppelingsisolator wordt gebruikt om het circuit te openen en een zichtbare luchtkloof te biedenDit zorgt ervoor dat de apparatuur zonder stroom werkt en veilig is om mee te werken.

Toepassing

1Distributiesystemen: De ZW8-12 schakelaar speelt een cruciale rol bij het regelen en beschermen van distributiesystemen in stedelijke en landelijke elektriciteitsnetten van 10 kV.Het is verantwoordelijk voor het inschakelen of uitschakelen van belastingstromen, waardoor een betrouwbare distributie van elektriciteit aan de consumenten wordt gewaarborgd.

2.Krachtcentrales: De schakelaar wordt vaak gebruikt in elektriciteitscentrales waar hoogspanningsleidingen aan distributienetwerken zijn aangesloten.Het helpt bij het isoleren en beschermen van apparatuur., waardoor een veilige en efficiënte werking van het substation mogelijk is.

3.Industriële energiesystemen: industrieën met een hoge energiebehoefte, zoals productie-installaties, mijnbouwbedrijven en grootschalige infrastructuurprojecten,gebruik maken vaak van de ZW8-12 schakelaar om hun hoogspanningsstelsels te besturen en te beschermenHet helpt bij het beheer van belastingstromen en het beschermen van de apparatuur tegen kortsluitingsfoutstromen.

4.Hernieuwbare energiesystemen: Met de toenemende invoering van hernieuwbare energiebronnen zoals wind- en zonne-energie, is de vraag naar duurzame energie in de EU steeds groter.de ZW8-12 schakelaar wordt toegepast in hogespanningsschakelingssystemen die verband houden met de opwekking van hernieuwbare energieHet helpt bij de efficiënte integratie van hernieuwbare energie in het elektriciteitsnet en zorgt voor de veilige werking van de elektriciteitsproductiefaciliteiten.

5.Netzwerken: Elektriciteitsbedrijven zijn afhankelijk van de ZW8-12 schakelaar om hun hoogspanningsnetwerken te beheren en te beschermen.Het draagt bij tot de algemene betrouwbaarheid en stabiliteit van het elektriciteitsnet door de belastingstromen effectief te regelen en storingen te voorkomen..

Voorwaarde:

Omgevingstemperatuur:-40°C~+70°C (gemiddelde dagelijkse temperatuur niet hoger dan +40°C)

Hoogte: > 1000 m (maximaal 3000 m)

Omgevingsvochtigheid:gemiddelde dagelijkse relatieve vochtigheid niet meer dan 95%, gemiddelde maandelijkse relatieve vochtigheid

Verontreinigingsniveau:Niveau IV

Maximale windsnelheid: 700 Pa (gelijk aan windsnelheid 35 m/s)

Aardbevingsintensiteit: niveau 8

Technische parameter:

ZW8-12


GW9-10
