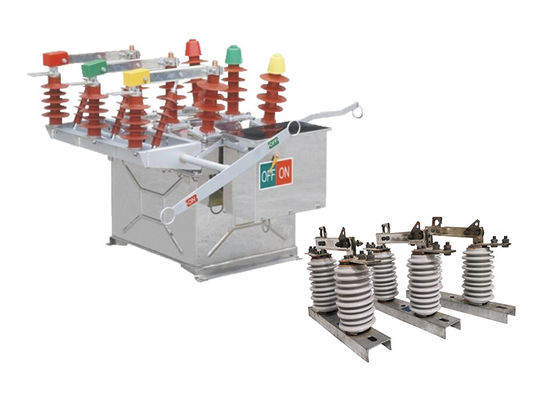

Hoogspannings AC vacuümcircuitbreaker Intelligente automatische/handmatige circuitbreaker, aansluitend op een enkelfasige haakstok

Hoogspannings AC vacuümcircuitbreaker Intelligente automatische/handmatige circuitbreaker, aansluitend op een enkelfasige haakstok

Productbeschrijving:

De buitenste hoogspanningsvacuümcircuitbreaker ZW8-12 is geschikt voor driefasige AC-buitenhoogspanningsschakelaars met een nominale spanning van 12 kV en een nominale frequentie van 50 Hz.Het wordt hoofdzakelijk gebruikt in distributiesystemen van stedelijke en landelijke elektriciteitsnetten van 10 kV om belastingstromen en kortsluitingsfoutstromen aan of uit te schakelenHet is een van de meest gebruikte, volwassen en stabiele producten in het energiesysteem.

GW9-10 haakstok is een type elektrische schakelaar die in hoogspanningsnetwerken wordt gebruikt om secties van het netwerk te isoleren voor onderhouds- of veiligheidsdoeleinden.De schakelaar wordt meestal gemonteerd op een paal of andere ondersteunende structuur en wordt gebruikt om een overhead-stroomleiding van de rest van het systeem te ontkoppelen.

De haakstokken zijn ontworpen om hoge spanningen en stromen te hanteren en worden vaak buiten geplaatst.Deze bestaan uit een reeks vaste en beweegbare contacten die door een luchtkloof worden gescheiden.Wanneer de schakelaar in de gesloten positie is, zijn de contacten met elkaar in contact, waardoor de stroom door het circuit kan stromen.het onderbreken van de stroomstroom door het circuit en het isoleren van de rest van het systeem.

De haakstokken zijn een belangrijk onderdeel van de veiligheid en betrouwbaarheid van het elektriciteitssysteem en zijn ontworpen om onder verschillende omgevingsomstandigheden te werken.Ze zijn vaak onderworpen aan strenge test- en certificeringseisen om ervoor te zorgen dat ze voldoen aan de industrienormen voor prestaties en veiligheid.

De haakstokjes worden gewoonlijk gebruikt in hoogspanningstransmissie- en distributiesystemen om delen van het netwerk te isoleren voor onderhouds- of reparatiewerkzaamheden.Ze worden ook gebruikt als veiligheidsinrichting om werknemers te beschermen tegen elektrische gevaren, zoals toevallig contact met actieve onderdelen van het systeem.

Dubbel effect van het gebruik wanneer GW9-10 serie isolatie schakelaar kan worden gebruikt met de vacuüm schakel!!

Gebeurtenis:

1.De buitensluiting ZW8-12 met een hoge spanning van wisselstroom heeft een verbeterde vermogen tegen verontreiniging, met een interne isolatie die is ontworpen voor zowel lucht- als epoxyharscompositisolatie.Dit isolatiesysteem beschermt de schakelaar tegen milieuverontreinigende stoffen, waardoor de betrouwbare werking ervan zelfs onder vervuilde of harde buitenomstandigheden wordt gewaarborgd.

2.De schakelaar ZW8-12 is uitgerust met een mechanisme voor het opslaan van raketenergie. Dit mechanisme gebruikt opgeslagen energie om de schakelaar efficiënt te bedienen,een snelle en betrouwbare wisseloperatie mogelijk maken;Het energieopslagmechanisme van de raket verbetert de algemene prestaties en betrouwbaarheid van de schakelaar.

3.De ZW8-12 schakelaar kan worden geconfigureerd met een eenzijdige (linkerzijde) of tweezijdige scheidingsschakelaar, samen met een externe PT (Potentiële Transformer).Deze flexibiliteit biedt veelzijdige installatieopties op basis van specifieke systeemvereistenDe eenzijdige of tweezijdige scheidingsschakelaar maakt het gemakkelijk om de schakelaar te isoleren van het elektriciteitssysteem, terwijl de externe PT een nauwkeurige spanningsmeting en -bewaking mogelijk maakt.


Voorwaarde:

1Omgevingstemperatuur: de schakelaar is ontworpen om te werken in een temperatuurbereik van -15 °C tot +40 °C.Dit betekent dat het effectief kan functioneren in omgevingen met temperaturen tot -15°C en tot +40°C..

2Winddruk: De schakelaar kan winddrukken van tot 700 Pa weerstaan, wat overeenkomt met een windsnelheid van 34 m/s.Dit zorgt ervoor dat de schakelaar stabiel blijft en niet wordt beïnvloed door sterke winden.

3Hoogte: De schakelaar is geschikt voor installatie op een hoogte van tot 1000 m boven zeeniveau en is ontworpen om op deze hoogte betrouwbaar te werken.

4.Seismische intensiteit: de schakelaar is ontworpen om seismische activiteiten te weerstaan met een intensiteitsniveau tot 8 op de seismische intensiteitsschaal.Dit zorgt ervoor dat het operationeel blijft en niet wordt beïnvloed door seismische trillingen tot dit niveau.

Toepassing

1.Stromdistributienetwerken: De ZW8-12 schakelaar kan worden gebruikt in middelspanningsdistributienetwerken, zoals onderstations, om transformatoren, voeders,andere elektrische apparatuur van overbelastingen en kortsluitingenHet zorgt voor een betrouwbare en veilige werking van het distributiesysteem.

2.Industriële installaties: Industrieën zoals productie-installaties, chemische installaties en mijnbouwbedrijven maken vaak gebruik van de ZW8-12 schakelaar om kritieke apparatuur en machines te beschermen.Het biedt foutbescherming voor motoren, generatoren, schakelapparatuur en andere industriële elektrische systemen.

3Commerciële gebouwen: de ZW8-12 schakelaar wordt vaak geïnstalleerd in commerciële gebouwen, waaronder kantoorgebouwen, winkelcentra, ziekenhuizen en onderwijsinstellingen.Het beschermt elektriciteitsdistributiesystemen, HVAC-systemen, liften, verlichtingscircuits en andere essentiële gebouwinfrastructuur.

4.Hernieuwbare energiesystemen: Met de toenemende invoering van hernieuwbare energiebronnen zoals wind- en zonne-energie, is de vraag naar hernieuwbare energie in de EU steeds groter.de schakelaar ZW8-12 wordt gebruikt voor de bescherming van installaties voor hernieuwbare energie met middelvoltageHet zorgt voor een veilige ontkoppeling van elektriciteit uit hernieuwbare bronnen tijdens storingen of onderhoudswerkzaamheden.

5.Infrastructuurprojecten: De ZW8-12 schakelaar is geschikt voor infrastructuurprojecten zoals spoorwegen, luchthavens en waterzuiveringsinstallaties.met inbegrip van trekkrachtsystemen, verlichtingssystemen, pompstations en besturingscircuits.

6.Datacenters: Datacenters vereisen een betrouwbare en robuuste elektrische bescherming.De ZW8-12 schakelaar wordt vaak gebruikt in middelspanningsdistributiesystemen in datacenters om kritische servers te beschermen, reserve-energiesystemen, koelinfrastructuur en ononderbroken stroomvoorziening (UPS).

7.Olie- en gasinstallaties: In de olie- en gasindustrie wordt de ZW8-12 schakelaar gebruikt in elektrische systemen met middelvoltage voor de bescherming en bediening van pompen, compressoren, motoren,en andere apparatuur in raffinaderijen, offshoreplatforms en peline-installaties.

Structuur:

1Behuizing: De schakelaar is geplaatst in een stevige behuizing van hoogwaardige materialen, zoals staal of aluminium.De behuizing biedt mechanische bescherming en isolatie voor de interne onderdelen.

2Bewerkingsmechanisme: het werkingsmechanisme is verantwoordelijk voor het openen en sluiten van de verbindingen van de schakelaar.Het werkmechanisme zorgt voor een soepele en betrouwbare werking van de schakelaar.

3.Vacuümonderbreker: De vacuümonderbreker is het kerncomponent van de schakelaar. Het is een afgesloten kamer gevuld met een hoogwaardig vacuüm.de contacten zijn in contact met elkaar binnen de vacuümonderbrekerWanneer de schakelaar de stroom moet onderbreken, creëert de vacuümschakelaar een zeer betrouwbaar medium voor het blussen van de boog, waardoor de boog effectief wordt gedoofd.

4.Contacten: De schakelaarcontacten zijn verantwoordelijk voor het dragen en onderbreken van de elektrische stroom. Ze zijn meestal gemaakt van hooggeleidende materialen, zoals koper of zilver.Wanneer de schakelaar gesloten isWanneer de schakelaar wordt geopend, scheiden de contacten, waardoor de stroom wordt onderbroken.

5.Bogenluchten: Bogenluchten zijn ontworpen om het snel en effectief doven van de boog die ontstaat bij een circuitonderbreking te vergemakkelijken.Ze zijn geplaatst rond de contacten en maken gebruik van verschillende boog blussen technieken, zoals magnetische ontploffing of boogsplitsing, om een efficiënte boogverwijdering te garanderen.

6Isolatie-materialen: isolatiematerialen, zoals porselein of composiet, worden gebruikt om de interne onderdelen van de schakelaar te isoleren en te ondersteunen.Ze helpen bij het behoud van de vereiste elektrische vrijheden en voorkomen flitsen.

7Beheers- en beschermingsinrichtingen: de schakelaar kan besturings- en beschermingsinrichtingen bevatten, zoals trip spoelen, hulpschakelaars en relais.zoals afstandsbediening, foutdetectie en coördinatie met andere beschermingsinrichtingen in het elektrisch systeem.

8.Terminals: De schakelaar is uitgerust met terminals voor de aansluiting van de inkomende en uitgaande elektrische geleiders.Deze eindpunten maken het mogelijk de schakelaar te integreren in het elektriciteitsdistributiesysteem.

Technische parameter:

ZW8-12


GW9-10
