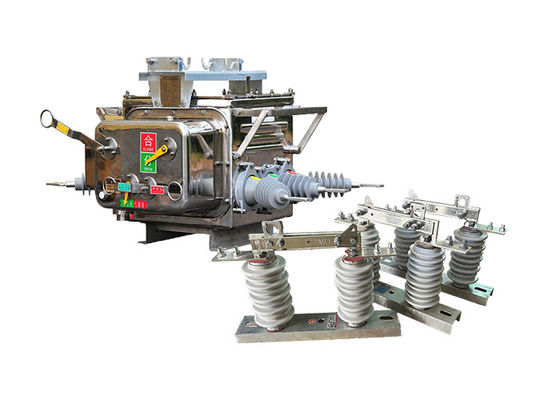

Krachtige hoge spanning wisselstroom vacuümcircuitbreaker paar met intelligente controller met buiten ontkoppeling schakelaar

Krachtige hoge spanning wisselstroom vacuümcircuitbreaker paar met intelligente controller met buiten ontkoppeling schakelaar


Productbeschrijving:

De ZW20-12(F) hoogspanningsvacuümcircuitbreaker is een nieuw product dat meerdere functies combineert in één intelligent apparaat.schakelaar voor vacuümbelasting, recloser en sectionalizer, die veelzijdigheid en efficiëntie bieden in verschillende toepassingen.

De belangrijkste onderdelen van de Boundary Load Switch zijn een vacuümbreker, een CH-40 regelaar en een externe spanningstransformer.terwijl de CH-40 controller geavanceerde bescherming biedtEen externe spanningstransformer, optioneel voor distributie-automatiseringslijnen,kan worden gebruikt voor bilaterale PT-verbindingen (potentiële transformatoren).

Dit product wordt veel gebruikt in 10kV en 13kV stads- en plattelandsnetten.met een vermogen van niet meer dan 50 WBovendien kan het functioneren als een grensschakelaar (algemeen bekend als een wachthond) in takvoorraden, evenals als een hervergrendelaar en een sectionalizer in overheaddistributienetwerken.

De Boundary Load Switch biedt mogelijkheden voor afstandsbeheer, waardoor efficiënte monitoring en controle mogelijk is.het vergemakkelijken van naadloze integratie in distributie-automatiseringssystemen.

Het apparaat maakt gebruik van betrouwbare detectie- en beoordelingsmechanismen, met inbegrip van de mogelijkheid om nulreeksstroom en kortsluitstroom tussen fasen op mA-niveau te detecteren.Dit maakt het mogelijk om automatisch te verwijderen van eenfasige aarding fouten en fase-tot-fase kortsluiting fouten, waardoor de storingsbeheersingsmogelijkheden van het systeem worden verbeterd.

De hoofdschakelaar van de hoogspanningsvacuümcircuitbreaker maakt gebruik van vacuümboogtechnologie, terwijl het isolatiesysteem SF6 en N2 gemengde gasisolatie bevat.Het product is voorzien van een gasdichtheidDe inwendige ruimte is gevuld met SF6 en N2 gemengd gas.die lekken voorkomt en ervoor zorgt dat de prestaties van het apparaat niet worden beïnvloed door de externe omgeving.

Het veerwerkingsmechanisme van de hoge spanning vacuümcircuitbreaker is ontworpen met het oog op miniaturisatie en prestatieoptimalisatie.resulteert in een hogere betrouwbaarheid van het werk vergeleken met traditionele veermechanismenDeze ontwerpverbetering verbetert de algemene operationele efficiëntie en levensduur van het apparaat.

GW9-10 outdoor disconnector switch is een elektrische schakelaar die wordt gebruikt om een circuit van zijn stroombron te ontkoppelen.Het wordt doorgaans gebruikt in hoogspanningsstroomtransmissie- en -distributiesystemen om onderhoudspersoneel in staat te stellen veilig te werken aan de apparatuur zonder het risico op elektrische schokken.

Een High Voltage Electrical Disconnector heeft een blad of contact dat kan worden geopend of gesloten door de paal te draaien, waardoor het circuit wordt aangesloten of uitgesloten.De paal heeft meestal een niet-geleidende materiaal om de operator te isoleren van de hoge spanning.

De buitenschakelaars zijn in verschillende ontwerpen en maten verkrijgbaar, afhankelijk van de spanning en de nominale stroom van het circuit dat ze moeten bedienen.Ze worden vaak op een paal of op een bouwwerk gemonteerd en worden vaak gebruikt in combinatie met andere beschermingsmiddelen, zoals schakelaars en zekeringen, om de veiligheid en betrouwbaarheid van het elektrisch systeem te waarborgen.


Dubbele werking van het gebruik wanneer de isolatie-schakelaar van de GW9-10-serie kan worden gebruikt met de vacuümsluiters.

Kenmerken van de regelaar:

1. Met 485 / 232 communicatie-interface, of via glasvezel, draadloos afstandsbediening; Versnelling functie na het opnieuw sluiten: wanneer de schakelaar zwaar is

2. In geval van permanent storing, automatisch versnellen;

3. Afstandsbediening / handmatig sluiten om de rit te versnellen, en vergrendelen van de recloser: de gebruiker herstelt de lijn na de stroom, als vergeet om de aarding schakelaar te verwijderen

Het trippen moet versneld worden;

4. Drie vertragingstijden voor het terugsluiten kunnen worden ingesteld;

Het trip-closing-circuit is ontworpen om misstanden te voorkomen en heeft de functie van anti-tripping.

5. Zero-sequentie-stroom kan in-regio fouten onderscheiden van buiten-regio fouten.

6De afstandsbediening is ontworpen om storingen te voorkomen.



Voorwaarde:

Omgevingsluchttemperatuur: -40°C tot +70°C.

Hoogte: niet meer dan 3000 m boven zeeniveau.

De omringende lucht kan verontreinigd zijn met stof, rook, corrosieve gassen, stoom of zoutnevel.

De windsnelheid mag niet hoger zijn dan 34 m/s (equivalent aan een druk van 700 Pa op het cilindrische oppervlak).

Vibraties of seismische activiteit van externe schakel- en bedieningsapparatuur kunnen worden verwaarloosd.

De amplitude van de elektromagnetische interferentie die in het secundaire systeem wordt veroorzaakt, bedraagt niet meer dan 1,6 kV.




Gebeurtenis:

1.Hoge breekcapaciteit: Het is in staat om hoge storingstromen te onderbreken en het elektrisch systeem te beschermen tegen overstromingen.

2.Compact ontwerp: De schakelaar is compact en ruimtebesparend ontworpen, waardoor hij geschikt is voor verschillende installatieomgevingen.

3Betrouwbare prestaties: De in de schakelaar gebruikte vacuüminterruptortechnologie zorgt voor betrouwbare schakelingen en minimale onderhoudsbehoeften.

4.Lange elektrische en mechanische levensduur: de schakelaar is ontworpen voor een lange levensduur, met een hoge duurzaamheid en duurzaamheid.

5Beschermingsvoorzieningen: het kan voorzien van voorzieningen zoals overstromingsbescherming, kortsluitingsbescherming en andere beschermende maatregelen ter bescherming van het elektrisch systeem.

6.Fernstuur en monitoring: sommige modellen van de ZW20-serie kunnen afstandsbediening en -bewaking bieden, waardoor een handige bediening en statusbewaking mogelijk is.

Toepassing:

1Commerciële gebouwen: De schakelaar wordt gebruikt in commerciële gebouwen, waaronder winkelcentra, kantoorcomplexen en ziekenhuizen, voor betrouwbare en veilige elektriciteitsdistributie.Het zorgt voor een efficiënte schakeling van de belasting en beschermt kritieke elektrische belastingen.

2.Systemen voor hernieuwbare energie: De ZW20-schakelaar is geschikt voor hernieuwbare energiesystemen, zoals zonne-energiecentrales en windparken.Het vergemakkelijkt het schakelen en beschermen van middenspanningscircuits in deze systemen.

3.Elektrificatie van spoorwegen: De schakelaar wordt gebruikt bij spoorwegelektrificatieprojecten om de stroomvoorziening van spoorwegnetwerken te regelen en te beschermen.Het zorgt voor een betrouwbare en veilige stroomverdeling voor de treinoperaties.

4Ontkoppelingsschakelaar en contactschakelaar: De ZW20-12 ((F) -schakelaar kan worden gebruikt als ontkoppelingsschakelaar of contactschakelaar in de ringnetwerkconfiguratie van stroomdistributiesystemen.Het maakt het mogelijk om circuits te openen en sluiten tijdens onderhoud of storing.

5.Automatisch schakelapparaat: het fungeert als automatisch schakelapparaat, waardoor het implementeren van laadschakeling in de ringnetconfiguratie mogelijk is.Deze eigenschap vergroot de flexibiliteit en efficiëntie van de elektriciteitsdistributie.

Technische parameters:

ZW20-12(F)
