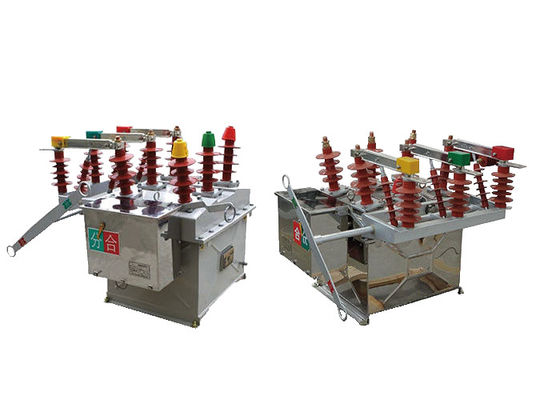

ZW8 serie Automatische vacuümcircuit breaker AC High Voltage Driefasen Drie polen Interrupter Circuit Breaker Switch

ZW8 serie Automatische vacuümcircuit breaker AC High Voltage Driefasen Drie polen Interrupter Circuit Breaker Switch

Productbeschrijving:

De automatische vacuümcircuitsluiter ZW8-12 is een specifiek type schakelaar dat is ontworpen voor gebruik buiten in hogespanningsschakelinstallaties.Het is speciaal geschikt voor driefasige AC-buitenhogspanningsschakelaars met een nominale spanning van 12 kV en een nominale frequentie van 50 Hz.
De primaire functie van de ZW8-12 schakelaar is het besturen en beschermen van de distributiesystemen in stedelijke en landelijke elektriciteitsnetten van 10 kV.Het is verantwoordelijk voor het inschakelen of uitschakelen van belastingstromen en ook voor het onderbreken van kortsluitingsfoutstromen die in het energiesysteem kunnen optreden.
Als vacuümcircuitsluiter gebruikt het een vacuümonderbreker om de boog te doven die ontstaat wanneer de schakelaar tijdens schakeloperaties wordt geopend.Vacuümonderbrekers leveren betrouwbare boogonderbrekingsmogelijkheden en staan bekend om hun hoge diëlektrische sterkte en uitstekende elektrische prestaties.
De ZW8-12 schakelaar wordt beschouwd als een van de meest gebruikte, volwassen en stabiele producten in het energiesysteem.uitgebreide inzet op het veldHet is strikt getest en voldoet aan de vereiste industriële normen voor prestaties en veiligheid.




 Gebeurtenis:

1.De automatische vacuümcircuitsluiter ZW8-12 is ontworpen met antivervuilingsvermogen. Dit betekent dat hij zelfs in omgevingen met hoge vervuilingsniveaus betrouwbaar kan werken,zoals gebieden met zwaar stof of industriële emissiesDe interne isolatie is ontworpen om dergelijke verontreiniging te weerstaan en de vereiste isolatieniveaus te behouden.die verbeterde isolatie eigenschappen biedt en de algemene prestaties van de breaker verbetert.
2De schakelaar is uitgerust met een besturingsmechanisme voor de opslag van raketenergie.Dit werkingsmechanisme slaat mechanische energie op die snel kan worden vrijgegeven om de verbindingen van de schakelaar open of dicht te doenHet energieopslagmechanisme van de raket is ontworpen voor een efficiënte en betrouwbare werking, zodat de schakelaar snel en effectief kan worden ingeschakeld.
3.De schakelaar ZW8-12 kan worden uitgerust met een eenzijdige (linkszijdige) of tweezijdige scheidingsschakelaar.Dit maakt flexibiliteit mogelijk bij de configuratie en installatie van de schakelaar in het schakelaarsysteemBovendien kan het worden uitgerust met een externe PT (Potentiële Transformer), die wordt gebruikt voor spanningsmeting en controle doeleinden.De externe PT vergemakkelijkt nauwkeurige spanningsbewaking en zorgt voor de goede werking van de schakelaar in het hoogspanningssysteem.



Voordelen:

1.Het is uitgerust met een spring-energie-opslag bedieningsmechanisme van het type CT23.
2.ZW8-12G bestaat uit een ZW8-12 breaker en isolator, de zogenaamde gecombineerde breaker, die als sectionalizer kan worden gebruikt.
3.De structuur van de breaker bestaat uit driefasen die in een tank zijn samengesteld, een driefasen vacuümboogverdoofkamer die is ingesloten in een metalen tank, isolatiemateriaal tussen de fasen en een fase voor elk van SMC.
4.betrouwbare prestaties en een hoge isolatievermogen.



Voorwaarden:

1Omgevingstemperatuur: de schakelaar is ontworpen om te werken in een temperatuurbereik van -15°C tot +40°C.Dit betekent dat het effectief kan functioneren in omgevingen met temperaturen tot -15°C en tot +40°C..
2Winddruk: De schakelaar kan winddrukken van tot 700 Pa weerstaan, wat overeenkomt met een windsnelheid van 34 m/s.Dit zorgt ervoor dat de schakelaar stabiel blijft en niet wordt beïnvloed door sterke winden.
3Hoogte: De schakelaar is geschikt voor installatie op een hoogte van tot 1000 m boven zeeniveau en is ontworpen om op deze hoogte betrouwbaar te werken.
4.Seismische intensiteit: de schakelaar is ontworpen om seismische activiteiten te weerstaan met een intensiteitsniveau tot 8 op de seismische intensiteitsschaal.Dit zorgt ervoor dat het operationeel blijft en niet wordt beïnvloed door seismische trillingen tot dit niveau.




Technische parameter:
