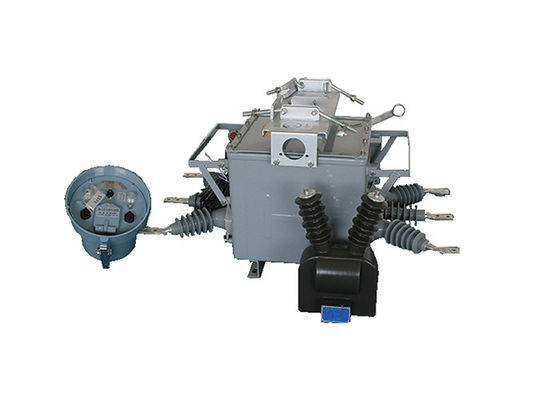

Driefasen Vcb Outdoor AC Automatische vacuümcircuitbreaker Roestvrij staal met intelligente controller

Driefasen Vcb Outdoor AC Automatische vacuümcircuitbreaker Roestvrij staal met intelligente controller

Productbeschrijving:

De automatische vacuümcircuitsluiter ZW20-12 ((F) is speciaal ontworpen voor gebruik in buitenruimten in landelijke en stedelijke 10 kV-distributienetwerken.Het is in staat om verschillende scenario's te behandelen, zoals belastingstroom, overladingstroom en kortsluitingstroom.
De schakelaar heeft een driefasige gemeenschappelijke doosstructuur, die essentiële componenten omvat, zoals het werkmechanisme, geleidend circuit, isolatiesysteem, afdichtingselement en shell.Deze componenten werken in harmonie om de efficiënte en veilige werking van de schakelaar te garanderen.
Om de besturings- en bewakingsmogelijkheden verder te verbeteren, is de ZW20-12 ((F) -sluiter uitgerust met intelligente afstandsbedieningen.Deze terminals maken integratie mogelijk met distributie-automatiseringstoepassingen, waardoor afstandsbediening en real-time monitoring van de schakelaar mogelijk is.
Naast de ZW20-12(F) variant is er een andere optie beschikbaar genaamd de ZW20-12(Z.Deze variant is een outdoor intelligente hoge spanning AC true air breaker die een GSM korte berichtfunctie bevatDeze functionaliteit maakt communicatie via sms-berichten mogelijk en biedt een extra controle- en communicatiemiddel voor de schakelaar.

Bovendien kan de ZW20-12 ((F) -breaker worden gecombineerd met een splitsingsschakelaarregelaar om een buitenshuis splitsend hoogspannings AC-ware luchtbreaker-systeem te creëren.Deze combinatie verbetert de algemene functionaliteit en veelzijdigheid van de schakelaar, met een uitgebreide controle- en beschermingsmogelijkheden.



Kenmerken van de regelaar:

1. Kan worden uitgerust met 485 / 232 communicatie-interface, of via glasvezel, draadloos afstandsbediening; reclosing versnelling functie: wanneer de schakelaar is zwaar

2Automatische versnelling in geval van permanent storing

3. afstandsbediening / handmatig sluiten versnelt het uitschakelen en het vergrendelen van het sluiten: als de gebruiker de lijn overhaalt en elektriciteit overbrengt, als hij vergeet de aardingsmesrem te verwijderen,De reis moet versneld worden.

4De vertragingstijd van drie vergrendelingen kan worden aangepast.

5Het trippingcircuit heeft een ontwerpprofiel van anti-misoperatie en heeft de functie om springen te voorkomen.

6Nul-sequentie-stroom kan uitvallen in en uit de zone.

7De afstandsbediening openen en sluiten neemt het ontwerp van het voorkomen van misoperatie.




Gebeurtenis:

1De automatische vacuümcircuitsluiter ZW20-12(F) toont een robuuste vermogen om verontreiniging te weerstaan.het garanderen van een betrouwbare prestatie, zelfs onder vervuilde omstandighedenDe schakelaar is ook bestand tegen hoge en lage temperaturen, waardoor hij in een breed bereik van temperatuuromgevingen kan worden gebruikt.verbetering van de algemene veiligheid.

2.De schakelaar is voorzien van een volledig afgesloten structuur en is in de behuizing gevuld met SF6-gas.het geschikt maken voor gebruik in gebieden met hoge temperaturen en vochtigheidDe afgesloten behuizing beschermt de interne onderdelen tegen externe elementen, waardoor optimale prestaties en levensduur worden gewaarborgd.

3De schakelaar is uitgerust met een stroomtransformer (CT) die stroom naar de intelligente controller stuurt voor informatieanalyse.flexibiliteit in de configuratie van het systeemDe aansluitterminals kunnen gemakkelijk worden aangesloten op de overeenkomstige stopcontacten, waardoor gemakkelijke installatie- en onderhoudsprocessen worden vergemakkelijkt.

4Het werkmechanisme van de schakelaar is innovatief en eenvoudig, wat resulteert in een compacte afmeting en een lichte constructie.het risico op storingen of storingen minimaliserenHet compacte formaat draagt ook bij aan ruimtebesparende installatie en gemakkelijke bediening.

5De buitenste behuizing van de schakelaar is voorzien van opvallende indicatoren voor "energieopslag", "open" en "sluit" toestanden.die een gemakkelijke identificatie van de bedrijfsstatus van de schakelaar mogelijk maaktDeze visuele feedback verbetert de operationele efficiëntie en zorgt voor een nauwkeurige controle van de toestand van de schakelaar.

Structuur:

1.Het op de microcomputer gebaseerde relaisbeveiligings- en -bewakingsapparaat fungeert als de regelaar van het schakelaarsysteem.Het maakt gebruik van geavanceerde microcomputertechnologie om precieze en efficiënte relais bescherming en monitoring functies te bieden.

2.De regelaar is ontworpen met een robuuste weerbestandheid, waardoor hij bestand is tegen verschillende omgevingsomstandigheden.een betrouwbare werking te garanderen, zelfs in vochtige of vochtige omgevingen.

3Om een veilige en betrouwbare verbinding tot stand te brengen, wordt de regelaar met behulp van luchtvaartconnectoren aan de schakelaar bevestigd, die een hoge mate van stabiliteit en duurzaamheid bieden.de juiste communicatie en functionaliteit tussen de besturing en de schakelaar te waarborgen;.

4De controller beschikt over een uitstekende verbindingsbetrouwbaarheid, waardoor het risico op signaalverlies of verstoring tot een minimum wordt beperkt.waarborgen van de integriteit en nauwkeurigheid van het relaisbeschermings- en -bewakingssysteem.

Omgevingsomstandigheden:

1Hoogte: 2000 meter.

2Omgevingstemperatuur: buiten -30°C~+55°C

De hoogste gemiddelde jaartemperatuur is 20°C

Maximale dagelijkse gemiddelde temperatuur 30°C

3Relatieve luchtvochtigheid: 95% (25°C)

4.Seismische capaciteit: grondversnelling 0,3 g

Verticale versnelling op de grond 0,15 g

Terwijl hij voor drie sinusgolven handelt

Veiligheidsfactor 1.67

5Seismische intensiteit: 7 graden.

6Maximaal dagelijks temperatuurverschil:25°C

7.Installatieplaats: buiten, 10kv luchtlijn, gebruikersverantwoordelijkheids afbakeningspunt

8.Grondingsmethode:Neutraal punt raakt niet aan, de boogonderdrukkingsspoel en laagweerstandsgronding




Technische parameters:

Technische parameter van de regelaar:
