Productbeschrijving:

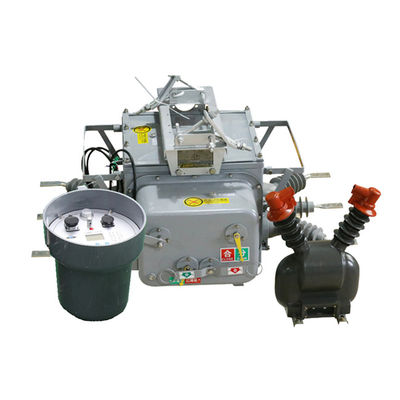

De ZW20-12 ((F) automatische vacuümcircuitsluiter is een type driefasige AC 50Hz buitenste hogespanningsschakelaar die voornamelijk is ontworpen voor gebruik in landelijke en stedelijke 10 kV buitendistributienetwerken.Het dient om de belastingstroom te hanteren, overladingstroom, kortsluitingstroom en soortgelijke scenario's.
De schakelaar heeft een driefasige gemeenschappelijke doosstructuur, bestaande uit verschillende componenten, waaronder een bedieningsmechanisme, een geleidend circuit, een isolatiesysteem, een afdichtingselement,en een schelp.Deze componenten werken samen om de efficiënte en veilige werking van de schakelaar te garanderen.
Bovendien is de ZW20-12 ((F) breaker uitgerust met intelligente afstandsbedieningen die verschillende distributie-automatiseringstoepassingen ondersteunen, waardoor verbeterde controle- en bewakingsmogelijkheden mogelijk zijn.
Bovendien is er een andere variant van deze schakelaar genaamd ZW20-12(Z), een outdoor intelligente hoogspannings AC true air breaker.communicatie via sms-berichten mogelijk maken.
Bovendien kan de ZW20-12 ((F) -breaker worden gecombineerd met een splitsingsschakelaarregelaar om een buitenshuis splitsend hoogspannings AC-ware luchtbreaker-systeem te vormen.Deze combinatie verbetert de functionaliteit en veelzijdigheid van de schakelaar, waardoor meer controle- en beschermingsmogelijkheden worden geboden.



Kenmerken van de regelaar:

1.Het schakelaarsysteem kan worden uitgerust met een 485/232 communicatieinterface, die een gemakkelijke communicatie en gegevensuitwisseling met externe apparaten mogelijk maakt.het kan op lange afstand monitoren met behulp van glasvezel of draadloze communicatietechnologieënDeze communicatiemogelijkheden maken een efficiënte bewaking en besturing van het schakelaarsysteem vanaf afgelegen locaties mogelijk.
2.In geval van een blijvende storing activeert het schakelaarsysteem automatisch de versnelling naar startfunctie, waardoor de schakelaar snel en effectief wordt ingeschakeld,het helpen voorkomen van verdere schade of gevaren veroorzaakt door de storing.
3Het schakelaarsysteem ondersteunt zowel afstandsbediening als handmatig hervergrendelen met acceleratie tot trip mogelijkheid.Als de gebruiker na het repareren de stroom aan de lijn herstelt, maar vergeet de aardingsknop te verwijderen, zal het systeem automatisch versnellen om te gaan als voorzorgsmaatregel.
4.De vertragingstijd voor het opnieuw sluiten kan voor alle drie de pogingen tot opnieuw sluiten worden aangepast. Deze flexibiliteit maakt aanpassing mogelijk op basis van specifieke systeemvereisten of bedrijfsomstandigheden.
5.Het start-/her sluitingscircuit van het schakelaarsysteem is ontworpen om foutieve werking te voorkomen.Dit ontwerp zorgt ervoor dat het systeem nauwkeurig reageert op echte storingen of afwijkingen en tegelijkertijd het voorkomen van onnodige of onjuiste tripping- of hervergrendelingsacties minimaliseert.Het bevat ook anti-reclosing functionaliteit om de algemene veiligheid en betrouwbaarheid van het systeem te verbeteren.
6Het vermogen van het systeem om nulstroom te meten, stelt het in staat een onderscheid te maken tussen storingen die zich binnen de beschermde zone voordoen en die die zich buiten de zone bevinden.Dit onderscheid helpt bij het bepalen van de precieze locatie van storingen en maakt het mogelijk passende maatregelen te nemen voor het isoleren van storingen en de bescherming van het systeem..
7.De afstandsbediening van het schakelaarsysteem is ontworpen om valse werking te voorkomen.Dit ontwerp zorgt ervoor dat afstandsbedieningen voor het activeren of hervergrendelen nauwkeurig en betrouwbaar worden uitgevoerd, waardoor het risico op onjuiste of onbedoelde bewerkingen die de veiligheid of stabiliteit van het systeem in gevaar kunnen brengen, wordt verminderd.




Gebeurtenis:

1 Sterk antifouling vermogen, hoge weerstand tegen hoge en lage temperatuur, geen gevaar van verbranding en explosie.

2 volledig afgesloten structuur, de doos gevuld met SF6-gas, goed afgesloten, geschikt voor hoge temperaturen en vochtige gebieden.

3 ingebouwde CT, uitgangsstroom voor het intelligente besturingsapparaat voor informatieanalyse, en de verhouding kan worden aangepast, de aansluitterminal is verbonden met de overeenkomstige terminal.

Het werkingsmechanisme is nieuw, eenvoudig, klein, licht, veilig en betrouwbaar.

5 De schelp geeft opvallend de "energieopslag", de "punten" en de "gecombineerde" toestanden aan.



Structuur:

1.Het op de microcomputer gebaseerde relaisbeveiligings- en -bewakingsapparaat fungeert als de regelaar van het schakelaarsysteem.Het maakt gebruik van geavanceerde microcomputertechnologie om precieze en efficiënte relais bescherming en monitoring functies te bieden.

2.De regelaar is ontworpen met een robuuste weerbestandheid, waardoor hij bestand is tegen verschillende omgevingsomstandigheden.een betrouwbare werking te garanderen, zelfs in vochtige of vochtige omgevingen.

3Om een veilige en betrouwbare verbinding tot stand te brengen, wordt de regelaar met behulp van luchtvaartconnectoren aan de schakelaar bevestigd, die een hoge mate van stabiliteit en duurzaamheid bieden.de juiste communicatie en functionaliteit tussen de besturing en de schakelaar te waarborgen;.

4De controller beschikt over een uitstekende verbindingsbetrouwbaarheid, waardoor het risico op signaalverlies of verstoring tot een minimum wordt beperkt.waarborgen van de integriteit en nauwkeurigheid van het relaisbeschermings- en -bewakingssysteem.

Omgevingsomstandigheden:

1 omgevingstemperatuur: -40 °C ~ + 70 °C;

2 Hoogte: niet meer dan 3000 m

3 Omgevingslucht kan verontreinigd zijn door stof, rook, corrosieve gassen, stoom of zout.

4 Windsnelheid niet hoger dan 34 m / s (equivalent aan 700 Pa op het cilinderoppervlak);

5 Vibraties of grondbewegingen van buiten de schakel- en bedieningsapparatuur zijn verwaarloosbaar;

6 De amplitude van de geïnduceerde elektromagnetische interferentie in het secundaire systeem bedraagt niet meer dan 1,6 kV.




Technische parameters:

Technische parameter van de regelaar:
