Automatische vacuümcircuitbreaker 630A/1250A

Automatische vacuümcircuitbreaker 630A/1250A

Productbeschrijving:

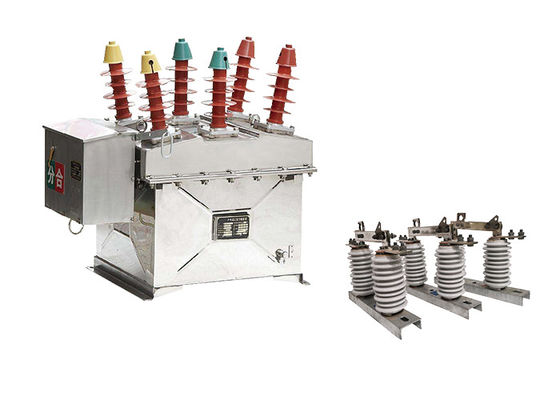

De automatische vacuümcircuitbreaker ZW8-12 is ontworpen volgens internationale normen en is vervaardigd met behulp van geavanceerde technologieën.met een vermogen van niet meer dan 50 W, en een kortsluitingsstroom van maximaal 20kA.

De schakelaar bestaat uit verschillende belangrijke componenten, waaronder de vacuümonderbreker, het bedieningsmechanisme en het besturingssysteem.De vacuümonderbreker is het hart van de schakelaar en is verantwoordelijk voor het onderbreken van de elektrische stroomHet is ontworpen om in een vacuüm te werken, waardoor boogvorming wordt voorkomen en een betrouwbare werking wordt gewaarborgd.

Het bedieningsmechanisme is verantwoordelijk voor het openen en sluiten van de schakelaar en kan handmatig of elektrisch worden bediend.Het besturingssysteem bewaakt de schakelaar en geeft feedback aan de bediener, zodat zij de toestand van de schakelaar kunnen controleren en eventuele storingen kunnen detecteren.

De ZW8-12 paal gemonteerde schakelaar is ontworpen om zeer betrouwbaar te zijn en vereist minimaal onderhoud.met een vermogen van meer dan 30 W.

Gebeurtenis:

Microcomputerbeschermingsfunctie

1.Het heeft een driestadium-stroombeschermingsfunctie: snel rijden, snel rijden met een beperkte tijd en overstromingsbescherming.

2.Flexibel instellen van snelle en trage timingkenmerken.

3Gebruikers kunnen beschermingswaarden en vertragingen instellen.

Hervergrendeling

1. maximaal drie hervergrendelingsoperaties kunnen worden ingesteld.

2De gebruikers kunnen het aantal hervergrendelingsacties en de verschillende hervergrendelingsintervallen vrij kiezen.

3Het heeft functies van versnelling vóór hervergrendeling, versnelling na hervergrendeling en sequentiële coördinatie-selectie.

Functie voor netwerkherstructurering

1.Besluit onderspanningsopschorting, automatisch hervergrendelen, kortdurend niet-hervergrendelen, continu niet-hervergrendelen, onderspanningshervergrendelen, automatisch resetten, kortdurend activeren van de standby-beschermingswaarde,en continue activering van de standby-beschermingswaarde.

2.Distribueerde intelligente besturing kan worden gerealiseerd volgens de vooraf ingestelde functie tijdens de werking van het ringnetwerk.

3Als er een storing optreedt, wordt de storing automatisch opgelost, wordt het storingsgebied geïsoleerd, wordt het stroomvermogen automatisch overgedragen en wordt het stroomvermogen hersteld in het niet-storingsgebied.

Meting functie

1Het registreert spanning, stroom en andere bedrijfsgegevens, evenals gebeurtenissen.

FTU-functie

1.Het kan vier afstandsfuncties van afstandsbediening, telemetrie, afstandssignalering en afstandsregeling bereiken.

2Het omvat afstandsbediening, afstandsbewaking van verschillende toestanden, afstandsweergave van verschillende meetwaarden en gebeurtenissen, en afstandsregeling van verschillende ingestelde waarden.

Communicatie-interface en -protocol

De controller is uitgerust met één gegevensinterface en een standaard telecommunicatieprotocol, dat verschillende communicatiemethoden ondersteunt, zoals glasvezel, bedraad en draadloos,met een vermogen van meer dan 50 W.

Functie voor afstandsbediening

Het kan worden uitgerust met een draadloze afstandsbediening om op korte afstand op afstand open- en sluitingsactiviteiten te realiseren, met een veilige en betrouwbare werking.

Backupbatterij

1.Het kan worden uitgerust met een back-upbatterij om de normale werking gedurende 12 uur na AC-verlies te behouden.

Dual power switching bescherming functie

1.Het heeft een dubbel vermogen wederzijdse besturing, met automatische vertraagde hervergrendeling functie op stroom aan en automatische vertraagde trip functie op stroom uit.

2De uitgaande zijde heeft de functie om niet te sluiten wanneer er elektriciteit is en de twee schakelaarposities zijn met elkaar verbonden.


Structuur:

1Eenvoudig rekvormen op basis van malen: de bovenkant van de behuizing wordt vervaardigd met behulp van geavanceerde eenvoudig rekvormen.met een breedte van niet meer dan 50 mm,De behuizing is ook goed beschermd tegen roest en corrosie.Gebruikers hebben de keuze tussen roestvrij staal of hoogwaardige staalplaten met spuitbehandeling.

2Ontkoppelingsschakelaar (optioneel): De vacuümschakelaar ZW32-12 biedt een optionele ontkoppelingsschakelaarfunctie.Het dient als een handig en duidelijk zichtbaar ontkoppelingspunt tijdens het onderhoud van distributielijnenOm een storing te voorkomen, is er een mechanisch vergrendelingsapparaat tussen de ontkoppelingsschakelaar en de schakelaar.Dit zorgt voor een grotere veiligheid en vermindert het risico op ongevallen bij het gebruik.

Voorwaarde:

1Omgevingstemperatuur: -40°C tot +70°C (gemiddelde dagelijkse temperatuur niet hoger dan +40°C)

2Hoogte: > 1000 m (maximaal 3000 m)

3Omgevingsvochtigheid:gemiddelde relatieve dagelijkse vochtigheid niet meer dan 95%, gemiddelde maandelijkse relatieve

4.Verontreinigingsniveau:Vlak IV

5Maximale windsnelheid: 700 Pa (gelijk aan windsnelheid 35 m/s)

6Aardbevingsintensiteit: niveau 8.

Technische parameter:
