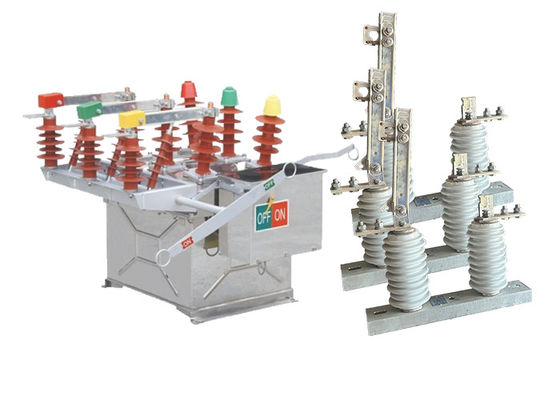

HengAnshun automatische vacuümcircuitbreaker gebruikt in distributiesysteem bediend met high voltage diconnektor switch

HengAnshun automatische vacuümcircuitbreaker gebruikt in distributiesysteem bediend met high voltage diconnektor switch

Productbeschrijving:

De ZW8-12 buitenste hoogspannings AC vacuümcircuitbreaker is een type elektrisch schakelapparaat dat vaak wordt gebruikt in stroomtransmissie- en distributiesystemen.Het is ontworpen om in buitenomgevingen te werken en is bedoeld voor een maximale spanning van 12 kV en een frequentie van 50 Hz.

De belangrijkste functie van de schakelaar ZW8-12 is het onderbreken van de stroomstroom bij overbelasting of kortsluiting.Dit helpt om de elektrische apparatuur stroomafwaarts te beschermen tegen schade en stroomonderbrekingen te voorkomen.

De schakelaar ZW8-12 is bijzonder geschikt voor gebruik in distributiesystemen voor stedelijke en landelijke elektriciteitsnetten met 10 kV.Het is een volwassen en betrouwbaar product dat al vele jaren op grote schaal in de energie-industrie wordt gebruikt.

Een van de belangrijkste voordelen van de ZW8-12 schakelaar is het gebruik van vacuümonderbrekers.Vacuümonderbrekers zijn zeer efficiënt in het onderbreken van elektrische stromen en staan bekend om hun lange levensduur en lage onderhoudsvereistenDit maakt de ZW8-12 schakelaar een kosteneffectieve en betrouwbare oplossing voor het distributiesysteem.

De GW9-10 buitenschakelaars spelen een cruciale rol in hoogspanningssystemen voor elektriciteitsoverdracht en -distributie.Speciaal ontworpen voor het loskoppelen van schakelingen van hun energiebronnen voor onderhouds- of reparatiedoeleinden, waarbij de veiligheid van de werknemers die taken op het systeem uitvoeren, wordt gewaarborgd.

De primaire functie van een buitenschakelaar is het afsluiten van het circuit van de stroomvoorziening.Dit wordt bereikt door middel van een roterende paal die het openen en sluiten van het schakelaar blad of contactDoor het draaien van de paal kan het lemmet worden ingeschakeld of losgemaakt, waardoor het circuit effectief wordt aangesloten of losgemaakt.met een vermogen van meer dan 50 W,.

De veiligheid van de gebruiker is van het grootste belang bij het gebruik van hoogspanningssystemen.met een gewicht van niet meer dan 50 kgDeze keuze van materialen zorgt ervoor dat de paal een isolatie biedt tegen de hoge spanning die in het systeem aanwezig is en de bediener beschermt tegen elektrische schokken tijdens de werking van de schakelaar.

Buiten ontkoppelingsschakelaars zijn verkrijgbaar in verschillende ontwerpen en afmetingen om de spanning en stroom van de door hen gecontroleerde circuits aan te passen.Ze worden gewoonlijk geïnstalleerd op palen of structuren in buitenomgevingen voor gemakkelijke toegankelijkheid en bedieningWanneer het wordt gebruikt in combinatie met andere beschermingsmiddelen zoals schakelaars en zekeringen, kan het gebruik van een andere beschermingsinrichting niet worden voorkomen.ontkoppelingsschakelaars dragen bij aan de algehele veiligheid en betrouwbaarheid van het elektrisch systeem door een middel van isolatie en bescherming te bieden..

Dubbele werking van het gebruik wanneer de isolatie-schakelaar van de GW9-10-serie kan worden gebruikt met de vacuümsluiters.

Gebeurtenis:

1.De buitensluiting ZW8-12 met een hoge spanning van wisselstroom heeft een verbeterde vermogen tegen verontreiniging, met een interne isolatie die is ontworpen voor zowel lucht- als epoxyharscompositisolatie.Dit isolatiesysteem beschermt de schakelaar tegen milieuverontreinigende stoffen, waardoor de betrouwbare werking ervan zelfs onder vervuilde of harde buitenomstandigheden wordt gewaarborgd.

2.De schakelaar ZW8-12 is uitgerust met een mechanisme voor het opslaan van raketenergie. Dit mechanisme gebruikt opgeslagen energie om de schakelaar efficiënt te bedienen,een snelle en betrouwbare wisseloperatie mogelijk maken;Het energieopslagmechanisme van de raket verbetert de algemene prestaties en betrouwbaarheid van de schakelaar.

3.De ZW8-12 schakelaar kan worden geconfigureerd met een eenzijdige (linkerzijde) of tweezijdige scheidingsschakelaar, samen met een externe PT (Potentiële Transformer).Deze flexibiliteit biedt veelzijdige installatieopties op basis van specifieke systeemvereistenDe eenzijdige of tweezijdige scheidingsschakelaar maakt het gemakkelijk om de schakelaar te isoleren van het elektriciteitssysteem, terwijl de externe PT een nauwkeurige spanningsmeting en -bewaking mogelijk maakt.


Plaats:

De relatie tussen de buitenste vacuümcircuitsluiter en de buitenste hoogspanningsdisconnector ligt in hun complementaire functies in het elektrisch systeem:

Circuitonderbreking: De vacuümcircuitonderbreker is verantwoordelijk voor het onderbreken van het elektrische circuit tijdens normale werking of in geval van storing.Het fungeert als het primaire middel om de stroomstroom te verbrekenIn tegenstelling hiertoe wordt de ontkoppelingsisolator gebruikt voor het isoleren van het circuit van de stroombron tijdens onderhouds- of reparatiewerkzaamheden.Het biedt een extra laag veiligheid door het circuit fysiek te openen.

Coördinatie: In hoogspanningsnetwerken werken vaak de vacuümsluiter en de ontkoppelingsisolator samen.De schakelaar is verantwoordelijk voor het detecteren van storingen en trippen om de stroom te onderbreken, terwijl de ontkoppelingsisolator wordt gebruikt om het circuit fysiek te isoleren en een zichtbare indicatie te geven van de ontkoppeling.

Veiligheid en onderhoud: De ontkoppelingspaneel speelt een cruciale rol bij het garanderen van de veiligheid van het onderhoudspersoneel.de ontkoppelingsisolator wordt gebruikt om het circuit te openen en een zichtbare luchtkloof te biedenDit zorgt ervoor dat de apparatuur zonder stroom werkt en dat de werking ervan veilig is.

Structuur:

1.Vacuümonderbreker: De vacuümonderbreker is het hart van de schakelaar. Het bestaat uit een vast contact en een beweeglijk contact dat in een vacuümkamer is verzegeld.,De rol van de vacuümonderbreker is om de boog te doven en een betrouwbare onderbreking van de stroom te bieden.

2Bewerkingsmechanisme: De schakelaar is uitgerust met een werkmechanisme dat verantwoordelijk is voor het openen en sluiten van de contacten.hydraulisch mechanismeHet werkingsmechanisme zorgt voor een soepele en betrouwbare werking van de schakelaar.

3Isolatiebehuising: De schakelaar is ondergebracht in een isolatiebehuising, die bescherming biedt tegen externe factoren zoals vocht, stof en verontreinigende stoffen.De behuizing is meestal gemaakt van hoogwaardige isolatiematerialen om de vereiste dielectrische sterkte en isolatie eigenschappen te behouden.

4Beheers- en beveiligingssysteem: De schakelaar ZW8-12 is voorzien van een beheers- en beveiligingssysteem voor het controleren en regelen van de werking.en besturingsapparaten om abnormale omstandigheden te detecteren, signaalinvoer verstrekken en het openen of sluiten van de schakelaar initiëren.

5.Aansluitpunten: De schakelaar heeft aansluitpunten voor de inkomende en uitgaande elektrische aansluitingen.met een vermogen van meer dan 50 W,.

6Hulp- en besturingsonderdelen: bijkomende hulp- en besturingsonderdelen kunnen in de schakelaar aanwezig zijn om de functionaliteit ervan te verbeteren.spanningstransformatoren, stroomtransformatoren en andere toebehoren die nodig zijn voor het monitoren, meten en regelen van de elektrische parameters.

Voordeel:

1.Het is uitgerust met een spring-energie-opslag bedieningsmechanisme van het type CT23.

2.ZW8-12G bestaat uit een ZW8-12 breaker en isolator, de zogenaamde gecombineerde breaker, die als sectionalizer kan worden gebruikt.

3De structuur van de breaker bestaat uit driefasen die in een tank zijn gemonteerd, een driefasen vacuümboogverdoofkamer die in een metalen tank is omsloten, isolatiemateriaal tussen de fasen en een isolatiemateriaal voor elke fase van SMC.

4Betrouwbare prestaties en hoge isolatievermogen.

Toepassing:

1Verdeling van stroom: Buiten vacuümcircuitsluiters worden veel gebruikt in stroomdistributiesystemen om distributie-transformatoren, voeders en andere apparatuur te schakelen en te beschermen.Ze worden gewoonlijk op buitenste palen geïnstalleerd, onderstations en schakelapparatuur.

2Vernieuwbare energie op utility-schaal: Buiten vacuümsluiters worden gebruikt in utility-schaal hernieuwbare energie projecten, zoals wind- en zonneparken, om omvormers en andere apparatuur te schakelen en te beschermen.

3Spoorwegsystemen: Buiten vacuümcircuitsluiters worden gebruikt in spoorwegsystemen, zoals signaalsystemen en spoorweginfrastructuur, om elektrische apparatuur te schakelen en te beschermen.

4Mijnbouw: vacuümcircuitsluiters worden in mijnbouwbedrijven gebruikt om elektrische apparatuur te schakelen en te beschermen in harde omgevingen.

5.Olie- en gasindustrie: vacuümcircuitsluiters worden in de olie- en gasindustrie gebruikt om elektrische apparatuur, zoals pompen, compressoren en leidingen, aan te schakelen en te beschermen.

Technische parameter:

ZW8-12


GW9-10
