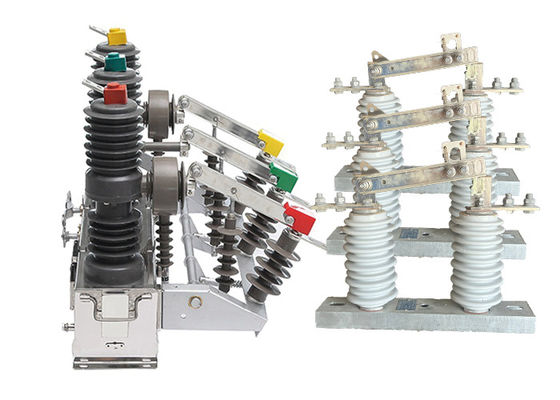

Op een paal gemonteerde schakelaar Vaste installatie Automatische resetmodus Geactiveerd met high voltage disconnect switch

Op een paal gemonteerde schakelaar Vaste installatie Automatische resetmodus Geactiveerd met high voltage disconnect switch

Productbeschrijving:

De ZW32-12 ((F) Pole Mounted Circuit Breaker is speciaal ontworpen voor buitenomgevingen. Het heeft een verbeterde duurzaamheid en weerbestandheid, waardoor het bestand is tegen verschillende slechte weersomstandigheden zoals regen, vochtigheid,en extreme temperaturenDit zorgt voor een betrouwbare werking en levensduur in buiteninstallaties.

Het is in staat om belastingstromen, overbelastingstromen en kortsluitstromen in elektronische systemen effectief te breken en te sluiten.de veiligheid en de goede werking van het elektriciteitssysteem te waarborgen.

Naast onderstations vindt de ZW32-12 ((F) Pole Mounted Circuit Breaker een uitgebreide toepassing in industriële en mijnbouwbedrijven.Het biedt betrouwbare bescherming en controle in de distributiesystemen van deze installaties, die motoren, transformatoren en andere elektrische apparatuur beschermen tegen overstromingen en kortsluitingen.Dit draagt bij tot het behoud van een stabiele en veilige stroomvoorziening in industriële en mijnbouwbedrijven.

Het is speciaal ontworpen om frequente operaties in landelijke elektriciteitsnetten te verwerken. Het fungeert als een sectioneel schakelaar, waardoor een efficiënte segmentatie van het elektriciteitsnet mogelijk is.,het maakt de automatisering van distributienetwerken mogelijk, waardoor de betrouwbaarheid en efficiëntie van het plattelandsnet worden verbeterd.

Met de installatie van een regelaar kan de ZW32-12 ((F) Pole Mounted Circuit Breaker naadloos worden geïntegreerd in de werking van het elektriciteitsnet.en automatisering van het distributienet, het optimaliseren van de systeemprestaties en het vergemakkelijken van een efficiënt energiebeheer.

De GW9-10 High Voltage Disconnect Switches zijn essentiële onderdelen in elektriciteitstransmissie- en distributiesystemen.omdat zij het mogelijk maken specifieke delen van het netwerk te isoleren voor onderhouds- of reparatiewerkzaamhedenZe kunnen ook worden gebruikt om delen van het netwerk te isoleren in geval van een storing of andere abnormale toestand.

Deze schakelaars zijn ontworpen om hoge spanningen en stromen te verwerken en zijn meestal gemaakt van duurzame en robuuste materialen zoals roestvrij staal, aluminium of koper.Ze zijn ontworpen om te weerstaan aan zware omgevingsomstandigheden, zoals extreme temperaturen, sterke winden en zware regenval.

Er zijn verschillende soorten hoogspanningsschakelaars, waaronder air-break-schakelaars, olie-onderdompelde schakelaars en gas-geïsoleerde schakelaars.en ze werken met behulp van een set van contacten die fysiek te scheiden wanneer de schakelaar wordt geopendOlie ondergedompelde schakelaars worden meestal gebruikt in hoogspanningstoepassingen en zijn gevuld met olie om te voorkomen dat er een boog ontstaat wanneer de schakelaar wordt geopend.Gasgeïsoleerde schakelaars gebruiken zwavelhexafluoride gas om de schakelaarcontacten te isoleren, waardoor kleinere en compactere schakelaars kunnen worden ontworpen.

Hoogspanningsschakelaars moeten worden bediend en onderhouden door gekwalificeerd personeel dat een passende opleiding heeft gevolgd.met inbegrip van het gebruik van geschikte persoonlijke beschermingsmiddelen en het toepassen van afsluitings-/uitstallingsprocedures om toevallige activering van de apparatuur te voorkomen.Regulier onderhoud en testen van hoogspanningsschakelaars is ook belangrijk om ervoor te zorgen dat ze goed functioneren en veilig te gebruiken zijn.

Dubbele werking van het gebruik wanneer de isolatie-schakelaar van de GW9-10-serie kan worden gebruikt met de vacuümsluiters.

Inleiding van de controller:

1.Met 485 / 232 communicatie-interface, of via glasvezel, draadloos afstandsbediening; versnelling functie na het opnieuw sluiten;wanneer de schakelaar zwaar is,automatische versnellingsontlading bij blijvende storing;

2.Vanaf afstand/handmatig afsluiten om het uitschakelen te versnellen, en afsluiten opnieuw afsluiten: De gebruiker stuurt stroom na het repareren van de lijn, als hij vergeet de aardingsschakelaar te verwijderen, moet het uitschakelen versnellen.

3.De vertragingstijd van drie hervergrendelingen kan worden ingesteld;

4.De sprong sluitingscircuit is ontworpen tegen storingen en heeft een sprongbeperkende functie;

5.Zero-sequentie stroom kan onderscheid maken tussen in-zone en buiten-zone fouten;

6De afstandsbediening is ontworpen om storingen te voorkomen.

Plaats:

De relatie tussen de buitenste vacuümcircuitsluiter en de buitenste hoogspanningsdisconnector ligt in hun complementaire functies in het elektrisch systeem:

Circuitonderbreking: De vacuümcircuitonderbreker is verantwoordelijk voor het onderbreken van het elektrische circuit tijdens normale werking of in geval van storing.Het fungeert als het primaire middel om de stroomstroom te verbrekenIn tegenstelling hiertoe wordt de ontkoppelingsisolator gebruikt voor het isoleren van het circuit van de stroombron tijdens onderhouds- of reparatiewerkzaamheden.Het biedt een extra laag veiligheid door het circuit fysiek te openen.

Coördinatie: In hoogspanningsnetwerken werken vaak de vacuümsluiter en de ontkoppelingsisolator samen.De schakelaar is verantwoordelijk voor het detecteren van storingen en trippen om de stroom te onderbreken, terwijl de ontkoppelingsisolator wordt gebruikt om het circuit fysiek te isoleren en een zichtbare indicatie te geven van de ontkoppeling.

Veiligheid en onderhoud: De ontkoppelingspaneel speelt een cruciale rol bij het garanderen van de veiligheid van het onderhoudspersoneel.de ontkoppelingsisolator wordt gebruikt om het circuit te openen en een zichtbare luchtkloof te biedenDit zorgt ervoor dat de apparatuur zonder stroom werkt en dat de werking ervan veilig is.

Inleiding van de buitenschakelaar van de GW9-serie

Het gebruik van de in bijlage I vermelde methoden kan worden beperkt tot het gebruik van de in bijlage I vermelde methoden.

Gebeurtenis:

1.Driefasige volledig afgesloten structuur met hoge afdichtingsprestaties.

A.Stabiel en betrouwbaar breken, geen brand- of ontploffingsgevaar; onderhoudsvrij, klein, licht en lange levensduur.

B. Sterke vocht- en dauwpreventie, met name geschikt voor gebruik in koude of vochtige gebieden.

C. Geïmporteerde materialen met een goede isolatieprestatie, hoge temperatuurbestendigheid, UV-bestendigheid en verouderingsbestendigheid.

2.Effectief en betrouwbaar miniaturiseerd veerwerkingsmechanisme.

A. De energieopslagmotor heeft een laag stroomverbruik bij het openen en sluiten; het mechanisme gebruikt een directe transmissiemethode met minder componenten, wat resulteert in een hoge betrouwbaarheid.

B. Het werkmechanisme wordt in een afgesloten doos geplaatst om roest effectief te voorkomen en de betrouwbaarheid van het mechanisme te verbeteren.

3.Gebruikelijke en flexibele besturing en vrije combinatieprestaties.

A. Het kan handmatig worden bediend voor het breken of elektrisch worden bediend voor het openen en sluiten, evenals op afstand vanaf een afstandsbediening.

B. Het kan worden gekoppeld aan een intelligente regelaar om distributie-automatisering te bereiken of gecombineerd met een regelaar voor hervergrendeling om een automatische hervergrendelaar of sectionalizer te vormen.

C. Kan worden uitgerust met twee- of driefase stroomtransformatoren voor overstroom- of kortsluitingsbescherming.

D. Het kan stroomopvangsignalen leveren voor intelligente controllers en kan volgens de vereisten van de gebruiker worden uitgerust met meetstroomtransformatoren.

E. Het kan worden uitgerust met een isolatie-schakelaar met een driefasige vergrendeling met een ingebouwde vergrendelingsinrichting tegen storingen;Het kan ook worden geïnstalleerd met spanningsblusser zuil isolatoren voor eenvoudig onderhoud.

Structuur:

De ladingschakelaar bestaat uit drie delen: pilaar, basis en ophanging voor installatie, bevestiging en opheffing.

1De op de pilaar gemonteerde hoogspanningsschakelaar met een vacuümboogdoofkamer heeft een stabiele en betrouwbare breukprestatie.onderhoudsvrij, klein, lichtgewicht en lange levensduur.

2.De laadschakelaar heeft een volledig afgesloten structuur met een goede afdichtingsprestatie, vocht- en dauwpreventie, geschikt voor gebruik in gebieden met hoge temperaturen en vochtigheid.

3.De belastingschakelaar kan handmatig of elektrisch worden bediend voor het openen en sluiten, en kan ook op afstand worden bestuurd.

4Het werkingsmechanisme is innovatief, eenvoudig, betrouwbaar in werking, compact in omvang en heeft een mechanische levensduur van maximaal 10.000 bewerkingen.en het spanningsniveau kan worden geselecteerd van -220V, 110V, 48V of 24V.

Toepassing:

1Onderstations: Het wordt vaak gebruikt in zowel binnen- als buitenonderstations voor de bescherming en besturing van de middelspanningsverdeling.De vacuümsluiting zorgt voor een betrouwbare onderbreking van de foutstromen, overbelastingsstromen en belastingstromen, waardoor de onderstationsapparatuur wordt beschermd.

2.Industriële en mijnbouwbedrijven: De vacuümcircuitsluiter ZW32-12 wordt gebruikt in distributiesystemen van industriële en mijnbouwbedrijven om motoren, transformatoren,andere elektrische apparatuur van overstromen en kortsluitingenHet helpt de stabiliteit en veiligheid van de stroomvoorziening in deze faciliteiten te handhaven.

3.Landbouwnetwerken: vanwege de frequente werking is de vacuümsluiter geschikt voor toepassing in landelijke elektriciteitsnetwerken.een efficiënte segmentatie van het elektriciteitsnet mogelijk makenBovendien maakt het, wanneer het is uitgerust met een regelaar, automatisering van het distributienet mogelijk, waardoor de betrouwbaarheid en efficiëntie van het plattelandsstroomsysteem worden verbeterd.

4.Bedrijfsgebouwen: De vacuümcircuitsluiter wordt ook in bedrijfsgebouwen gebruikt voor de distributie en bescherming van stroom.het voorkomen van schade aan apparatuur en het minimaliseren van stilstandstijd.

5Spoorwegsystemen: De vacuümcircuitsluiter ZW32-12 wordt ook gebruikt in spoorwegsystemen voor de bescherming en besturing van elektrische installaties, waaronder signaalsystemen, tractie-energievoorziening,en onderstationsHet garandeert een veilige en betrouwbare werking van de spoorweginfrastructuur en draagt bij tot de algehele efficiëntie en prestaties van het systeem.

6.Olie- en gasindustrie: De vacuümcircuitbreaker wordt in de olie- en gasindustrie gebruikt voor de bescherming van elektrische apparatuur in raffinaderijen, pijpleidingen en offshoreplatforms.Het zorgt voor een veilige werking in gevaarlijke omgevingen en beschermt tegen mogelijke elektrische storingen.

Technische parameter:

ZW32-12

GW9-10
