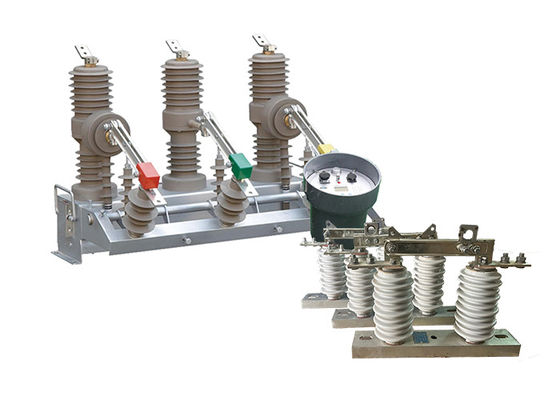

15kV HV-staaf gemonteerde schakelaar Automatische reset schakelaar voor distributiesysteem met keramische haak

15kV HV-staaf gemonteerde schakelaar Automatische reset schakelaar voor distributiesysteem met keramische haak

Productbeschrijving:

De ZW32-12 paal gemonteerde schakelaar is een robuuste distributieapparatuur ontworpen voor buitentoepassingen.Deze schakelaar wordt voornamelijk gebruikt om te onderbreken en sluiten van de belasting stroom, overladingstroom en kortsluitingstroom binnen elektronische systemen.

Een van de belangrijkste voordelen van de ZW32-12 schakelaar is de veelzijdigheid.en landelijke elektriciteitsnettenDit maakt het een geschikte keuze voor een breed scala aan beschermings- en besturingstoepassingen.

Bovendien kan de ZW32-12 schakelaar dienen als een sectioneel schakelaar, waardoor een efficiënte werking van het elektriciteitsnet mogelijk is.specifieke delen van een distributienet kunnen worden geïsoleerd voor onderhoudsdoeleinden of voor het verwerken van storingen.

Om zijn functionaliteit verder te verbeteren, kan de ZW32-12 schakelaar worden geïntegreerd met een regelaar.vergemakkelijken van afstandsbedieningDeze eigenschap draagt bij tot de algemene efficiëntie en betrouwbaarheid van het distributienetwerk.

GW9-10 serie haakstok is een soort draagbaar apparaat dat wordt gebruikt voor het isoleren en aarden van elektrische distributielijnen voor onderhoud, reparatie of nooddoeleinden.Het is een veelzijdig hulpmiddel dat in verschillende toepassingen kan worden gebruikt, met inbegrip van luchtdistributielijnen, onderstations en industriële installaties.

Dehookstickis ontworpen om door één persoon te worden bediend, waardoor het gemakkelijk te bedienen en te manoeuvreren is. Het bestaat uit een telescopische glasvezelstaaf die kan worden verlengd om de elektrische apparatuur te bereiken,met een vermogen van meer dan 50 W, waarmee de gebruiker verschillende taken kan uitvoeren, zoals het openen of sluiten van schakelaars en aardingslijnen.

De haak is ontworpen om een zichtbare breuk in het elektrische circuit te veroorzaken, wat de bescherming tegen toevallig contact met energietoestellen bevordert.Het is ook ontworpen om te bestand te zijn tegen zware omgevingsomstandigheden, zoals sterke winden, regen en sneeuw, waardoor het geschikt is voor gebruik in buitenomgevingen.

Dubbele werking van het gebruik wanneer de isolatie-schakelaar van de GW9-10-serie kan worden gebruikt met de vacuümsluiters.

Inleiding van de controller:

De controller ondersteunt communicatie via een 485/232-interface, waarmee afstandsbewaking en -besturing mogelijk is.

Wanneer een zware schakelaar wordt gedetecteerd, versnelt het apparaat automatisch het ontkoppelingsproces in geval van een blijvende storing.

Afstands-/handmatig sluiten en opnieuw sluiten: de gebruiker heeft de mogelijkheid om het circuit op afstand of handmatig te sluiten en opnieuw te sluiten.als de gebruiker vergeet de aardingsschakelaar te verwijderen bij het herstellen van de stroom na het repareren van een lijn, kan het apparaat het ontkoppelingsproces versnellen om de veiligheid te waarborgen.

Deze functie biedt flexibiliteit bij het bepalen van de juiste vertraging voordat het circuit na een storing opnieuw wordt afgesloten.

Het spring sluitingscircuit van de controller is voorzien van een anti-misoperatie ontwerp en een anti-sprongfunctie om onbedoeld sluiten van het circuit te voorkomen.

De regelaar kan onderscheid maken tussen storingen in de zone en buiten de zone op basis van nul-sequentie stroom.Deze mogelijkheid helpt bij het identificeren van de locatie van storingen en maakt een doelgerichter probleemoplossing en onderhoud mogelijk.

Vermijding van storingen: de afstandsbediening is ontworpen om storingen te voorkomen.het risico op onbedoelde acties verminderen.

Structuur:

De schakelaar voor de belastingonderbreking bestaat uit een zuil, een basis en een ophanging voor montage, bevestiging en opheffing.

1De met een vacuümonderbreker uitgeruste kolommenhoge-spanningslastbreukschakelaar heeft een stabiele en betrouwbare breukprestatie, geen ontstekings- en ontploffingsgevaar, veiligheid, onderhoudsvrij, kleine afmetingen,lichtgewicht en lange levensduur, enz.

Kenmerken.

2De schakelaar is volledig afgesloten, met een goede dichtheid, vochtbestendigheid en ontvochtiging.

3Het sluiten en openen van de schakelaar voor de belastingonderbreking kan handmatig of elektrisch of op afstand worden bediend.

4Het werkingsmechanisme is nieuw, eenvoudig, betrouwbaar, klein, de mechanische levensduur is tot 10.000 keer, de energieopslagmotor is een DC-permanente magneetmotor,het spanningsniveau is -220V-110V-48V-24V dat kan worden gekozen.

Voordeel:

1Kleine grootte: het apparaat is ontworpen met een compacte vormfactor, waardoor het gemakkelijk kan worden geïnstalleerd in beperkte ruimtemomenten.De kleine afmetingen maken het geschikt voor toepassingen waar ruimte beperkt is..

2Lichte gewicht: het apparaat is licht, wat het transport en de installatie vereenvoudigt.Het vermindert de fysieke belasting bij het hanteren en maakt het gemakkelijker om te monteren of te integreren in bestaande systemen.

3Onderhoudsvrij: het apparaat is ontworpen om minimaal onderhoud te vereisen.vermindering van de noodzaak van frequente inspecties of vervangingenDeze functie bespaart tijd en middelen op onderhoudswerkzaamheden.

4.Anti-condensatie: het apparaat bevat maatregelen om condensatie te voorkomen. Het bevat beschermende elementen zoals afdichting of isolatie om het risico op vochtophoping te minimaliseren.Dit helpt bij het behoud van optimale prestaties en beschermt interne onderdelen tegen mogelijke schade door vocht.

5. Aanpast zich aan ongunstige weersomstandigheden en vuil milieu: het apparaat is ontworpen om te bestand te zijn tegen moeilijke weersomstandigheden, zoals extreme temperaturen, vochtigheid of blootstelling aan stof en vuil.De robuuste constructie en de beschermende eigenschappen zorgen voor een betrouwbare werking in ongunstige omstandigheden, waardoor het risico op storingen of afname van de prestaties wordt verminderd.

Toepassing:

1Stroomverdelingssystemen: de schakelaar kan worden gebruikt in elektriciteitsdistributienetwerken, waaronder substations, schakelapparatuur en distributiepanelen.De intelligente besturingsfuncties zorgen voor verbeterde monitoring en bescherming., waardoor een efficiënte en betrouwbare werking van het distributiesysteem mogelijk is.

2.Industriële installaties: de schakelaar is geschikt voor de bescherming van elektrische apparatuur en machines in industriële omgevingen.en procesautomatiseringssystemen, waarbij de veiligheid en de ononderbroken werking van kritieke industriële processen worden gewaarborgd.

3.Vernieuwbare energiesystemen: de schakelaar is geschikt voor gebruik in hernieuwbare energiesystemen, zoals zonne-energiecentrales en windparken.de bescherming van gevoelige apparatuur voor hernieuwbare energie en het voorkomen van schade door overbelastingen of storingen.

4.Laadstations voor elektrische voertuigen: Met de toenemende acceptatie van elektrische voertuigen (EV's) kan de Intelligent Permanent Magnetic Circuit Breaker worden gebruikt in EV-laadstations.Het biedt een snelle en nauwkeurige bescherming tegen overstromingen en kortsluitingen, waardoor veilige en betrouwbare laadwerkzaamheden worden gewaarborgd.

5.Energiebeheersystemen: De intelligente besturingsfuncties van de schakelaar maken deze compatibel met energiebeheersystemen.Het kan worden geïntegreerd in slimme thuis- of gebouwsautomatiseringssystemen om het energieverbruik te optimaliseren, monitoren van elektrische parameters en activeren van belastingsverwijdering of vraagresponsfuncties.

Voorwaarde:

1Hoogte: niet meer dan 2000 meter;

2Temperatuur: -45 ° C ~ + 40 ° C. Dagelijkse temperatuurverschil: 25 ° C;

3.Windsnelheid: niet meer dan 35 m / s

4Geen ontvlambare, explosieve gevaarlijke chemische corrosie en gewelddadige trillingen.

Technische parameter:

ZW32-12

GW9-10
