Driefasige 50Hz-staaf gemonteerde schakelaar Hoogspanning Hoog rendement

AC-staaf gemonteerde schakelaar hoge spanning hoge efficiëntie met slimme controller auto reset vacuüm schakelaar

Productbeschrijving:

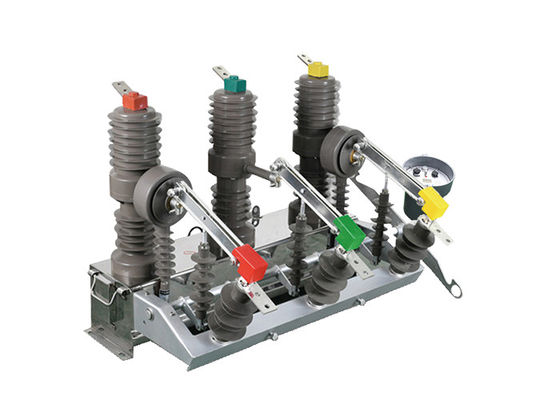

De ZW32-12 paal gemonteerde schakelaar is een robuuste distributieapparatuur ontworpen voor buitentoepassingen.Deze schakelaar wordt voornamelijk gebruikt om te onderbreken en sluiten van de belasting stroom, overladingstroom en kortsluitingstroom binnen elektronische systemen.

Een van de belangrijkste voordelen van de ZW32-12 schakelaar is de veelzijdigheid.en landelijke elektriciteitsnettenDit maakt het een geschikte keuze voor een breed scala aan beschermings- en besturingstoepassingen.

Bovendien kan de ZW32-12 schakelaar dienen als een sectioneel schakelaar, waardoor een efficiënte werking van het elektriciteitsnet mogelijk is.specifieke delen van een distributienet kunnen worden geïsoleerd voor onderhoudsdoeleinden of voor het verwerken van storingen.

Om zijn functionaliteit verder te verbeteren, kan de ZW32-12 schakelaar worden geïntegreerd met een regelaar.vergemakkelijken van afstandsbedieningDeze eigenschap draagt bij tot de algemene efficiëntie en betrouwbaarheid van het distributienetwerk.

Inleiding van de controller:

De controller ondersteunt communicatie via een 485/232-interface, waarmee afstandsbewaking en -besturing mogelijk is.

Wanneer een zware schakelaar wordt gedetecteerd, versnelt het apparaat automatisch het ontkoppelingsproces in geval van een blijvende storing.

Afstands-/handmatig sluiten en opnieuw sluiten: de gebruiker heeft de mogelijkheid om het circuit op afstand of handmatig te sluiten en opnieuw te sluiten.als de gebruiker vergeet de aardingsschakelaar te verwijderen bij het herstellen van de stroom na het repareren van een lijn, kan het apparaat het ontkoppelingsproces versnellen om de veiligheid te waarborgen.

Deze functie biedt flexibiliteit bij het bepalen van de juiste vertraging voordat het circuit na een storing opnieuw wordt afgesloten.

Het spring sluitingscircuit van de controller is voorzien van een anti-misoperatie ontwerp en een anti-sprongfunctie om onbedoeld sluiten van het circuit te voorkomen.

De regelaar kan onderscheid maken tussen storingen in de zone en buiten de zone op basis van nul-sequentie stroom.Deze mogelijkheid helpt bij het identificeren van de locatie van storingen en maakt een doelgerichter probleemoplossing en onderhoud mogelijk.

Vermijding van storingen: de afstandsbediening is ontworpen om storingen te voorkomen.het risico op onbedoelde acties verminderen.

Toepassing:

1Onderstations: Het wordt vaak gebruikt in zowel binnen- als buitenonderstations voor bescherming en besturing van de middelspanningsverdeling.De vacuümsluiting zorgt voor een betrouwbare onderbreking van de foutstromen, overbelastingsstromen en belastingstromen, waardoor de onderstationsapparatuur wordt beschermd.

2.Industriële en mijnbouwbedrijven: De vacuümcircuitsluiter ZW32-12 wordt gebruikt in distributiesystemen van industriële en mijnbouwbedrijven om motoren, transformatoren,andere elektrische apparatuur van overstromen en kortsluitingenHet helpt de stabiliteit en veiligheid van de stroomvoorziening in deze faciliteiten te handhaven.

3Ziekenhuizen en zorginstellingen: De vacuümcircuitsluiter ZW32-12 wordt in ziekenhuizen en zorginstellingen gebruikt om elektrische systemen en medische apparatuur te beschermen.Het zorgt voor betrouwbare circuitonderbreking en beschermt tegen potentiële gevaren, waarbij de continue werking van de kritieke medische diensten wordt gewaarborgd.

4.Bouwwerken en woningen: De vacuümsluiters worden gebruikt in commerciële gebouwen en woningen voor de distributie en bescherming van elektriciteit.Het zorgt voor de veiligheid van elektrische systemen, waardoor overbelastingen en kortsluitingen worden voorkomen en het risico op elektrische branden wordt beperkt.

5.Smart Grid-toepassingen: De intelligente besturingsmogelijkheden van de schakelaar maken hem compatibel met slimme nettoepassingen.Het kan worden geïntegreerd in slimme netsystemen om op afstand te kunnen monitoren, foutdiagnosticatie en belastingbeheer, wat bijdraagt tot de algemene efficiëntie en betrouwbaarheid van het net.

6.Laadstations voor elektrische voertuigen: Met de toenemende acceptatie van elektrische voertuigen (EV's) kan de Intelligent Permanent Magnetic Circuit Breaker worden gebruikt in EV-laadstations.Het biedt een snelle en nauwkeurige bescherming tegen overstromingen en kortsluitingen, waardoor veilige en betrouwbare laadwerkzaamheden worden gewaarborgd.

Structuur:

1Frame: Het frame dient als het belangrijkste structurele onderdeel van de schakelaar en biedt ondersteuning en onderdak voor de interne onderdelen.

2.Stromdragende componenten: Deze componenten omvatten de contacten, geleiders en stroomdragende onderdelen die het elektrische pad door de schakelaar vormen.Ze zijn verantwoordelijk voor het leiden en onderbreken van de stroom van stroom.

3Permanente magneet: de permanente magneet is een cruciaal onderdeel van de schakelaar.Bestaat uit permanente magneten die een magnetisch veld genereren om de tripping-actie van de schakelaar te regelenDe magneten zijn zorgvuldig gepositioneerd om de gewenste magnetische kracht te leveren voor een efficiënte en precieze werking.

4.Tripping mechanisme: het tripping mechanisme is verantwoordelijk voor het openen van de schakelaar wanneer een storing of overbelasting wordt vastgesteld.In een intelligente permanente magnetische schakelaar, is het ontstekingsmechanisme ontworpen om snel en nauwkeurig te reageren op de foutsignalen van het intelligente besturingssysteem.

5.Intelligent besturingssysteem: het intelligente besturingssysteem is het brein van de schakelaar.met een vermogen van niet meer dan 50 WHet besturingssysteem kan ook communicatieinterfaces bevatten voor afstandsbewaking, gegevenslogging,en integratie met andere systemen.

6Hulpcomponenten: Er kunnen verschillende hulpcomponenten in een intelligente permanente magnetische schakelaar aanwezig zijn, afhankelijk van de specifieke toepassing en vereisten.Deze kunnen onder meer indicatoren omvatten, hulpcontacten voor signalerings- en besturingsdoeleinden, mechanische vergrendelingen en eindpunten voor externe bedrading.

7Behuizing: De schakelaar wordt doorgaans in een behuizing geplaatst om bescherming te bieden tegen omgevingsfactoren, zoals stof, vocht en fysieke schade.De behuizing kan worden gemaakt van duurzame materialen zoals metaal of hoogwaardige kunststoffen.

Voorwaarde:

1.hoogte van niet meer dan 2000 m;

2Omgevingstemperatuur: -45 ° C ~ + 40 ° C. Dagelijkse temperatuurverschil: 25 ° C.

3Windsnelheid niet meer dan 35 m / s

4Geen ontvlambare, explosieve gevaarlijke chemische corrosie en gewelddadige trillingen.

Technische parameter:
