Productbeschrijving:

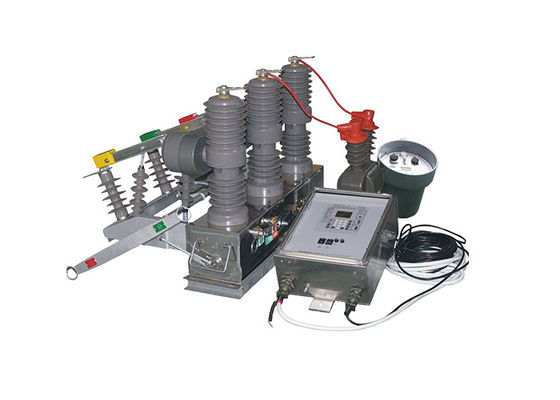

De ZW32-12 ((F) paal gemonteerde schakelaar met sensoren met nulreeks verwijst naar een specifiek model van de vacuümschakelaar die is uitgerust met sensoren met nulreeks.
c. met een vermogen van meer dan 50 W,zijn apparaten die worden gebruikt voor het detecteren en meten van de onevenwichtige of reststromen in een driefasig elektriciteitssysteemDeze sensoren zijn speciaal ontworpen om de som van de driefasenstromen te detecteren en te meten, die in een evenwichtig systeem idealiter nul moeten zijn.
De opname van sensoren voor de nulreeks in de vacuümcircuitsluiter ZW32-12 biedt extra functionaliteit en bescherming.de schakelaar kan grondfouten of onevenwichtige omstandigheden in het systeem detecterenDit maakt een betere foutdetectie en een snellere reactie op abnormale omstandigheden mogelijk, waardoor de veiligheid en betrouwbaarheid van het elektriciteitsdistributiesysteem worden verbeterd.
De sensoren van de nulreeks zorgen ervoor dat de schakelaar ZW32-12 een betere bescherming biedt tegen grondfouten, onevenwichtige belastingen,en andere abnormale omstandigheden die zich kunnen voordoen in het elektrische systeemDit helpt om schade aan apparatuur te voorkomen, uitvaltijd te minimaliseren en de veiligheid van personeel te waarborgen.

Voordeel:

1Kleine afmetingen: het apparaat is ontworpen met een compacte vormfactor, waardoor het gemakkelijk kan worden geïnstalleerd in beperkte ruimtemomenten.De kleine afmetingen maken het geschikt voor toepassingen waar ruimte beperkt is..

2Lichte gewicht: het apparaat is licht, wat het transport en de installatie vereenvoudigt.Het vermindert de fysieke belasting bij het hanteren en maakt het gemakkelijker om te monteren of te integreren in bestaande systemen.

3Onderhoudsvrij: het apparaat is ontworpen om minimaal onderhoud te vereisen.vermindering van de noodzaak van frequente inspecties of vervangingenDeze functie bespaart tijd en middelen op onderhoudswerkzaamheden.

4.Anti-condensatie: het apparaat bevat maatregelen om condensatie te voorkomen. Het bevat beschermende functies zoals afdichting of isolatie om het risico op vochtophoping te minimaliseren.Dit helpt bij het behoud van optimale prestaties en beschermt interne onderdelen tegen mogelijke schade door vocht.

5. Aanpast zich aan ongunstige weersomstandigheden en vuile omgeving: het apparaat is ontworpen om te bestand te zijn tegen moeilijke weersomstandigheden, zoals extreme temperaturen, vochtigheid of blootstelling aan stof en vuil.De robuuste constructie en de beschermende eigenschappen zorgen voor een betrouwbare werking in ongunstige omstandigheden, waardoor het risico op storingen of afname van de prestaties wordt verminderd.

Gebeurtenis:

1.Nominale spanning en stroom: de schakelaar is ontworpen voor driefasige wisselstroomsystemen met een nominale spanning die geschikt is voor buitendistributieapparatuur.Het werkt met een frequentie van 50 Hz en heeft een nominale stroom van 630A tot 1250ADeze hogere nominale stroom maakt het geschikt voor toepassingen met een hoger vermogen.

2.Kortcircuitcapaciteit: De schakelaar heeft een hoge kortcircuitstroom van 20kA. Dit betekent dat hij effectief storingsstromen van maximaal 20.000 Ampere kan onderbreken en verwerken,betrouwbare bescherming tegen kortsluitingen en beperking van mogelijke schade aan het elektrisch systeem.

3Bescherming en regeling van het systeem: het primaire doel van deze schakelaar is de bescherming en regeling van het elektrische systeem.Het is ontworpen om de stroomstroom te onderbreken bij overstromingsomstandighedenDoor de stroom af te snijden, helpt het om schade aan de apparatuur te voorkomen en zorgt het voor de veiligheid van het systeem.

4.Uitdoortoepassing: deze schakelaar is speciaal ontworpen voor gebruik in het buitenleven, waardoor deze geschikt is voor toepassingen in verschillende distributiesystemen in het buitenleven.De robuuste constructie en de beschermende behuizing maken het bestand tegen omgevingsfactoren zoals weersomstandigheden, stof en vocht.

5.Industriële en mijnbouw toepassingen: De schakelaar is geschikt voor industriële en mijnbouwinstallaties waar een betrouwbare en efficiënte stroomverdeling van cruciaal belang is.De hoge stroomcapaciteit en het robuuste ontwerp maken het geschikt voor het verwerken van de energiebehoeften van zware machines en apparatuur die gewoonlijk in industriële en mijnbouwoperaties voorkomen.

6.Landschappelijke en frequente bedieningsomgevingen: de schakelaar is eenvoudig te installeren en te bedienen, waardoor deze geschikt is voor plattelandsgebieden en plaatsen die frequent moeten worden bediend.Het gebruiksvriendelijke ontwerp en de betrouwbare prestaties zorgen voor een soepele werking en onderhoud, zelfs in moeilijke omgevingen.

Structuur:

De schakelaar voor de belastingonderbreking bestaat uit een zuil, een basis en een ophanging voor montage, bevestiging en opheffing.

1. De met vacuümonderbreker uitgeruste kolom hoogspanningslastbrekerschakelaar heeft een stabiele en betrouwbare breekprestatie, geen ontstekings- en explosiegevaar, veiligheid, onderhoudsvrij, kleine afmetingen,lichtgewicht en lange levensduur, enz.

Kenmerken.

2De schakelaar is volledig afgesloten, met een goede dichtheid, vochtbestendigheid en ontvochtiging.

3Het sluiten en openen van de schakelaar voor de belastingonderbreking kan handmatig of elektrisch of op afstand worden bediend.

4Het werkingsmechanisme is nieuw, eenvoudig, betrouwbaar, klein, de mechanische levensduur is tot 10.000 keer, de energieopslagmotor is een DC-permanente magneetmotor,het spanningsniveau is -220V-110V-48V-24V dat kan worden gekozen.

Inleiding van de controller:

1.Met 485 / 232 communicatie-interface, of via glasvezel, draadloos afstandsbediening; versnelling functie na het opnieuw sluiten;wanneer de schakelaar zwaar is,automatische versnellingsontlading bij blijvende storing;

2.Vanaf afstand/handmatig afsluiten om het uitschakelen te versnellen, en afsluiten opnieuw afsluiten: De gebruiker stuurt stroom na het repareren van de lijn, als hij vergeet de aardingsschakelaar te verwijderen, moet het uitschakelen versnellen.

3.De vertragingstijd van drie hervergrendelingen kan worden ingesteld;

4.De sprong sluitingscircuit is ontworpen tegen storingen en heeft een sprongbeperkende functie;

5.Zero-sequentie stroom kan onderscheid maken tussen in-zone en buiten-zone fouten;

6De afstandsbediening is ontworpen om storingen te voorkomen.

Technische parameters:
