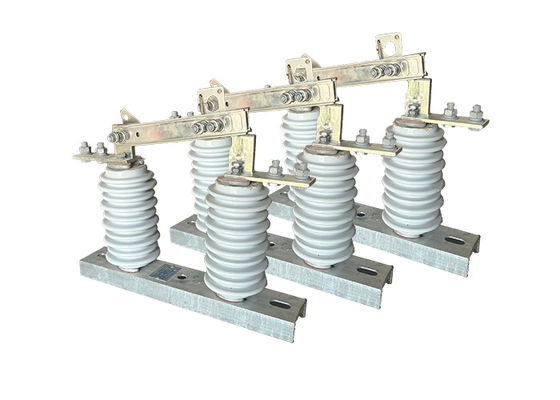

Keramische hoogspanningsisolatie schakelaar 12kV-36kV AC Power Vertical Break Schakelaar voor buitendistributiesysteem
Productbeschrijving:
Een hoogspanningsisolatie-schakelaar is een elektrische schakelaar die is ontworpen om een gedeelte van een elektrisch netwerk of systeem te isoleren van de rest van het systeem voor onderhouds- of reparatiedoeleinden.Het wordt doorgaans gebruikt in hoogspanningsnetwerken voor elektriciteitsoverdracht en -distributie.
De schakelaar is ontworpen om te openen en te sluiten onder normale of abnormale omstandigheden, zoals een storing of overstromingen.het gedeelte van het systeem fysiek loskoppelt van de rest van het netwerk, waardoor de stroom naar dat gedeelte wordt belemmerd.
Hoogspanningsisolatie schakelaars zijn meestal ontworpen om te werken bij spanningen tussen 600 volt en 765.000 volt en kunnen handmatig of automatisch worden bediend.Ze worden gewoonlijk in onderstations of op elektriciteitspalen geïnstalleerd, en zij vormen een belangrijk onderdeel van de elektriciteitsnetinfrastructuur.
Het is belangrijk de juiste veiligheidsprocedures te volgen bij het werken met hoogspanningsschakelaars, omdat deze gevaarlijk kunnen zijn als ze niet correct worden gebruikt.Alleen gekwalificeerd en opgeleid personeel mag hoogspanningsapparatuur bedienen en onderhouden.
Structuur:
Het beschreven product bestaat uit een basis (plaat), een isolatiepost, een geleidend onderdeel en een vergrendelingsinrichting.Het mes is via bouten op de dynamische kop van het mes gemonteerd en is afzonderlijk verbonden met de statische kopHet mes is een slotvormig type, met een afmeting van ongeveer 2 mm en een afmeting van 1 mm.die het warmteafvoeroppervlak verhoogt en de temperatuurstijging vermindertDit draagt bij tot de mechanische sterkte van het mes en maakt het dynamisch thermisch stabiel tegen kortsluitingen.
De op het niet-roterende uiteinde van het contactmes geïnstalleerde vergrendelingsonderdelen en de statische vergrendelingshoek op het statische contact vormen de openingsvergrendeling.het apparaat vergrendelt zich zelf, zodat het remmes niet wegvalt door zijn eigen gewicht of door de werking van elektrische stroom, waardoor de rem zonder oorzaak kan openen.
Dit product wordt vaak gebruikt in elektriciteitstransmissie- en distributiesystemen en speelt een cruciale rol bij de goede werking van het elektriciteitsnet.Bij het werken met deze schakelaars moeten passende veiligheidsprocedures worden gevolgd., en alleen gekwalificeerd en opgeleid personeel mag deze bedienen en onderhouden.
Operatie:
1 Voorbereiding: Voordat de schakelaar wordt ingeschakeld, dient het circuit te worden uitgeschakeld en goed te worden geaard om elektrische gevaren te voorkomen.De schakelaar moet worden gecontroleerd op tekenen van beschadiging of slijtage.
2 Sluiting van de schakelaar: om de schakelaar te sluiten, beweegt de bediener handmatig of op afstand het schakelaarhandvat of de bedieningspaneel naar de gesloten positie.om de stroom door het circuit te laten stromen.
3 Opening van de schakelaar: om de schakelaar te openen, beweegt de bediener handmatig of op afstand de schakelaarhandgreep of de bedieningspaneel naar de open positie.onderbreken van de stroomstroom.
4 Beheer van de boog: bij het openen van de schakelaar kan er een elektrische boog ontstaan tussen de contacten, wat gevaarlijk kan zijn en schade kan veroorzaken aan de schakelaar.de schakelaar kan worden uitgerust met apparaten zoals boogschotels of uitblaasspellen.
5 Veiligheid: de gebruikers van hoogspannings-afkoppelingsschakelaars moeten passende veiligheidsprocedures volgen om elektrische gevaren te voorkomen.en na afsluitings-/tag-outprocedures.
Veiligheidstips:
1.Het uitvoeren van routinetests en onderhoud van de schakelaar om de goede werking ervan te waarborgen.en controle op abnormale verwarming of trillingen.
2.Voordat onderhouds- of reparatiewerkzaamheden aan de schakelaar worden verricht, moet een vergrendelingsprocedure worden uitgevoerd.Deze procedure houdt in dat de schakelaar wordt vergrendeld en gemarkeerd om toevallige energieopwekking tijdens het werk te voorkomen., een extra veiligheidslaag.
3.de personeelsleden die de schakelaar zullen bedienen of werken, een adequate opleiding te geven.en de potentiële gevaren die verbonden zijn aan de omschakeling.
4.Een uitgebreid veiligheidsmanagementsysteem invoeren dat regelmatige veiligheidscontroles, gevarenbeoordelingen en incidentenrapportage omvat.Deze proactieve aanpak van de veiligheid helpt potentiële risico's te identificeren en aan te pakken voordat ze leiden tot ongevallen of verwondingen.
5.Zorg ervoor dat de ventilatie- en koelsystemen van de hoogspanningsisolatie-schakelaars in gesloten of beperkte ruimtes goed zijn. 6.Een goede ventilatie helpt warmte af te voeren en voorkomt dat de schakelaar oververhit raakt, wat kan leiden tot storingen of zelfs branden.
Toepassing:
Hoogspanningsisolatie-schakelaars zijn essentiële onderdelen in elektriciteitstransmissie- en distributiesystemen.omdat zij het mogelijk maken specifieke delen van het netwerk te isoleren voor onderhouds- of reparatiewerkzaamhedenZe kunnen ook worden gebruikt om delen van het netwerk te isoleren in geval van een storing of andere abnormale toestand.
Deze schakelaars zijn ontworpen om hoge spanningen en stromen te verwerken en zijn meestal gemaakt van duurzame en robuuste materialen zoals roestvrij staal, aluminium of koper.Ze zijn ontworpen om te weerstaan aan zware omgevingsomstandigheden, zoals extreme temperaturen, sterke winden en zware regenval.
Er zijn verschillende soorten hoogspanningsschakelaars, waaronder air-break-schakelaars, olie-onderdompelde schakelaars en gas-geïsoleerde schakelaars.en ze werken met behulp van een set van contacten die fysiek te scheiden wanneer de schakelaar wordt geopendOlie ondergedompelde schakelaars worden meestal gebruikt in hoogspanningstoepassingen en zijn gevuld met olie om te voorkomen dat er een boog ontstaat wanneer de schakelaar wordt geopend.Gasgeïsoleerde schakelaars gebruiken zwavelhexafluoride gas om de schakelaarcontacten te isoleren, waardoor kleinere en compactere schakelaars kunnen worden ontworpen.
Hoogspanningsisolatie-schakelaars moeten worden bediend en onderhouden door gekwalificeerd personeel dat een passende opleiding heeft gevolgd.met inbegrip van het gebruik van geschikte persoonlijke beschermingsmiddelen en het toepassen van afsluitings-/uitstallingsprocedures om toevallige activering van de apparatuur te voorkomen.Regulier onderhoud en testen van hoogspanningsschakelaars is ook belangrijk om ervoor te zorgen dat deze goed functioneren en veilig te gebruiken zijn.
Technische parameters:
| Serie nummer. |
Parameter |
Eenheid |
Gegevens |
| 1 |
Nominale spanning |
kV |
12 |
| 2 |
Nominale stroom |
Model nr. |
(H) GW9-12 ((W)/630-20 |
Een |
630 |
| (H) GW9-12(W)/1000-20 |
1000 |
| (H) GW9-12 ((W)/1250-31.5 |
1250 |
| 3 |
4s Korte tijd standhoudende stroom |
Model nr. |
(H) GW9-12 ((W)/630-20 |
kA |
50 |
| (H) GW9-12(W)/1000-20 |
50 |
| (H) GW9-12 ((W)/1250-31.5 |
80 |
| 4 |
Nominale isolatieniveau |
Bliksemgolf weerstaan spanning ((piek) |
Polar-Aarde
(Positief en negatief) |
kV |
75 |
Interfractuur
(Positief en negatief) |
85 |
Industriële frequentie weerstaan spanning
(1 minuut)
(effectieve waarde) |
Droog-/natte test |
Polar-Aarde |
42 ((droog)
34 ((Vlachtig) |
| Interfractuur |
48 ((droog) |
| 48 ((droog) |
48 ((droog)
40 ((Vlachtig) |
| 5 |
Weerstand van het hoofdcircuit |
μ Ω |
630 |
| 1000 |
| 1250 |
| 6 |
Mechanische levensduur |
Tijd |
50 |
| 50 |
| 80 |
