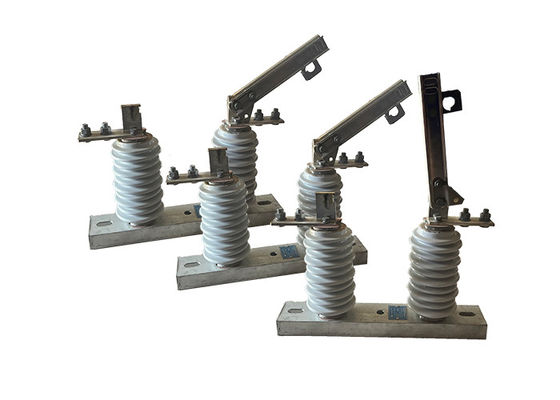

Loadbuster HV Isolator Switch Single Phase Vertical Break Switch Met eenvoudige installatie Met vacuümcircuit breaker
Productbeschrijving:
The high-voltage isolator switch is a new type of isolation switch designed and manufactured by integrating the domestic existing experience in isolation switch production and advanced foreign technology.
De hoogspanningsschakelaar bestaat uit een basis, isolatiepilaren, geleidende onderdelen en mechanische onderdelen.hoge breek- en sluitingslineariteit, en een hoge betrouwbaarheid, die het niveau bereikt van soortgelijke producten in binnen- en buitenland.
Bovendien is er een ander type ontkoppelingsschakelaar genaamd GW9-12 ((W), heeft een eenstadium structuur en is geschikt voor stroomsystemen met een frequentie van 50 Hz en een lijnspanning van 10 kV.Het wordt gebruikt als een circuit voor het breken en sluiten van lijnen wanneer er spanning maar geen belasting. The pollution-resistant isolation switch can meet the requirements of users in heavily polluted areas and effectively solve the problem of flashover caused by pollution during operation of the isolation switch.
Gebeurtenis:
1.Portabel: De Loadbuster is ontworpen om draagbaar te zijn en kan gemakkelijk worden vervoerd naar de locatie waar deze nodig is.
Hoge spanning: Deze schakelaars zijn ontworpen om hoge spanningsniveaus te verwerken, meestal variërend van een paar kilovolts tot enkele honderden kilovolts.
2Isolatie: De schakelaar wordt gebruikt om een gedeelte van het elektriciteitssysteem te isoleren voor onderhouds- of reparatiedoeleinden.
3.Visuele indicatoren: De Loadbuster heeft visuele indicatoren die aangeven of de schakelaar open of dicht is, waardoor de bedieners gemakkelijker de status van het circuit kunnen kennen.
4.Versatiliteit: De Loadbuster kan voor een breed scala van toepassingen worden gebruikt, waaronder het schakelen en isoleren van circuits, evenals voor het aarden en ontkoppelen van apparatuur.
5Veiligheidskenmerken: De Loadbuster is ontworpen met veiligheidskenmerken om de gebruikers te beschermen tegen elektrische gevaren, zoals isolatiematerialen die toevallig contact met actieve onderdelen voorkomen.
6Gemakkelijk te gebruiken: De Loadbuster is ontworpen om eenvoudig te worden gebruikt en vereist minimale training om te werken.
7Verwisselbare messen: De Loadbuster heeft verwisselbare messen die gemakkelijk kunnen worden vervangen, waardoor meer flexibiliteit en veelzijdigheid mogelijk is.
Toepassing:
1Stroomdistributiesystemen: De schakelaar wordt gewoonlijk gebruikt in elektriciteitsdistributienetwerken om specifieke delen van het circuit te isoleren voor onderhoud, reparatie of probleemoplossing.Het stelt technici in staat om veilig aan een bepaald deel van het systeem te werken zonder de stroom aan het hele netwerk te onderbreken..
2Onderstations: Hoogspanningsschakelaars worden gewoonlijk gebruikt in elektrische onderstations om apparatuur, zoals transformatoren of schakelaars, te isoleren van de stroombron.Ze vergemakkelijken het onderhoud, reparatie of vervanging van onderdelen van een substation zonder dat dit de totale stroomvoorziening beïnvloedt.
3.Industriële installaties: De schakelaar wordt gebruikt in industriële omgevingen waar eenfasige hoogspanningscircuits aanwezig zijn.Het maakt het mogelijk om apparatuur of machines tijdens onderhouds- of reparatiewerkzaamheden veilig los te koppelen, waarbij de veiligheid van het personeel wordt gewaarborgd en de apparatuur tegen schade wordt beschermd.
4.Vernieuwbare energiesystemen: In installaties voor hernieuwbare energie, zoals zonne- of windenergiesystemen,Hoogspanningsschakelaars worden gebruikt om specifieke delen van het systeem te isoleren voor onderhouds- of reparatiewerkzaamhedenZe bieden een veilige manier om de stroombron te ontkoppelen van componenten zoals omvormers, batterijen of netverbindingspunten.
5Test en meting: De high voltage disconnect switch wordt vaak gebruikt in test- en meettoepassingen.Het maakt het mogelijk om specifieke delen van een circuit te isoleren om nauwkeurige metingen uit te voeren, analyses of diagnostische tests zonder interferentie van andere aangesloten componenten.
Operatie:
1.Sluiting van de schakelaar: wanneer de schakelaar gesloten is, komen de twee geleidende delen van het circuit met elkaar in contact, waardoor elektrische stroom door het circuit kan stromen.
2Opening van de schakelaar: wanneer de schakelaar wordt geopend, ontstaat er een luchtkloof tussen de twee geleidende delen van het circuit, waardoor de sectie effectief wordt geïsoleerd van de rest van het systeem.Dit wordt meestal gedaan om onderhoud mogelijk te maken, reparatie- of testwerkzaamheden veilig moeten worden uitgevoerd.
3.Aarding van het circuit: Voordat op het geïsoleerde deel van het circuit werk kan worden verricht, is het belangrijk het circuit te aarden om te voorkomen dat zich een resterende elektrische lading opbouwt.Dit wordt meestal gedaan met behulp van een aardschakelaar of aarding elektrode.
Het is belangrijk op te merken dat de bediening van hoogspanningsisolatie-schakelaars alleen door opgeleid en gekwalificeerd personeel mag worden uitgevoerd,omdat zij bij verkeerd gebruik een ernstig risico op elektrische schokken of letsel kunnen vormenBovendien is het belangrijk om alle veiligheidsprocedures en -richtlijnen te volgen bij het werken met hoogspanningsapparatuur, inclusief het dragen van geschikte beschermende kleding en uitrusting.met behulp van geïsoleerde gereedschappen, en ervoor te zorgen dat het gebied vrij is van brandbare of explosieve stoffen.
Plaats:
De relatie tussen de buitenste vacuümcircuitsluiter en de buitenste hoogspanningsdisconnector ligt in hun complementaire functies in het elektrisch systeem:
Circuitonderbreking: De vacuümcircuitonderbreker is verantwoordelijk voor het onderbreken van het elektrische circuit tijdens normale werking of in geval van storing.Het fungeert als het primaire middel om de stroomstroom te verbrekenIn tegenstelling hiertoe wordt de ontkoppelingsisolator gebruikt voor het isoleren van het circuit van de stroombron tijdens onderhouds- of reparatiewerkzaamheden.Het biedt een extra laag veiligheid door het circuit fysiek te openen.
Coördinatie: In hoogspanningsnetwerken werken vaak de vacuümsluiter en de ontkoppelingsisolator samen.De schakelaar is verantwoordelijk voor het detecteren van storingen en trippen om de stroom te onderbreken, terwijl de ontkoppelingsisolator wordt gebruikt om het circuit fysiek te isoleren en een zichtbare indicatie van de ontkoppeling te geven.
Veiligheid en onderhoud: de ontkoppelingspaneel speelt een cruciale rol bij het garanderen van de veiligheid van het onderhoudspersoneel.de ontkoppelingsisolator wordt gebruikt om het circuit te openen en een zichtbare luchtkloof te biedenDit zorgt ervoor dat de apparatuur zonder energie werkt en veilig te bedienen is, terwijl de vacuümsluiting het systeem beschermt tijdens normale werking en bij storingen.
Technische parameters:
| Serie nummer. |
Parameter |
Eenheid |
Gegevens |
| 1 |
Nominale spanning |
kV |
12 |
| 2 |
Nominale stroom |
Model nr. |
(H) GW9-12 ((W)/630-20 |
Een |
630 |
| (H) GW9-12(W)/1000-20 |
1000 |
| (H) GW9-12 ((W)/1250-31.5 |
1250 |
| 3 |
4s Korte tijd standhoudende stroom |
Model nr. |
(H) GW9-12 ((W)/630-20 |
kA |
50 |
| (H) GW9-12(W)/1000-20 |
50 |
| (H) GW9-12 ((W)/1250-31.5 |
80 |
| 4 |
Nominale isolatieniveau |
Bliksemgolf weerstaan spanning ((piek) |
Polar-Aarde
(Positief en negatief) |
kV |
75 |
Interfractuur
(Positief en negatief) |
85 |
Industriële frequentie weerstaan spanning
(1 minuut)
(effectieve waarde) |
Droog-/natte test |
Polar-Aarde |
42 ((droog)
34 ((Vlachtig) |
| Interfractuur |
48 ((droog) |
| 48 ((droog) |
48 ((droog)
40 ((Vlachtig) |
| 5 |
Weerstand van het hoofdcircuit |
μ Ω |
630 |
| 1000 |
| 1250 |
| 6 |
Mechanische levensduur |
Tijd |
50 |
| 50 |
| 80 |
