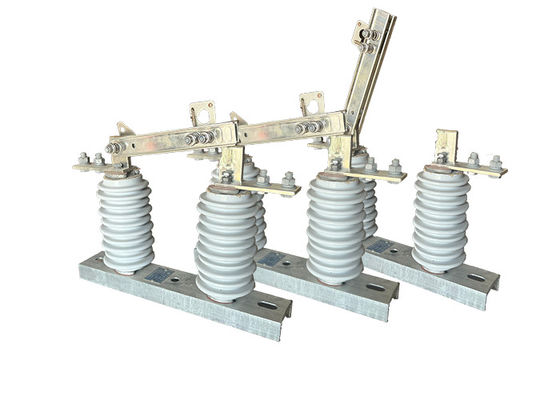

Single Phase AC Power Disconnect Switch 1250A 50Hz High Voltage Isolator Switch Voor Power Transmission Substation
Productbeschrijving:
Hoogspanningsisolatie-schakelaars worden inderdaad gebruikt in hoogspanningsstroomtransmissie- en -distributiesystemen om circuits voor onderhouds- of reparatiedoeleinden van hun energiebronnen te ontkoppelen.Ze zorgen voor een middel om het circuit te isoleren van de stroomvoorziening, waardoor werknemers hun taken veilig kunnen uitvoeren zonder risico op elektrische schokken.
De werking van een hoogspanningsisolatie schakelaar bestaat uit een roterende paal die het openen en sluiten van het schakelaarblad of -contact regelt.het lemmet kan worden ingeschakeld of losgemaaktDit mechanisme maakt een handmatige en zichtbare indicatie van de status van de schakelaar mogelijk.
Om de veiligheid van de gebruiker te waarborgen, is de paal van de hoogspanningsisolatie-schakelaar meestal gemaakt van een niet-geleidend materiaal, zoals glasvezel of composietmaterialen,die isolatie biedt tegen de in het systeem aanwezige hoge spanningDeze isolatie beschermt de bediener tegen elektrische schokken bij het bedienen van de schakelaar.
Hoogspanningsisolatie schakelaars zijn verkrijgbaar in verschillende ontwerpen en maten om verschillende spannings- en stroomratings van de door hen gecontroleerde schakelingen te verwerken.Ze worden gewoonlijk op palen of structuren in buitenomgevingen gemonteerdIn combinatie met andere beschermende voorzieningen zoals schakelaars en veiligheidsbeschermers, kunnen de beveiligingssystemen worden gebruikt om de beveiliging van de beveiliging te verbeteren.ontkoppelingsschakelaars dragen bij aan de algehele veiligheid en betrouwbaarheid van het elektrisch systeem door een middel van isolatie en bescherming te bieden.
Operatie:
1.Initiële positie: De ontkoppelingsschakelaar bevindt zich aanvankelijk in de gesloten positie, wat betekent dat het circuit is aangesloten en aangesloten.De blaad of het contact van de schakelaar is in contact met de overeenkomstige eindpunten of geleiders, waardoor de stroom van elektrische stroom doorgaat.
2Voorbereidings- en veiligheidsmaatregelen: Voordat de schakelaar wordt ingeschakeld, moeten passende veiligheidsmaatregelen worden genomen.het dragen van geschikte persoonlijke beschermingsmiddelen (PBO's) en ervoor te zorgen dat het gebied vrij is van eventuele gevarenHet is essentieel om de vastgestelde veiligheidsprotocollen en -richtlijnen te volgen.
3Handmatige bediening: De bediener draait de paal of handgreep van de schakelaar, die het openen en sluiten van het blad of het contact van de schakelaar regelt.De paal is meestal op een veilige afstand van de elektrische onderdelen en is gemaakt van een niet-geleidend materiaal voor isolatie.
4Opening van de schakelaar: door de paal te draaien, wordt het blad of het contact van de schakelaar losgemaakt van de eindpunten of geleiders, waardoor het circuit effectief wordt geopend.Deze actie onderbreekt de stroomstroom en ontkoppelt het circuit van de energiebron.
5.Zichtbare indicatie: wanneer de schakelaar wordt bediend, geeft deze een zichtbare indicatie van de status.meestal via een transparante behuizing of met behulp van visuele indicatoren, om te bepalen of het circuit is aangesloten of uitgeschakeld.
6Onderhoud of reparatie: met de ontkoppelingsschakelaar in de open positie kunnen onderhouds- of reparatiewerkzaamheden veilig op het circuit worden uitgevoerd.Werknemers kunnen zonder risico op elektrische schokken aan het systeem werken, omdat het circuit is geïsoleerd van de stroombron.
7.Sluiting van de schakelaar: Zodra de onderhouds- of reparatiewerkzaamheden zijn voltooid en het veilig is om de stroom in het circuit te herstellen, draait de bediener de paal in de tegenovergestelde richting om de schakelaar te sluiten.Het lemmet of het contact wordt opnieuw aangesloten op de eindpunten of geleiders, waarbij het circuit opnieuw wordt aangesloten op de energiebron.
8.Verificatie: Na het sluiten van de schakelaar is het belangrijk te controleren of het circuit met succes opnieuw is aangesloten en correct functioneert.Dit kan worden bereikt door middel van passende test- en monitoringprocedures om ervoor te zorgen dat het systeem werkt zoals bedoeld.
Veiligheidstips:
1.Het uitvoeren van routinetests en onderhoud van de schakelaar om de goede werking ervan te waarborgen.en controle op abnormale verwarming of trillingen.
2.Voordat onderhouds- of reparatiewerkzaamheden aan de schakelaar worden verricht, moet een vergrendelingsprocedure worden uitgevoerd.Deze procedure houdt in dat de schakelaar wordt vergrendeld en gemarkeerd om toevallige energieopwekking tijdens het werk te voorkomen., een extra veiligheidslaag.
3.de personeelsleden die de schakelaar zullen bedienen of werken, een adequate opleiding te geven.en de potentiële gevaren die verbonden zijn aan de omschakeling.
4.Een uitgebreid veiligheidsmanagementsysteem invoeren dat regelmatige veiligheidscontroles, gevarenbeoordelingen en incidentenrapportage omvat.Deze proactieve aanpak van de veiligheid helpt potentiële risico's te identificeren en aan te pakken voordat ze leiden tot ongevallen of verwondingen.
5.Zorg ervoor dat de ventilatie- en koelsystemen van de hoogspanningsisolatie-schakelaars in gesloten of beperkte ruimtes goed zijn. 6.Een goede ventilatie helpt warmte af te voeren en voorkomt dat de schakelaar oververhit raakt, wat kan leiden tot storingen of zelfs branden.
Toepassing:
1Stroomdistributiesystemen: De schakelaar wordt gewoonlijk gebruikt in elektriciteitsdistributienetwerken om specifieke delen van het circuit te isoleren voor onderhoud, reparatie of probleemoplossing.Het stelt technici in staat om veilig aan een bepaald deel van het systeem te werken zonder de stroom aan het hele netwerk te onderbreken..
2Onderstations: Hoogspanningsschakelaars worden gewoonlijk gebruikt in elektrische onderstations om apparatuur, zoals transformatoren of schakelaars, te isoleren van de stroombron.Ze vergemakkelijken het onderhoud, reparatie of vervanging van onderdelen van een substation zonder dat dit de totale stroomvoorziening beïnvloedt.
3.Industriële installaties: De schakelaar wordt gebruikt in industriële omgevingen waar eenfasige hoogspanningscircuits aanwezig zijn.Het maakt het mogelijk om apparatuur of machines tijdens onderhouds- of reparatiewerkzaamheden veilig los te koppelen, waarbij de veiligheid van het personeel wordt gewaarborgd en de apparatuur tegen schade wordt beschermd.
4.Vernieuwbare energiesystemen: In installaties voor hernieuwbare energie, zoals zonne- of windenergiesystemen,Hoogspanningsschakelaars worden gebruikt om specifieke delen van het systeem te isoleren voor onderhouds- of reparatiewerkzaamhedenZe bieden een veilige manier om de stroombron te ontkoppelen van componenten zoals omvormers, batterijen of netverbindingspunten.
5Test en meting: De high voltage disconnect switch wordt vaak gebruikt in test- en meettoepassingen.Het maakt het mogelijk om specifieke delen van een circuit te isoleren om nauwkeurige metingen uit te voeren, analyses of diagnostische tests zonder interferentie van andere aangesloten componenten.
Voorwaarde:
1De hoogte is niet hoger dan 1000 m.
2.De omgevingsluchttemperatuur: Maximaal + 40°C;Minimum:Algemeen gebied -30°C, Paramos -40°C;
3.de winddruk niet hoger is dan 700 Pa. (gelijk aan 34 m/s windsnelheid);
4De intensiteit van de aardbeving is niet hoger dan 8 graden.
5.De werksituatie is vrij van frequente heftige trillingen;
6De installatieplaats van een isolator van het gewone type dient weg te worden gehouden van gas, rook, chemische afzettingen, zout-spray mist, stof.
en andere explosieven en corrosieve stoffen die een ernstig effect hebben op de isolatie- en geleidingsvermogen van de isolator
7.Verontreinigingsbestendige isolator is van toepassing op ernstig vieze geleiding gebied, maar het mag geen explosieve stoffen en stoffen die brand veroorzaken
Technische parameters:
| Serie nummer. |
Parameter |
Eenheid |
Gegevens |
| 1 |
Nominale spanning |
kV |
12 |
| 2 |
Nominale stroom |
Model nr. |
(H) GW9-12 ((W)/630-20 |
Een |
630 |
| (H) GW9-12(W)/1000-20 |
1000 |
| (H) GW9-12 ((W)/1250-31.5 |
1250 |
| 3 |
4s Korte tijd standhoudende stroom |
Model nr. |
(H) GW9-12 ((W)/630-20 |
kA |
50 |
| (H) GW9-12(W)/1000-20 |
50 |
| (H) GW9-12 ((W)/1250-31.5 |
80 |
| 4 |
Nominale isolatieniveau |
Bliksemgolf weerstaan spanning ((piek) |
Polar-Aarde
(Positief en negatief) |
kV |
75 |
Interfractuur
(Positief en negatief) |
85 |
Industriële frequentie weerstaan spanning
(1 minuut)
(effectieve waarde) |
Droog-/natte test |
Polar-Aarde |
42 ((droog)
34 ((Vlachtig) |
| Interfractuur |
48 ((droog) |
| 48 ((droog) |
48 ((droog)
40 ((Vlachtig) |
| 5 |
Weerstand van het hoofdcircuit |
μ Ω |
630 |
| 1000 |
| 1250 |
| 6 |
Mechanische levensduur |
Tijd |
50 |
| 50 |
| 80 |
