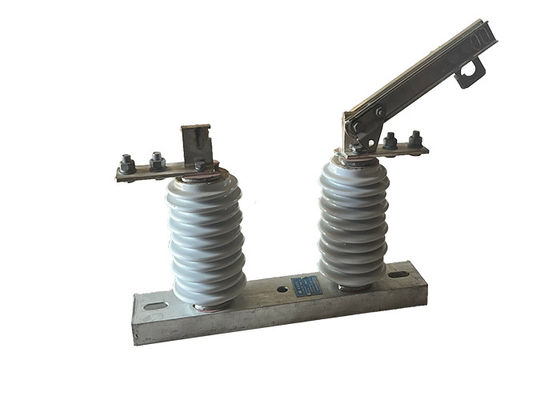

Elektrische hoogspanningsisolatie schakelaar met stabiele prestaties Algemene veiligheid Met buiten vacuüm circuit breaker
Productbeschrijving:
Een elektrische hoogspanningsisolatie schakelaar, ook wel bekend als een hoogspannings ontkoppelingsschakelaar of isolator, is een gespecialiseerde schakelaar die wordt gebruikt in hoogspanningsstroomtransmissie- en distributiesystemen.Het belangrijkste doel ervan is het isoleren van specifieke delen van het elektrisch systeem voor onderhoud., reparatie of veiligheid.
De hoogspanningsisolatie schakelaar werkt door het elektrische circuit fysiek te openen of te sluiten.met een vermogen van meer dan 50 WOmgekeerd, wanneer de schakelaar wordt geopend, onderbreekt deze de stroomstroom, waardoor het circuit effectief wordt losgekoppeld van de energiebron.
Hoogspanningsisolatie-schakelaars worden meestal op strategische punten in het elektrisch systeem geïnstalleerd, waardoor specifieke secties of apparatuur kunnen worden geïsoleerd voor onderhoud, reparatie,of veiligheidsredenenZe worden vaak gebruikt in combinatie met andere beschermende voorzieningen, zoals schakelaars en zekeringen, om de algehele veiligheid en betrouwbaarheid van het hoogspanningsnet te waarborgen.
Gebeurtenis:
1.Constructie: Hoogspanningsisolatie-schakelaars zijn ontworpen om de hoge spanningsniveaus die typisch voorkomen in transmissiesystemen en distributiesystemen aan te kunnen.Ze zijn gebouwd met robuuste en duurzame materialen om de elektrische spanningen en omgevingsomstandigheden van buiteninstallaties te weerstaan.
2Isolatie: Isolatorschakelaars zijn voorzien van passende isolatiematerialen om een veilige werking bij hoge spanningsniveaus te garanderen.De contacten en andere onderdelen van de schakelaar zijn ontworpen om voldoende elektrische isolatie te bieden om bochten of flitsen tijdens het openen of sluiten te voorkomen..
3Zichtbare indicatie: Hoogspanningsisolatie-schakelaars bevatten vaak zichtbare indicatoren om een duidelijke indicatie van hun status te geven.Dit stelt de gebruikers in staat om visueel te bevestigen of de schakelaar in de open of gesloten positie is, waarbij passende isolatie- en veiligheidsmaatregelen worden genomen.
4.Handmatige bediening: Isolatorschakelaars worden doorgaans handmatig bediend met behulp van een draaiend handvat of hefboommechanisme. De bediener draait het handvat of hefboom fysiek om de schakelaar te openen of te sluiten,met een vermogen van meer dan 50 W,.
5Veiligheidsvergrendelingen: in sommige gevallen kunnen hoogspanningsisolatie-schakelaars voorzien zijn van veiligheidsvergrendelingen die ervoor zorgen dat aan bepaalde voorwaarden wordt voldaan voordat de schakelaar kan worden bediend,het controleren of het circuit is uitgeschakeld of dat de juiste veiligheidsprocedures worden gevolgd.
6Aarding: Isolatorschakelaars kunnen voorzien zijn van voorzieningen voor het aarden van het losgekoppelde circuit.Dit helpt bij het ontladen van overgebleven elektrische energie en biedt extra veiligheidsmaatregelen voor onderhoudspersoneel dat aan het systeem werkt.
Operatie:
1 Voorbereiding: Voordat de schakelaar wordt ingeschakeld, dient het circuit te worden uitgeschakeld en goed te worden geaard om elektrische gevaren te voorkomen.De schakelaar moet worden gecontroleerd op tekenen van beschadiging of slijtage.
2 Sluiting van de schakelaar: om de schakelaar te sluiten, beweegt de bediener handmatig of op afstand het schakelaarhandvat of de bedieningspaneel naar de gesloten positie.om de stroom door het circuit te laten stromen.
3 Opening van de schakelaar: om de schakelaar te openen, beweegt de bediener handmatig of op afstand de schakelaarhandgreep of de bedieningspaneel naar de open positie.onderbreken van de stroomstroom.
4 Beheer van de boog: bij het openen van de schakelaar kan er een elektrische boog ontstaan tussen de contacten, wat gevaarlijk kan zijn en schade kan veroorzaken aan de schakelaar.de schakelaar kan worden uitgerust met apparaten zoals boogschotels of uitblaasspellen.
5 Veiligheid: de gebruikers van hoogspannings-afkoppelingsschakelaars moeten passende veiligheidsprocedures volgen om elektrische gevaren te voorkomen.en na afsluitings-/tag-outprocedures.
Structuur:
1Porseleinen Isolator: De isolator is het belangrijkste onderdeel van de isolator en is meestal gemaakt van hoogwaardig porselein.Het is ontworpen om elektrische isolatie te bieden tussen de geleider en de dragende structuur, en wordt gevormd in de gewenste vorm en grootte.
2.Metalen eindbevestigingen: De metalen eindbevestigingen zijn bevestigd aan de isolator en vormen een middel om de isolator aan de geleider en de dragerstructuur te verbinden.Ze zijn meestal gemaakt van gegalvaniseerd staal of ander corrosiebestendig materiaal, en kunnen worden ontworpen met speciale kenmerken zoals spleten of bal-en-sokkelverbindingen voor eenvoudige installatie.
3Afdichtingscompound: een afdichtingscompound wordt gebruikt om de verbinding tussen de isolator en de metalen eindstukken af te dichten, waardoor vocht en verontreinigende stoffen niet in de isolator kunnen komen.
4.Hardware: Hardware zoals bouten, moeren en wasmachines worden gebruikt om de metalen eindbevestigingen aan de isolatoren en de dragerstructuur te bevestigen.
Bevestigingskappen: Bevestigingskappen worden gebruikt om de metalen eindbevestigingen tegen corrosie en beschadiging te beschermen en kunnen van plastic of andere materialen zijn gemaakt.
5Aanvullende kenmerken: afhankelijk van de specifieke toepassing kunnen porseleinen hoogspanningselektrische isolatoren worden ontworpen met aanvullende kenmerken zoals isolatiebarrières, bogen,en aardschakelaars om hun prestaties en veiligheid te verbeteren.
Voorwaarden:
1.De maximale hoogte voor installatie mag niet hoger zijn dan 1000 m.
2De omgevingstemperatuur mag niet hoger zijn dan +40°C en in algemene gebieden mag deze niet lager liggen dan -30°C. In Paramos-gebieden mag deze niet lager liggen dan -40°C.
3De winddruk mag niet hoger zijn dan 700 Pa, wat overeenkomt met een windsnelheid van 34 m/s.
4De isolatie moet bestand zijn tegen aardbevingen van maximaal 8 graden.
5De isolatie moet worden geïnstalleerd op een plaats waar geen frequente heftige trillingen zijn.
6.Voor isolatoren van het gewone type dienen ze weg te worden gehouden van gassen, rook, chemische afzettingen, zout-spray mist, stof,en andere explosieven en corrosieve materialen die de isolatie- en geleidingsvermogen van het isolator ernstig kunnen beïnvloeden.
7Isolatoren van het verontreinigingsbestendige type zijn geschikt voor gebruik in zeer vieze geleidingsgebieden, maar zij mogen niet worden geïnstalleerd in gebieden met explosieven of brandverwekkende materialen.
Technische parameters:
| Serie nummer. |
Parameter |
Eenheid |
Gegevens |
| 1 |
Nominale spanning |
kV |
12 |
| 2 |
Nominale stroom |
Model nr. |
(H) GW9-12 ((W)/630-20 |
Een |
630 |
| (H) GW9-12(W)/1000-20 |
1000 |
| (H) GW9-12 ((W)/1250-31.5 |
1250 |
| 3 |
4s Korte tijd standhoudende stroom |
Model nr. |
(H) GW9-12 ((W)/630-20 |
kA |
50 |
| (H) GW9-12(W)/1000-20 |
50 |
| (H) GW9-12 ((W)/1250-31.5 |
80 |
| 4 |
Nominale isolatieniveau |
Bliksemgolf weerstaan spanning ((piek) |
Polar-Aarde
(Positief en negatief) |
kV |
75 |
Interfractuur
(Positief en negatief) |
85 |
Industriële frequentie weerstaan spanning
(1 minuut)
(effectieve waarde) |
Droog-/natte test |
Polar-Aarde |
42 ((droog)
34 ((Vlachtig) |
| Interfractuur |
48 ((droog) |
| 48 ((droog) |
48 ((droog)
40 ((Vlachtig) |
| 5 |
Weerstand van het hoofdcircuit |
μ Ω |
630 |
| 1000 |
| 1250 |
| 6 |
Mechanische levensduur |
Tijd |
50 |
| 50 |
| 80 |
