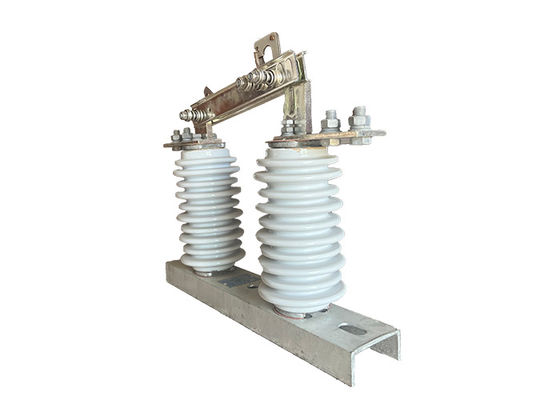

24 kV Hoogspanningsisolatorschakelaar 700 Pa Voor elektrisch systeem Eénfasige AC-sluitschakelaar voor buiten
Productbeschrijving:
De hoogspanningsisolatie-schakelaar, ook wel ontkoppelingsschakelaar of isolatie-schakelaar genoemd, is een essentieel onderdeel van hoogspanningsstelsels.Het is bedoeld voor het ontkoppelen of isoleren van een specifiek deel van een elektrisch circuit van zijn energiebron.
De primaire functie van de hoogspanningsisolatie-schakelaar is om het elektrische circuit fysiek te verbreken, waardoor een scheiding ontstaat tussen de apparatuur en de voedingsbron.Deze ontkoppeling en isolatie stelt het onderhoudspersoneel in staat om veilig aan de apparatuur te werken zonder het risico op elektrische schokken.
In tegenstelling tot een vacuümcircuitbreaker biedt de hoogspanningsisolatie-switch geen boogdoven.Het is niet ontworpen om elektrische bogen te onderbreken of te doven die zich kunnen voordoen tijdens het schakelen van een circuit of bij storingsomstandigheden.
In hoogspanningsnetwerken wordt de hoogspanningsisolatie-schakelaar vaak gecoördineerd met een vacuümcircuitbreaker.De schakelaar is verantwoordelijk voor het detecteren van storingen en trippen om de stroom te onderbreken, terwijl de ontkoppelingsisolator wordt bediend om het circuit fysiek te isoleren en de ontkoppeling visueel aan te geven.
De hoogspanningsisolatie-schakelaar speelt een cruciale rol bij de veiligheid van het onderhoudspersoneel.de ontkoppelingsisolator wordt gebruikt om het circuit te openen en een zichtbare luchtkloof te creërenDeze actie bevestigt dat de apparatuur is uitgeschakeld en veilig is voor onderhoudswerkzaamheden.
Toepassing:
1Isolatie van circuits: Hoogspanningselektrische isolatoren worden hoofdzakelijk gebruikt voor het isoleren van onderdelen van een elektriciteitssysteem voor onderhouds- of reparatiewerken.Dit stelt werknemers in staat om veilig te werken op het geïsoleerde circuit zonder het risico op elektrische schokken of andere elektrische gevaren.
2Veiligheid: Hoogspanningselektrische isolatoren worden ook gebruikt als veiligheidsinrichting om werknemers en het publiek te beschermen tegen elektrische gevaren.Hoogspanningselektrische isolatoren voorkomen toevallig contact met onderdelen van het systeem en verminderen het risico op elektrische ongevallen.
3Foutbescherming: Hoogspanningselektrische isolatoren kunnen ook worden gebruikt om het stroomsysteem te beschermen tegen storingen, zoals kortsluitingen en overbelastingen.Hoogspanningselektrische isolatoren voorkomen dat de fout zich verspreidt naar andere delen van het systeem en verdere schade veroorzaakt.
4.Switching: Hoogspanningselektrische isolatoren kunnen als schakelapparaat worden gebruikt om de stroomstroom in een systeem te regelen.de stroom kan naar behoefte naar verschillende delen van het systeem worden geleid.
5Test: Hoogspanningselektrische isolatoren kunnen ook worden gebruikt voor testdoeleinden, zoals om de spanning of stroom in een circuit te meten of om de prestaties van andere componenten in het systeem te testen..
Gebeurtenis:
1Hoogspannings- en stroomverwerkingscapaciteit: hoogspanningssluiters zijn ontworpen voor het verwerken van hoge spanningen en stromen die gewoonlijk voorkomen in hoogspanningsnetwerken.en zijn doorgaans geschikt voor 69 kV en hoger.
2.Staatse en bewegende contacten: hoogspanningsschakelaars hebben een reeks staande en bewegende contacten die door een luchtkloof worden gescheiden.de contacten zijn met elkaar in contactWanneer de schakelaar wordt geopend, worden de contacten gescheiden, waardoor de stroom door het circuit wordt onderbroken.
3Handmatige of gemotoriseerde bediening: de hoogspanningsschakelaars kunnen handmatig of gemotoriseerd worden bediend, afhankelijk van de specifieke toepassing en vereisten.Met gemotoriseerde schakelaars kan op afstand worden bediend, waardoor de veiligheid en het gemak kunnen worden verbeterd.
4Buitenbouw: hoogspanningsschakelaars zijn ontworpen voor buitengebruik en zijn meestal gemaakt van duurzame materialen zoals staal of aluminium.Ze zijn gebouwd om harde omgevingsomstandigheden te weerstaan, zoals extreme temperaturen, wind, regen en stof.
5.Visuele indicatoren: hoogspanningsschakelaars hebben vaak visuele indicatoren om de status van de schakelaar weer te geven, zoals open of gesloten.Hierdoor kunnen operators snel en gemakkelijk de status van de schakelaar bepalen.
6Veiligheidsvoorzieningen: hoogspanningsschakelaars zijn ontworpen met veiligheidsvoorzieningen ter bescherming van werknemers en het publiek tegen elektrische gevaren.zoals toevallig contact met actieve onderdelen van het systeemDeze functies kunnen veiligheidsinterlocks, aardingsvoorzieningen en waarschuwingslabels omvatten.
Veiligheidsrisico's:
Circuit Isolation: Hoogspanningsisolatie schakelaars worden gebruikt om een deel van een hoogspanningscircuit te isoleren voor onderhoud, reparatie of testen.de sectie kan effectief worden losgekoppeld van de rest van het systeem, zodat het werk veilig kan worden uitgevoerd.
Laadschakelaars: Hoogspanningsisolatie schakelaars kunnen worden gebruikt als laadschakelaars om de stroom van elektrische stroom in een circuit te regelen.Ze zijn vooral nuttig in situaties waarin de belasting relatief klein is en geen schakelaar of zekerheid vereist.
Bescherming van bovenlijnen: Hoogspanningsisolatie-schakelaars worden vaak op bovenlijnen geïnstalleerd om bescherming te bieden tegen blikseminslagen en andere elektrische storingen.Door een gedeelte van de lijn te isoleren, kan de schakelaar helpen schade aan apparatuur te voorkomen en het risico op stroomstortingen te verminderen.
Transformatorbescherming: Hoogspanningsisolatie schakelaars worden ook gebruikt om transformatoren te beschermen door ze te isoleren van het elektrische netwerk in geval van storing of overbelasting.de transformator kan worden losgekoppeld van het netwerk, waardoor schade aan de transformator en andere apparatuur wordt voorkomen.
Technische parameters:
| Serie nummer. |
Parameter |
Eenheid |
Gegevens |
| 1 |
Nominale spanning |
kV |
12 |
| 2 |
Nominale stroom |
Model nr. |
(H) GW9-12 ((W)/630-20 |
Een |
630 |
| (H) GW9-12(W)/1000-20 |
1000 |
| (H) GW9-12 ((W)/1250-31.5 |
1250 |
| 3 |
4s Korte tijd standhoudende stroom |
Model nr. |
(H) GW9-12 ((W)/630-20 |
kA |
50 |
| (H) GW9-12(W)/1000-20 |
50 |
| (H) GW9-12 ((W)/1250-31.5 |
80 |
| 4 |
Nominale isolatieniveau |
Bliksemgolf weerstaan spanning ((piek) |
Polar-Aarde
(Positief en negatief) |
kV |
75 |
Interfractuur
(Positief en negatief) |
85 |
Industriële frequentie weerstaan spanning
(1 minuut)
(effectieve waarde) |
Droog-/natte test |
Polar-Aarde |
42 ((droog)
34 ((Vlachtig) |
| Interfractuur |
48 ((droog) |
| 48 ((droog) |
48 ((droog)
40 ((Vlachtig) |
| 5 |
Weerstand van het hoofdcircuit |
μ Ω |
630 |
| 1000 |
| 1250 |
| 6 |
Mechanische levensduur |
Tijd |
50 |
| 50 |
| 80 |
