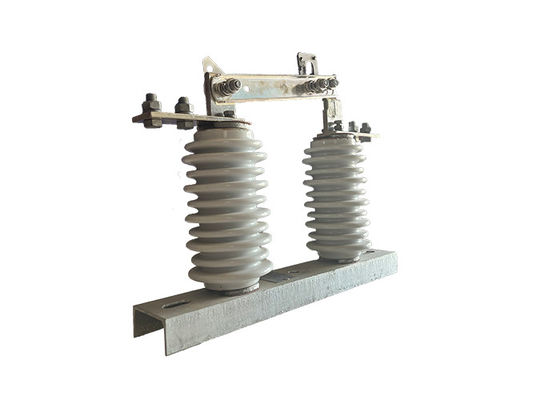

Draagbare hogespanning DC ontkoppelingsschakelaar Single Phase Isolator Schakelaar 1000 meter Hoogte Gebruikt met outdoor VCB

Draagbare hogespanning DC ontkoppelingsschakelaar Single Phase Isolator Schakelaar 1000 meter Hoogte Gebruikt met outdoor VCB

Productbeschrijving:

Een hoogspanningsisolatie-schakelaar is een elektrische schakelaar die wordt gebruikt om een circuit van zijn stroombron los te koppelen.Het wordt doorgaans gebruikt in hoogspanningsstroomtransmissie- en -distributiesystemen om onderhoudspersoneel in staat te stellen veilig te werken aan de apparatuur zonder het risico op elektrische schokken.

Een High Voltage Electrical Disconnector heeft een blad of contact dat kan worden geopend of gesloten door de paal te draaien, waardoor het circuit wordt aangesloten of uitgesloten.De paal heeft meestal een niet-geleidend materiaal om de operator te isoleren van de hoge spanning.

Hoogspanningsisolatie-schakelaars zijn er in verschillende ontwerpen en maten, afhankelijk van de spanning en stroom van het circuit dat ze moeten bedienen.Ze worden vaak op een paal of op een bouwwerk gemonteerd en worden vaak gebruikt in combinatie met andere beschermingsmiddelen, zoals schakelaars en zekeringen, om de veiligheid en betrouwbaarheid van het elektrisch systeem te waarborgen.

Operatie:

1.Sluiting van de schakelaar: wanneer de schakelaar gesloten is, komen de twee geleidende delen van het circuit met elkaar in contact, waardoor elektrische stroom door het circuit kan stromen.

2Opening van de schakelaar: wanneer de schakelaar wordt geopend, ontstaat er een luchtkloof tussen de twee geleidende delen van het circuit, waardoor de sectie effectief wordt geïsoleerd van de rest van het systeem.Dit wordt meestal gedaan om onderhoud mogelijk te maken, reparatie- of testwerkzaamheden veilig moeten worden uitgevoerd.

3.Aarding van het circuit: Voordat op het geïsoleerde deel van het circuit werk kan worden verricht, is het belangrijk het circuit te aarden om te voorkomen dat zich een resterende elektrische lading opbouwt.Dit wordt meestal gedaan met behulp van een aardschakelaar of aarding elektrode.

Het is belangrijk op te merken dat de bediening van hoogspanningsisolatie-schakelaars alleen door opgeleid en gekwalificeerd personeel mag worden uitgevoerd,omdat zij bij verkeerd gebruik een ernstig risico op elektrische schokken of letsel kunnen vormenBovendien is het belangrijk om alle veiligheidsprocedures en -richtlijnen te volgen bij het werken met hoogspanningsapparatuur, inclusief het dragen van geschikte beschermende kleding en uitrusting.met behulp van geïsoleerde gereedschappen, en ervoor te zorgen dat het gebied vrij is van brandbare of explosieve stoffen.

Gebeurtenis:

1Isolatie: De schakelaar wordt gebruikt om een enkele fase van het elektriciteitssysteem te isoleren voor onderhouds- of reparatiedoeleinden.

2.High Voltage Rating: Deze schakelaars zijn ontworpen om hoge spanningsniveaus te verwerken, meestal variërend van een paar kilovolts tot enkele honderden kilovolts.

3Handmatige bediening: de schakelaar wordt handmatig bediend met behulp van een haak of een hendel. De bediener moet worden opgeleid in de veilige bediening van de schakelaar.

4.Visuele indicatoren: Sommige schakelaars hebben visuele indicatoren die laten zien of de schakelaar open of dicht is, waardoor operators gemakkelijker de status van het circuit kunnen kennen.

5Duurzaamheid: Deze schakelaars zijn ontworpen om te bestand te zijn tegen harde omgevingsomstandigheden, zoals extreme temperaturen, vochtigheid en corrosieve stoffen.

6Veiligheidskenmerken: De schakelaar is ontworpen met veiligheidskenmerken om de gebruikers te beschermen tegen elektrische gevaren, zoals isolatiematerialen die toevallig contact met actieve onderdelen voorkomen.

7Compacte grootte: enkelfasige hoogspanningsisolatie schakelaars zijn meestal compact van formaat en kunnen in kleine ruimtes worden geïnstalleerd.

Toepassing:

1.Circuit Isolation: Hoogspanningsisolatie schakelaars worden gebruikt om een deel van een hoogspanningscircuit te isoleren voor onderhoud, reparatie of testen.de sectie kan effectief worden losgekoppeld van de rest van het systeem, zodat het werk veilig kan worden uitgevoerd.

2.Load Switching: Hoogspanningsisolatie-schakelaars kunnen worden gebruikt als belastingschakelaars om de stroom van elektrische energie in een circuit te regelen.Ze zijn vooral nuttig in situaties waarin de belasting relatief klein is en geen schakelaar of zekerheid vereist.

3.Bescherming van bovenlijnen: Hoogspanningsisolatie-schakelaars worden vaak op bovenlijnen geïnstalleerd om bescherming te bieden tegen blikseminslagen en andere elektrische storingen.Door een gedeelte van de lijn te isoleren, kan de schakelaar helpen schade aan apparatuur te voorkomen en het risico op stroomstortingen te verminderen.

4Transformatorbescherming: Hoogspanningsisolatie-schakelaars worden ook gebruikt om transformatoren te beschermen door ze te isoleren van het elektrisch netwerk in geval van storing of overbelasting.de transformator kan worden losgekoppeld van het netwerk, waardoor schade aan de transformator en andere apparatuur wordt voorkomen.

met een vermogen van niet meer dan 50 W

De relatie tussen de buitenste vacuümcircuitsluiter en de buitenste hoogspanningsdisconnector ligt in hun complementaire functies in het elektrisch systeem:

1.Scircuitonderbreking: De vacuümsluiting is verantwoordelijk voor het onderbreken van het elektrische circuit tijdens normale werking of bij storing.Het fungeert als het primaire middel om de stroomstroom te verbrekenIn tegenstelling hiertoe wordt de ontkoppelingsisolator gebruikt voor het isoleren van het circuit van de stroombron tijdens onderhouds- of reparatiewerkzaamheden.Het biedt een extra laag veiligheid door het circuit fysiek te openen.

2Coördinatie: In hoogspanningsstelsels worden de vacuümsluiter en de ontkoppelingsisolator vaak gecoördineerd om samen te werken.De schakelaar is verantwoordelijk voor het detecteren van storingen en trippen om de stroom te onderbreken, terwijl de ontkoppelingsisolator wordt gebruikt om het circuit fysiek te isoleren en een zichtbare indicatie van de ontkoppeling te geven.

3.Veiligheid en onderhoud: De ontkoppelingspaneel speelt een cruciale rol bij het waarborgen van de veiligheid van het onderhoudspersoneel.de ontkoppelingsisolator wordt gebruikt om het circuit te openen en een zichtbare luchtkloof te biedenDit zorgt ervoor dat de apparatuur zonder energie werkt en veilig te bedienen is, terwijl de vacuümsluiting het systeem beschermt tijdens normale werking en bij storingen.
