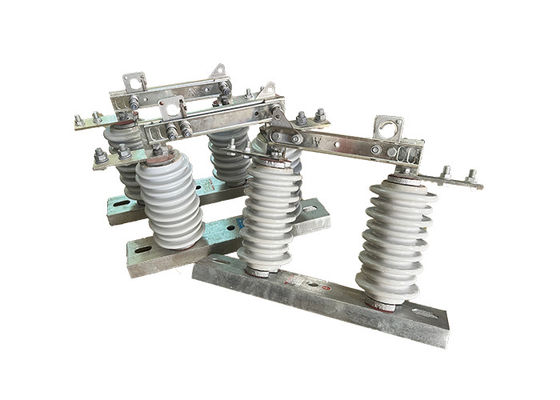

Single Phase High Voltage Disconnector Switch 630A 12kV Porseleinen Outdoor Made Disconnector Switch met slimme werking

Single Phase High Voltage Disconnector Switch 630A 12kV Porseleinen Outdoor Made Disconnector Switch met slimme werking

Productbeschrijving:

Hoogspanningsschakelaars worden inderdaad gebruikt in hoogspanningsstroomtransmissie- en -distributiesystemen om circuits voor onderhouds- of reparatiedoeleinden van hun energiebronnen te ontkoppelen.Ze zorgen voor een middel om het circuit te isoleren van de stroomvoorziening, waardoor werknemers hun taken veilig kunnen uitvoeren zonder risico op elektrische schokken.

De werking van een high voltage ontkoppelingsschakelaar bestaat uit een roterende paal die het openen en sluiten van het blad of het contact van de schakelaar regelt.het lemmet kan worden ingeschakeld of losgemaaktDit mechanisme maakt een handmatige en zichtbare indicatie van de status van de schakelaar mogelijk.

Om de veiligheid van de bediener te waarborgen, is de paal van de ontkoppelingsschakelaar meestal gemaakt van een niet-geleidend materiaal, zoals glasvezel of composietmaterialen,die isolatie biedt tegen de in het systeem aanwezige hoge spanningDeze isolatie beschermt de bediener tegen elektrische schokken bij het bedienen van de schakelaar.

Hoogspanningsschakelaars zijn verkrijgbaar in verschillende ontwerpen en maten om verschillende spannings- en stroomclassificaties van de door hen gecontroleerde circuits aan te passen.Ze worden gewoonlijk op palen of structuren in buitenomgevingen gemonteerdIn combinatie met andere beschermende voorzieningen zoals schakelaars en veiligheidsbeschermers, kunnen de beveiligingssystemen worden gebruikt om de beveiliging van de beveiliging te verbeteren.ontkoppelingsschakelaars dragen bij aan de algehele veiligheid en betrouwbaarheid van het elektrisch systeem door een middel van isolatie en bescherming te bieden..

Operatie:

Hoogspanningsschakelaars scheiden het geleidende onderdeel van de basis met behulp van een isolator om een normale isolatieafstand te garanderen en het geleidende onderdeel, de isolator,met een diameter van niet meer dan 20 mm,Wanneer het in de open positie is, is er een zichtbare kloof en een passende breekisolatie afstand om de normale werkspanning te weerstaan.het kan de normale werkstroom en de storingstroom bij kortsluiting betrouwbaar doorvoerenVanwege de aanwezigheid van een speciaal boogdoofapparaat kan het alleen worden gebruikt voor het schakelen van circuits met spanning maar geen belasting.De openings- en sluitingsbewerkingen worden uitgevoerd met behulp van een isolatiehoek om het ronde gat in het slot te trekken of te duwen, waardoor de dynamische vergrendelingshaak loskomt en zich aansluit bij de statische vergrendelingshaak.

Gebeurtenis:

1.High Voltage Rating: Hoge spanningsisolatie schakelaars zijn ontworpen om hoge spanningsniveaus te weerstaan, meestal variërend van enkele duizenden volt tot enkele honderdduizenden volt.

2Robuuste constructie: Hoogspanningsisolatie schakelaars zijn meestal gemaakt van materialen die zeer bestand zijn tegen elektrische boog, corrosie en andere vormen van beschadiging, zoals porselein of polymeer.

3.Bogenluizen: Veel hoogspanningsisolatie schakelaars zijn ontworpen met boogluizen, die helpen om de warmte die wordt gegenereerd door elektrische boog te verdrijven en beschadiging van de schakelaar te voorkomen.

4.Aardschakelaar: Sommige hoogspanningsisolatie-schakelaars zijn uitgerust met een aardschakelaar, die een extra veiligheidsniveau biedt door het geïsoleerde gedeelte van het circuit te aarden.

5.Vergrendelingsmechanisme: om toevallig sluiten van de schakelaar tijdens onderhoudswerkzaamheden te voorkomen,veel hoogspanningsisolatie schakelaars zijn uitgerust met een vergrendelingsmechanisme dat voorkomt dat de schakelaar wordt gesloten totdat alle veiligheidsprocedures zijn gevolgd.

6. Visuele indicatoren: Hoogspanningsisolatie-schakelaars kunnen ook visuele indicatoren bevatten, zoals lichten of vlaggen,die duidelijk aangeven of de schakelaar in de open of gesloten positie is.

Toepassing:

1Isolatie van circuits: Hoogspanningselektrische isolatoren worden hoofdzakelijk gebruikt voor het isoleren van onderdelen van een elektriciteitssysteem voor onderhouds- of reparatiewerken.Dit stelt werknemers in staat om veilig te werken op het geïsoleerde circuit zonder het risico op elektrische schokken of andere elektrische gevaren.

2Veiligheid: Hoogspanningselektrische isolatoren worden ook gebruikt als veiligheidsinrichting om werknemers en het publiek te beschermen tegen elektrische gevaren.Hoogspanningselektrische isolatoren voorkomen toevallig contact met onderdelen van het systeem en verminderen het risico op elektrische ongevallen.

3Foutbescherming: Hoogspanningselektrische isolatoren kunnen ook worden gebruikt om het stroomsysteem te beschermen tegen storingen, zoals kortsluitingen en overbelastingen.Hoogspanningselektrische isolatoren voorkomen dat de fout zich verspreidt naar andere delen van het systeem en verdere schade veroorzaakt.

4.Switching: Hoogspanningselektrische isolatoren kunnen als schakelapparaat worden gebruikt om de stroomstroom in een systeem te regelen.de stroom kan naar behoefte naar verschillende delen van het systeem worden geleid.

5Test: Hoogspanningselektrische isolatoren kunnen ook worden gebruikt voor testdoeleinden, zoals om de spanning of stroom in een circuit te meten of om de prestaties van andere componenten in het systeem te testen..

Voorwaarde:

1.De maximale hoogte voor installatie mag niet hoger zijn dan 1000 m.

2De omgevingstemperatuur mag niet hoger zijn dan +40°C en in algemene gebieden mag deze niet lager liggen dan -30°C. In Paramos-gebieden mag deze niet lager liggen dan -40°C.

3De winddruk mag niet hoger zijn dan 700 Pa, wat overeenkomt met een windsnelheid van 34 m/s.

4De isolatie moet bestand zijn tegen aardbevingen van maximaal 8 graden.

5De isolatie moet worden geïnstalleerd op een plaats waar geen frequente heftige trillingen zijn.

6.Voor isolatoren van het gewone type dienen ze weg te worden gehouden van gassen, rook, chemische afzettingen, zout-spray mist, stof,en andere explosieven en corrosieve materialen die de isolatie- en geleidingsvermogen van het isolator ernstig kunnen beïnvloeden.

7Isolatoren van het verontreinigingsbestendige type zijn geschikt voor gebruik in zeer vieze geleidingsgebieden, maar zij mogen niet worden geïnstalleerd in gebieden met explosieven of brandverwekkende materialen.

Technische parameters:
