12kV 630A HV AC High EfficiencyPower Disconnect Switch Gb 1985-2014 Lage risico met buiten vacuümcircuit breaker

12kV 630A HV AC High EfficiencyPower Disconnect Switch Gb 1985-2014 Lage risico met buiten vacuümcircuit breaker

Productbeschrijving:

Hoogspanningsschakelaars zijn essentiële onderdelen in elektriciteitstransmissie- en distributiesystemen.omdat zij het mogelijk maken specifieke delen van het netwerk te isoleren voor onderhouds- of reparatiewerkzaamhedenZe kunnen ook worden gebruikt om delen van het netwerk te isoleren in geval van een storing of andere abnormale toestand.

Deze schakelaars zijn ontworpen om hoge spanningen en stromen te verwerken en zijn meestal gemaakt van duurzame en robuuste materialen zoals roestvrij staal, aluminium of koper.Ze zijn ontworpen om te weerstaan aan zware omgevingsomstandigheden, zoals extreme temperaturen, sterke winden en zware regenval.

Er zijn verschillende soorten hoogspanningsschakelaars, waaronder air-break-schakelaars, olie-onderdompelde schakelaars en gas-geïsoleerde schakelaars.en ze werken met behulp van een set van contacten die fysiek te scheiden wanneer de schakelaar wordt geopendOlie ondergedompelde schakelaars worden meestal gebruikt in hoogspanningstoepassingen en zijn gevuld met olie om te voorkomen dat er een boog ontstaat wanneer de schakelaar wordt geopend.Gasgeïsoleerde schakelaars gebruiken zwavelhexafluoride gas om de schakelaarcontacten te isoleren, waardoor kleinere en compactere schakelaars kunnen worden ontworpen.

Hoogspanningsschakelaars moeten worden bediend en onderhouden door gekwalificeerd personeel dat een passende opleiding heeft gevolgd.met inbegrip van het gebruik van geschikte persoonlijke beschermingsmiddelen en het toepassen van afsluitings-/uitstallingsprocedures om toevallige activering van de apparatuur te voorkomen.Regulier onderhoud en testen van hoogspanningsschakelaars is ook belangrijk om ervoor te zorgen dat ze goed functioneren en veilig te gebruiken zijn.

Plaats:

De relatie tussen de buitenste vacuümcircuitsluiter en de buitenste hoogspanningsdisconnector ligt in hun complementaire functies in het elektrisch systeem:

Circuitonderbreking: De vacuümcircuitonderbreker is verantwoordelijk voor het onderbreken van het elektrische circuit tijdens normale werking of in geval van storing.Het fungeert als het primaire middel om de stroomstroom te verbrekenIn tegenstelling hiertoe wordt de ontkoppelingsisolator gebruikt voor het isoleren van het circuit van de stroombron tijdens onderhouds- of reparatiewerkzaamheden.Het biedt een extra laag veiligheid door het circuit fysiek te openen.

Coördinatie: In hoogspanningsnetwerken werken vaak de vacuümsluiter en de ontkoppelingsisolator samen.De schakelaar is verantwoordelijk voor het detecteren van storingen en trippen om de stroom te onderbreken, terwijl de ontkoppelingsisolator wordt gebruikt om het circuit fysiek te isoleren en een zichtbare indicatie te geven van de ontkoppeling.

Veiligheid en onderhoud: De ontkoppelingspaneel speelt een cruciale rol bij het garanderen van de veiligheid van het onderhoudspersoneel.de ontkoppelingsisolator wordt gebruikt om het circuit te openen en een zichtbare luchtkloof te biedenDit zorgt ervoor dat de apparatuur zonder stroom werkt en dat de werking ervan veilig is.

Structuur:

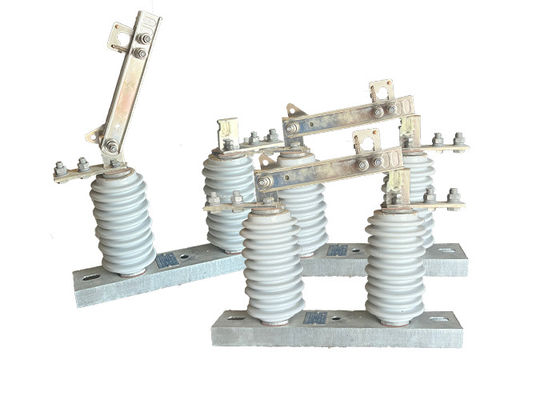

Het beschreven product bestaat uit een basis (plaat), een isolatiepost, een geleidend onderdeel en een vergrendeling.Het mes is via bouten op de dynamische kop van het mes gemonteerd en is afzonderlijk verbonden met de statische kopHet mes is een slotvormig type, met een laag met een afmeting van meer dan 50 mm.die het warmteafvoeroppervlak verhoogt en de temperatuurstijging vermindertDit draagt bij tot de mechanische sterkte van het mes en maakt het dynamisch thermisch stabiel tegen kortsluitingen.
De op het niet-roterende uiteinde van het contactmes geïnstalleerde vergrendelingsonderdelen en de statische vergrendelingshoek op het statische contact vormen de openingsvergrendeling.het apparaat vergrendelt zich zelf, zodat het remmes niet wegvalt door zijn eigen gewicht of door de werking van elektrische stroom, waardoor de rem zonder oorzaak kan openen.
Dit product wordt veel gebruikt in elektriciteitstransmissie- en distributiesystemen en speelt een cruciale rol bij de goede werking van het elektriciteitsnet.Bij het werken met deze schakelaars moeten passende veiligheidsprocedures worden gevolgd., en alleen gekwalificeerd en opgeleid personeel mag deze bedienen en onderhouden.

Voordeel:

1Eenvoudige structuur: de isolatie-schakelaar is ontworpen met een eenvoudige structuur, waardoor het gemakkelijk te begrijpen en te bedienen is.

Onderhoudsarm: Door zijn ontwerp en constructie vereist de isolatie-schakelaar minimaal onderhoud, waardoor de behoefte aan frequente inspecties en reparaties wordt verminderd.

2.Hoge lineariteit bij het breken en sluiten: de isolatie-schakelaar heeft een uitstekende lineariteit bij het breken en sluiten, waardoor een soepele en betrouwbare werking wordt gewaarborgd tijdens het schakelen.

3.Hoge betrouwbaarheid: de schakelaar is gebouwd om een betrouwbare prestatie te bieden, waardoor het risico op storingen of storingen tijdens de werking wordt geminimaliseerd.

4.Vergelijkbaar met internationale normen: de isolatie-schakelaar van de GW9-12 ((W)) -serie voldoet aan of overtreft het niveau van vergelijkbare producten, zowel op nationaal als internationaal niveau,de verenigbaarheid en het concurrentievermogen ervan op de markt te waarborgen.

Toepassing:

1.Stromnetten: De overheadverticale hoogspanningsverticale isolatorschakelaar is een cruciaal onderdeel in elektriciteitsnetten, waar het wordt gebruikt om delen van de transmissielinie te isoleren voor onderhoud of reparatie.Dit zorgt ervoor dat het elektriciteitsnet operationeel en betrouwbaar blijft., zelfs tijdens onderhouds- of reparatiewerkzaamheden.

2.Elektrische onderstations: de overheadverticale hoogspanningsisolatie-schakelaar wordt ook veel gebruikt in elektrische onderstations,met een vermogen van meer dan 50 W,Dit zorgt ervoor dat het substation operationeel en betrouwbaar blijft, zelfs tijdens onderhouds- of reparatiewerkzaamheden.

3.Vernieuwbare energiesystemen: de overheadverticale hoogspanningsisolatie-schakelaar wordt ook gebruikt in hernieuwbare energiesystemen, zoals wind- en zonne-energiecentrales,voor het isoleren van onderdelen van de transmissielijn voor onderhoud of reparatieDit zorgt ervoor dat het hernieuwbare energiesysteem operationeel en betrouwbaar blijft, zelfs tijdens onderhouds- of reparatiewerkzaamheden.

Voorwaarde:

1De hoogte is niet hoger dan 1000 m.

2.De omgevingsluchttemperatuur: Maximaal + 40°C;Minimum:Algemeen gebied -30°C, Paramos -40°C;

3.de winddruk niet hoger is dan 700 Pa. (gelijk aan windsnelheid 34 m/s);

4De intensiteit van de aardbeving is niet hoger dan 8 graden.

5.De werksituatie is vrij van frequente heftige trillingen;

6De installatieplaats van een isolator van het gewone type dient weg te worden gehouden van gas, rook, chemische afzettingen, zout-spray mist, stof.

en andere explosieven en corrosieve stoffen die een ernstig effect hebben op de isolatie- en geleidingsvermogen van de isolator

7.Verontreinigingsbestendige isolator is van toepassing op zeer vieze geleidingsgebieden, maar het mag geen explosieve stoffen en brandverwekkende stoffen zijn

Technische parameters:
